Оборудование системы

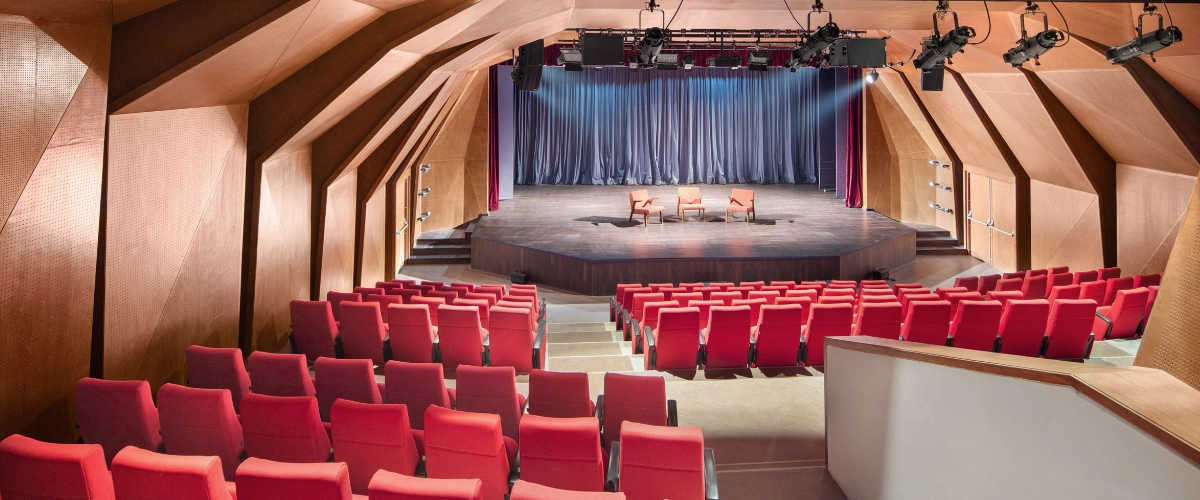

Помещения многоцелевого назначения, в том числе и залы вместимостью до 1000 человек, проектируются с акцентом на универсальность. Они могут размещаться в жилой застройке, многофункциональном комплексе, государственном учреждении. Такие залы имеют ряд преимуществ по сравнению с залами большей вместимости, так как благодаря меньшему объему позволяют реализовать стереофоническое озвучивание, и за счет более компактных габаритов при боковом расположении акустических систем в них обеспечивается лучшая равномерность звукового давления.
К отделочным материалам таких залов предъявляются повышенные требования с точки зрения звукопоглощения: при уменьшении пробега звуковой волны на стены приходится большее звуковое давление, которое требуется погасить во избежание порхающего эхо. При проектировании звуковой схемы принимают во внимание также меньший размер эстрады (до 200 кв. м), а также место размещения звукорежиссера: в зрительном зале или в аппаратной.
Компания АРСТЕЛ СПб предлагает отраслевое решение по озвучиванию малых концертных залов и многоцелевых помещений акустикой Inter-M и AFFA. Предлагаем разработку индивидуального проекта профессионального озвучивания для любой площадки.

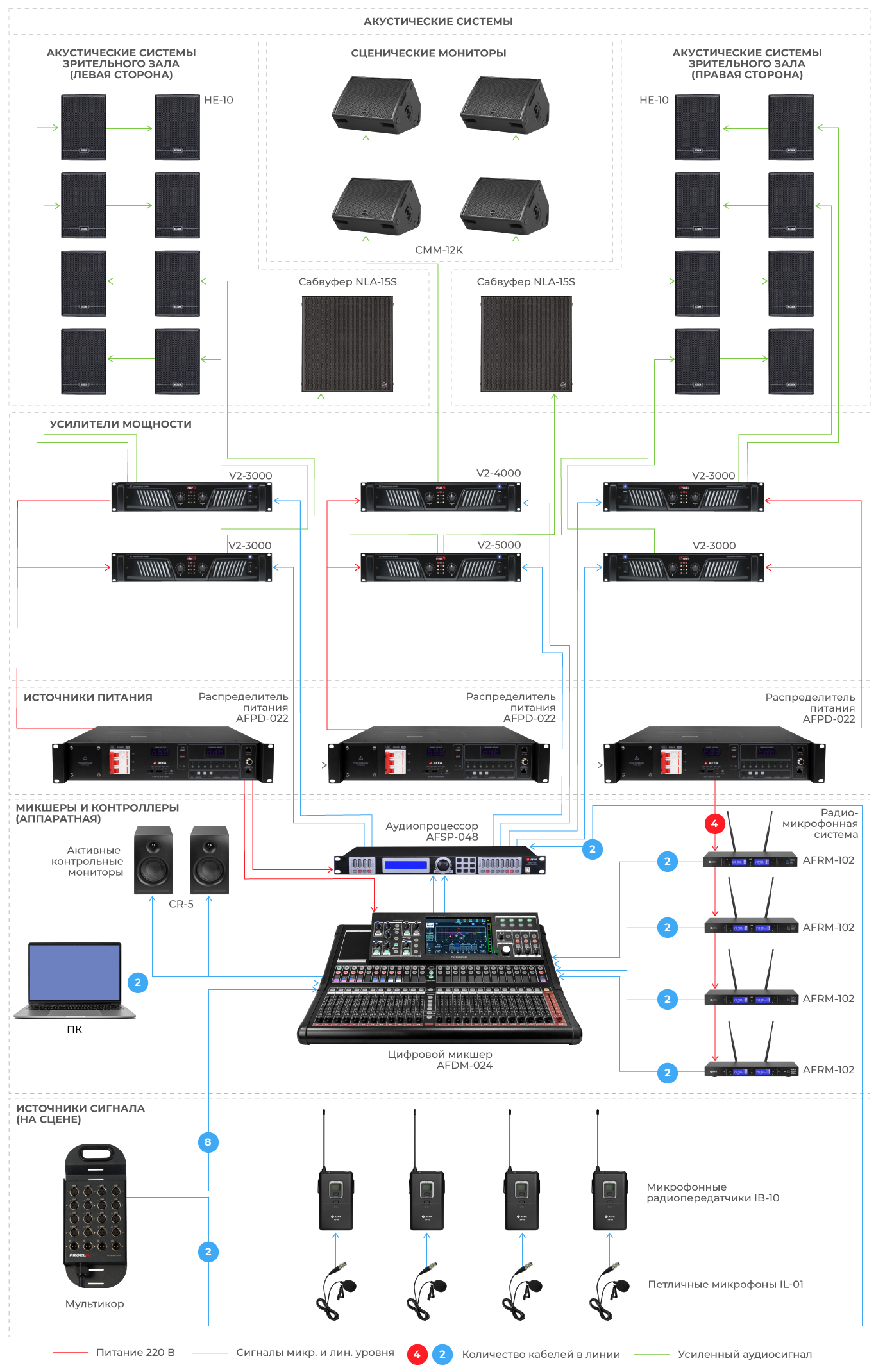

Структурная схема
Описание структурной схемы

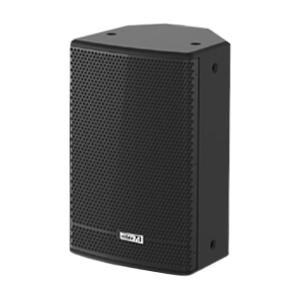

На представленной схеме видно, что акустические системы HE10, мощностью 500 Вт RMS каждая, располагаются по восемь вдоль правой и левой стены зала. Оптимальная высота размещения акустических систем в небольших залах общего назначения — 5-7 м над уровнем пола, это обеспечивает наиболее равномерное звуковое давление на зрительских местах (при ширине зала до 22 м). Все громкоговорители HE10 парами подключены к аналоговым усилителям мощности V2-3000, работающим в параллельном режиме (моно, 2 канала). По обе стороны от портала сцены, на эстраде расположены два 15-дюймовых 1200-ваттных сабвуфера NLA-15K, нагруженных на один усилитель V2-5000 с максимальной мощностью 1000 Вт на канал при 8-омной нагрузке. Серия усилителей V2 располагает большим выбором мощностей, имеет отличную систему защиты и демонстрирует очень высокую надежность несмотря на значительную выходную мощность.
Для озвучивания сцены выбраны коаксиальные 12-дюймовые сценические мониторы. Широкая равномерная диаграмма направленности позволяет размещать эти акустические системы в любом положении при малом и среднем удалении от объекта озвучивания, а также без искажений передавать любой речевой или музыкальный сигнал артисту. Четыре сценических монитора парами нагружены на два канала усилителя V2-4000, работающего в стереорежиме.
Все усилители подключены к цифровому акустическому процессору AFSP-048, который выполняет функцию кроссовера, и, что немаловажно, — аудиокоммутатора, принимая сигнал с микшера звукорежиссера в аппаратной, а также непосредственно с мультикора на эстраде. При необходимости это позволяет подключить внешний микшерный пульт в обход основного и управлять звуковой трансляцией со сцены.
Центром системы является цифровой 24-канальный микшерный пульт AFFA AFDM-024.
К микшеру в качестве источников сигнала подключены компьютер, восемь каналов от мультикора и столько же каналов от радиомикрофонных базовых станций AFRM-102, позволяющих подключать как динамические ручные, так и петличные микрофоны. Все аксессуары радиомикрофонных станций являются заменяемыми, но количество их всегда остается кратным количеству каналов. Для мониторинга, в зависимости от задачи, используются мониторы ближнего поля Inter-M CR5 и наушники, либо звукооператор работает со звуком, поступающим непосредственно от акустических систем зала.
Питание системы обеспечивают три распределителя питания AFPD-022 по 22 кВт каждый. С помощью устройств подобного типа обеспечивается централизованное и последовательное включение всего оборудования системы звукоусиления (за исключением настольного), что не только упрощает эксплуатацию системы, но и делает ее более надежной.
Производители устройств звукообработки (матричные контроллеры и процессоры) часто располагают кнопку выключения питания на задней панели, что при установке блока в шкаф делает ее недоступной. Распределители питания решают и эту проблему.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Базовые станции для микрофонов + 4 микрофона |
AFFA AFRM-102 |
Дальность до 60 метров, 668...697 МГц, 50...16 000 Гц | 4+4 |
| Радиомикрофонные передатчики + петличные микрофоны |
AFFA IB-10 + IL-01 |
668...697 МГц, 30 мВт, 150 мА | 4+4 | |
| Компьютер с установленным ПО | 1 | |||
| Микшеры и контроллеры | Цифровой микшерный пульт |
AFFA AFDM-024 |
16 канала входа,8 каналов выхода, 4 моно и 4 стереошины | 1 |
| Цифровой звуковой процессор |
AFFA AFSP-048 |
4 входа, 8 выходов, матрица коммутации, управление по USB | 1 | |
| Усилители | Аналоговый усилитель |
Inter-M V2-3000 |
2 канала по 550 Вт 8 Ом, 1000 Вт 4 Ом, параллельный режим | 5 |
| Аналоговый усилитель |
Inter-M V2-4000 |
2 канала по 750 Вт 8 Ом, 1300 Вт 4 Ом, параллельный режим | 1 | |
| Аналоговый усилитель |
Inter-M V2-5000 |
2 канала по 1000 Вт 8 Ом, 1600 Вт 4 Ом, параллельный режим | 1 | |
| Акустические системы | Акустические системы |
Inter-M HE10 |
500 Вт RMS, чувствительность 96 дБ, 10-дюймовый драйвер, 94...20 000 Гц | 16 |
| Контрольные мониторы |
Inter-M CR5 |
75...20 000 Гц 170 Вт, 87 дБ | 2 | |
| Сабвуферы |
Inter-M NLA-15S |
1200 Вт RMS, чувствительность 99 дБ, 15-дюймовый драйвер, 30...3000 Гц | 2 | |
| Сценические мониторы |
Inter-M CMM-12K |
700 Вт RMS, 8 Ом, 97 дБ, 70...20 000 Гц | 4 | |
| Источники питания | Распределители питания |
AFFA AFPD-022 |
8 стандартных розеток, 3 канала питания, макс. Мощность 22 кВт, напряжение питания 220/380 В. | 3 |
