Применение
Переговорная комната, конференц-зал площадью 25-50 м2
Особенности озвучивания
Для обеспечения помещений площадью 25-50 кв. м конференц-связью применяется четырехканальная стереофоническая система звукоусиления Inter-M, построенная на профессиональных усилителях V2-1000 и акустических системах MS-100. В данной системе дополнительно выделены два канала для сабвуферов. Применение сабвуферов позволяет расширить диапазон воспроизводимых частот и динамический диапазон системы в области низких частот, что благоприятно влияет на восприятие звуковой картины.
Комната переговоров озвучивается высококачественным комплектом из акустических систем MS-100 и сабвуфера MS-400S. Акустические системы серии MS изготавливаются из многослойной высококачественной березовой фанеры, что способствует четкому и выразительному звучанию. Две акустические системы MS-100 вместе с сабвуфером MS-400S наполнят комнату переговоров приятной фоновой музыкой, помогая создать подобающую случаю атмосферу. При воспроизведении фонограмм рабочих материалов акустические системы точно и детально передадут весь объем звуковой информации.
Акустические системы MS-100 имеют по восемь точек для крепления в подвесном варианте или могут фиксироваться на стене с помощью кронштейна MSB-100.

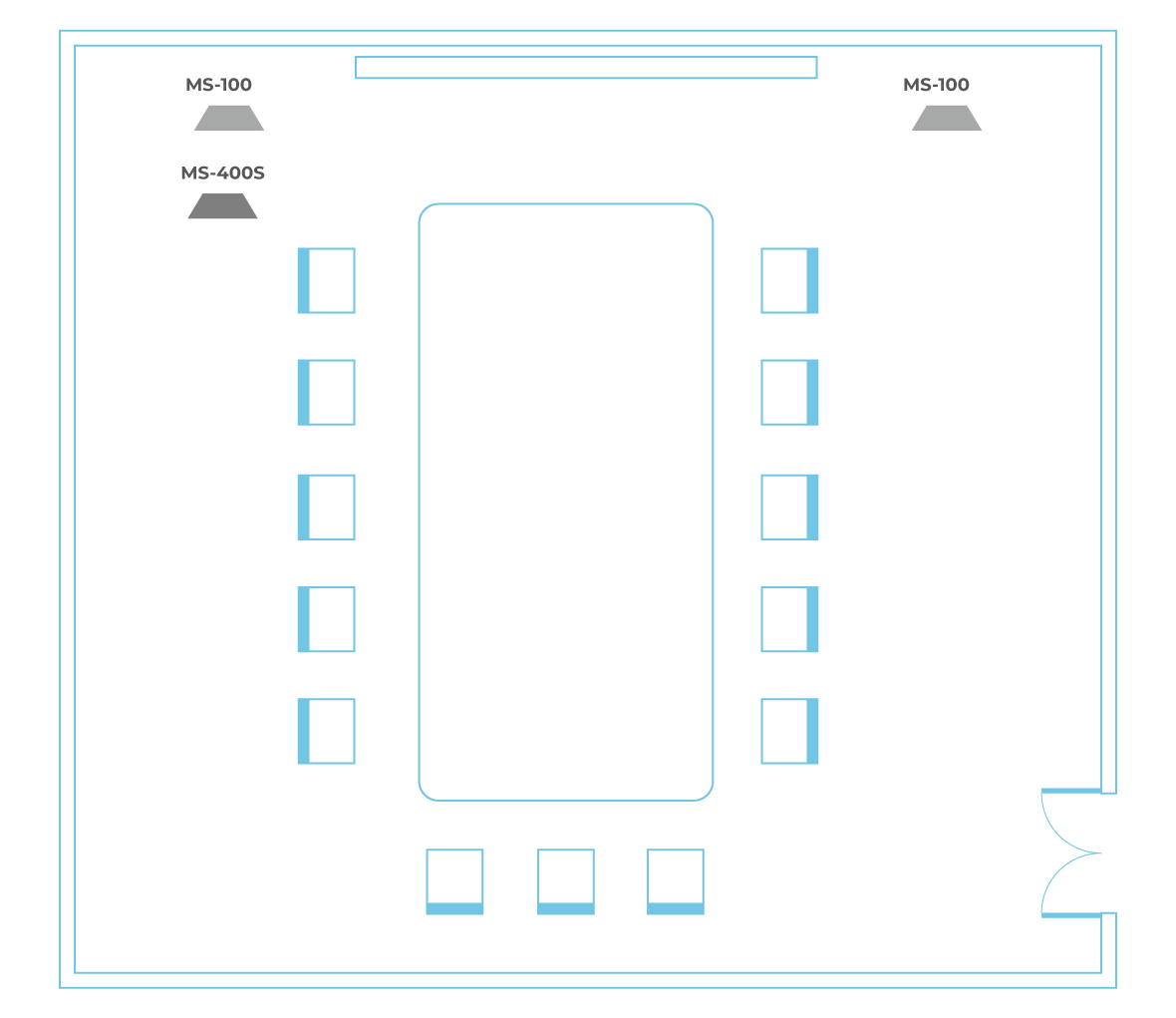

Размещение акустических систем

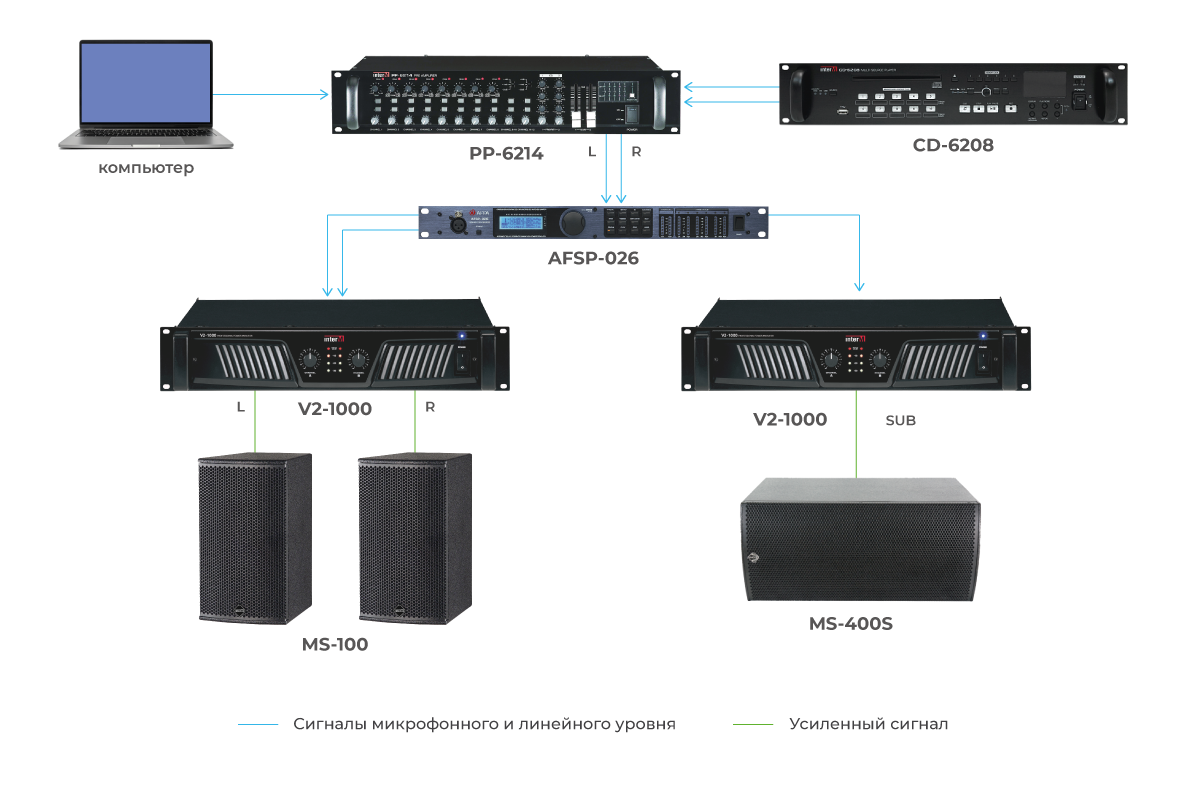

Структурная схема
Описание структурной схемы
Источниками сигналов для системы профессионального озвучивания является высококачественный проигрыватель компакт-дисков CD-6208 и выход звуковой карты персонального компьютера или ноутбука. Проигрыватель позволяет сохранить во внутренней памяти шесть копий компакт-дисков и проигрывать их неограниченное число раз. Возможно проигрывание MP3-файлов с внешнего USB-накопителя. Данные источники сигналов, как и любые дополнительные, подключаются к свободным входам микшер-предусилителя PP-6214.
Двухканальный микшер PP-6214 (микшер-предусилитель) имеет один микрофонный, семь универсальных, два линейных стереофонических и два приоритетных линейных входа. Пользователь может подключить любой вход к любому из двух каналов. Микшер имеет балансные входы и выходы. Благодаря балансной межблочной схеме коммутации достигается низкий уровень помех и обеспечивается высокое качество передачи звука. Выходной сигнал от микшера подается на цифровой звуковой процессор с использованием соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер—XLR-гнездо).
Процессор AFFA AFSP-026 выступает в качестве кроссовера и выделяет из полного спектра звукового сигнала низко-, средне- и высокочастотные составляющие для двух усилителей V2-1000. Соединение кроссовера с усилителями мощности выполняется соединительными аудиокабелями АТ-КМ-093-1. Каждый из двух каналов первого усилителя V2-1000 нагружен на двухполосную акустическую систему MS-100, а второй усилитель V2-1000 в мостовом режиме нагружен на сабвуфер MS-400S.
Благодаря применению в системе профессионального звука акустических систем MS-100 и сабвуфера MS-400S обеспечивается широкий диапазон воспроизводимых частот 35...20 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER:
- 2×180/2×170 Вт (для акустических систем MS-100);
- 1×800 Вт (для акустических систем MS-400S).
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Аудиопроигрыватель CD/USB |
Inter-M CD-6208 |
Однодисковый CD привод / USB плеер, встроенная память 8 Гб, автовоспроизведение | 1 |
| Усилители мощности | Микшер-предусилитель |
Inter-M PP-6214 |
2 канала, 230 В, 50 Гц, 20...20 000 Гц | 1 |
| Усилитель мощности |
Inter-M V2-1000 |
2 канала по 340 Вт 4 Ом, 580 Вт 2 Ом | 2 | |
| Акустическая система | Двухполосная пассивная акустическая система |
Inter-M MS-100 |
100 Вт, 117 дБ, 50...20 000 Гц | 2 |
| Сабвуфер |
Inter-M MS-400S |
400 Вт, 113 дБ, 35...250 Гц | 2 | |
