Особенности озвучивания
Иногда в конференц-залах не представляется возможным или нужным расположить классическую цифровую или аналоговую конференц-систему с блоком управления. В таких случаях есть смысл использовать аудиоматрицу, выступающую также спикер-процессором с набором специальных функций для обработки голоса и исключения «больных мест», неизбежных при озвучивании конференц-залов: шумов, обратной связи, эхa и т.д.
Высококачественная профессиональная аппаратура фирм Inter-M и AFFA позволяет оборудовать конференц-зал для проведения различных мероприятий на высоком уровне. Компания АРСТЕЛ представляет профессиональное решение для проведения видеоконференций, сопровождающихся синхронным переводом.

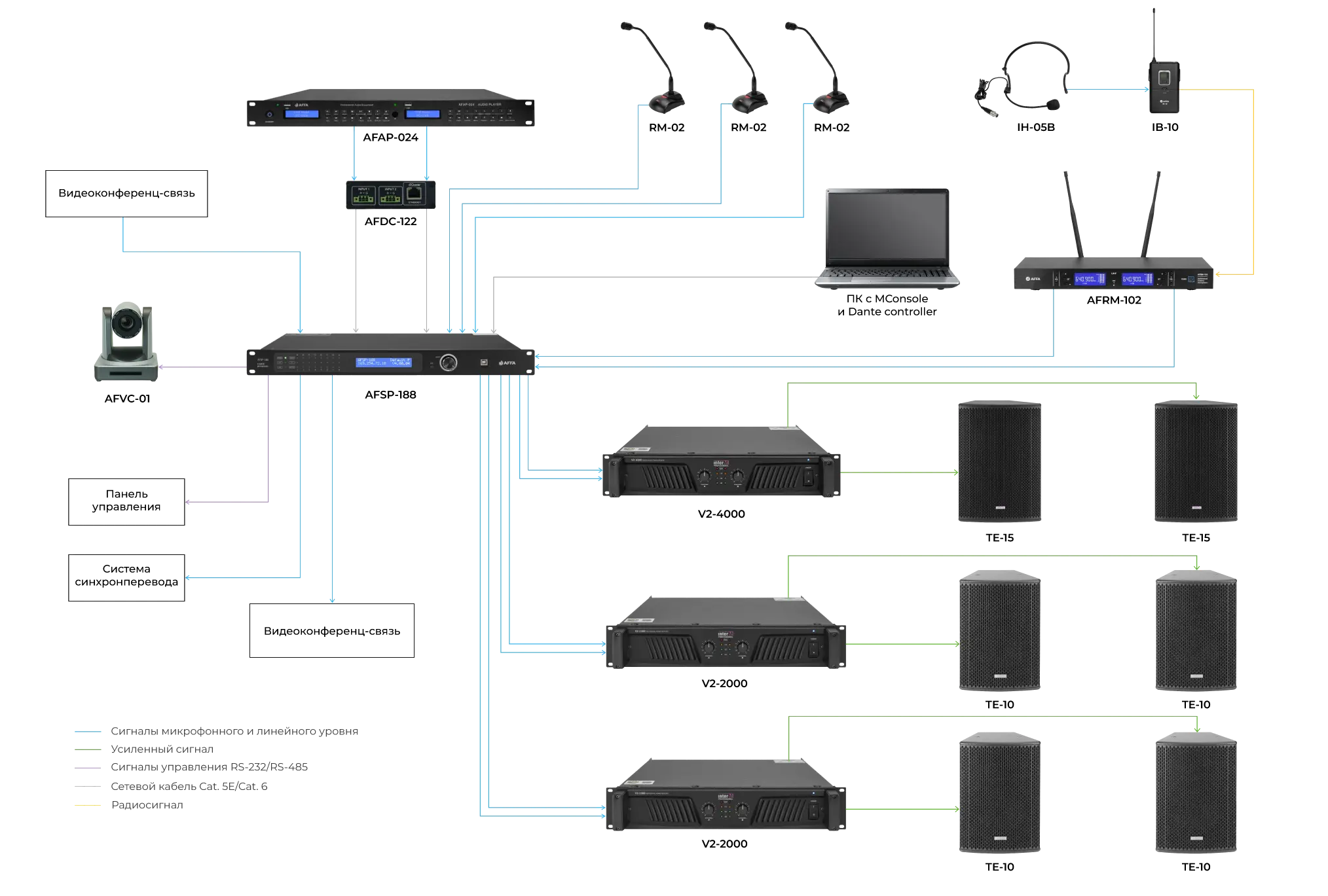

Структурная схема
Описание структурной схемы
Данная схема оптимальна для залов, чей формат предусматривает подключение видеоконференц-связи (ВКС) и системы синхронного перевода.
Центром схемы является процессор AFSP-088/AFSP-188.
Микрофоны RM-02, один из которых стоит на трибуне, а два других находятся в президиуме, подключены по микрофонной линии к процессору. Микрофоны Inter-M RM-02 имеют кардиоидную диаграмму направленности для уменьшения окружающих шумов и фиксируемую кнопку включения для удобства пользования. Также к процессору подключена радиомикрофонная станция AFRM-102 с двумя беспроводными микрофонами. Зона уверенного приема радиомикрофонов — не менее 60 метров. С помощью таких микрофонов удобно задавать вопросы из зала. Если лектор не стоит за трибуной, а передвигается по сцене, к радиомикрофонной станции AFFA можно подключить головную гарнитуру IH-05B с поясным передатчиком IB-10 того же производителя.
Для музыкального сопровождения к процессору в стереорежиме подключается аудиопроигрыватель AFAP-024, который воспроизводит аудиофайлы различных форматов с USB-накопителей, Bluetooth-устройств и поддерживает прием радиостанций в AM/FM-диапазоне. Так как аудиопроигрыватель имеет два независимых стереоканала и имеет возможность озвучивать два разных помещения, то он может находиться на удалении от процессора, в другом помещении или на другом этаже. В таком случае имеет смысл подключить его по сети Dante через конвертер AFFA AFDC-122.
При использовании ВКС входящий звуковой сигнал от терминала также поступает на процессор. PTZ-видеокамера AFVC-01 подключается к процессору по интерфейсу RS232 и может управляться как вручную, так и автоматически — реагируя на появление входящего звукового сигнала с микрофона. Камера AFFA AFVC-01, имея высокое разрешение 1920×1080, частоту кадров до 60 к/с, 20-кратный зум, подходит для конференц-залов и переговорных комнат малых и средних размеров. Для управления функциями процессора к нему через порт USB или Ethernet подключается ПК с программным обеспечением MConsole и Dante Controller (только для AFSP-188). Опционально можно подключить настенную панель управления по интерфейсу RS485.
Цифровой сигнальный процессор позволяет корректировать амплитудно-частотную характеристику каждого канала с помощью 31-полосного эквалайзера на входе и 10-полосного эквалайзера на выходе. С помощью функций шумоподавителя, подавителя обратной связи и автомикшера опасность появления акустической обратной связи сводится к минимуму, а уровень выходного сигнала будет одинаков при любом количестве включенных микрофонов. Это позволяет обойтись без постоянного присутствия оператора, корректирующего уровни микрофонов.
Свободная матрица каналов позволяет правильно распределить выходные сигналы в зависимости от конфигурации системы. При наличии системы синхронного перевода один из выходных каналов, в который направлен только звук с микрофонов, идет напрямую на пульт переводчика. При использовании ВКС один канал идет на терминал ВКС или на звуковую карту компьютера, в зависимости от вида ВКС.
Звук в зале обеспечивается группой пассивных акустических систем Inter-M серии Tetra, распределенных по залу. Системы серии Tetra имеют ширину диаграммы направленности 120°x120°, поэтому равномерно покрывают озвучиваемые площади. Две акустические системы TE-15 расположены со стороны президиума и являются основными элементами озвучивания зала с глубокой низкочастотной составляющей, четыре TE-10 служат для подзвучки в центре и конце зала. Общая номинальная мощность шести акустических систем равна 1440 Вт. Диапазон воспроизводимых частот равен 54...19 000 Гц.
Для правильного распределения звука в зале на процессоре выставляются уровни звукового давления и задержки для каждого выходного канала. Для усиления звука используются высококачественные аналоговые двухканальные усилители Inter-M серии V2 в стереорежиме.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER (нагрузка 8 Ом): V2-4000 — 2×750 / V2-2000 — 4×300 Вт.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| Усилители | Усилитель мощности | Inter-M V2-4000 |
2 канала по 750 Вт 8 Ом | 1 |
| Усилитель мощности | Inter-M V2-2000 |
2 канала по 300 Вт 8 Ом | 2 | |
| Акустические системы | Широкополосная акустическая система | Inter-M TE-15 |
400 Вт 95дБ 54...19 000 Гц |
2 |
| Широкополосная акустическая система | Inter-M TE-10 |
160Вт, 95 дБ 71...18 000 Гц |
4 | |
| Сетевое оборудование | Сетевой аудиоконвертер Dante | AFFA AFDC-122 |
2 входа, 2 выхода 20...20 000 Гц 1 x Ethernet 10/100/1000 (RJ-45) |
1 |
| Аудиопроцессор | Аудиопроцессор с Dante | AFFA AFSP-188 |
8 входов х 8 выходов | 1 |
| PTZ-камера | PTZ-камера | AFFA AFVC-01 |
1920/1080, 60 к/с 20-кратный зум |
1 |
| Источник сигналов | Цифровой медиапроигрыватель | AFFA AFAP-024 |
20...20 000 Гц КНИ < 0,005 |
1 |
| Микрофоны | Панель с динамическим микрофоном | Inter-M RM-02 |
50...10 000 Гц -52 дБ |
3 |
| Поясной передатчик аудиосигнала с микрофоном | AFFA IB-10 |
дальность до 80 м | 1 | |
| Головная гарнитура | AFFA IH-05B |
50...18 000 Гц | 1 | |
| Радиосистемы | Двухканальная радиосистема с двумя микрофонами | AFFA AFRM-102 |
667,5...682,845 МГц дальность до 80 м |
1 |
