Колонные массивы Inter-M и радиомикрофонная система AFFA в зале

Применение

Помещения площадью до 1000 м²

Особенности озвучивания

Озвучивание залов для проведения семинаров и презентаций АРСТЕЛ предлагает осуществлять с помощью двухканальной (стереофонической) профессиональной системы звукоусиления, построенной на профессиональных усилителях L-2400 и V2-4000 и колонных массивах Inter-M серии ICA.

В данной системе дополнительно выделены каналы для сабвуферов. Применение сабвуферов позволяет расширить диапазон воспроизводимых частот и динамический диапазон системы в области низких частот, обеспечивая прекрасную слышимость и восприятие участниками. Мощные высококачественные профессиональные массивы колонного типа ICA8 вместе с сабвуферами ICA12S эффективно заполняют звуком все пространство зала. Оборудование, представленное в готовом решении от нашей компании, обеспечит качественную трансляцию в помещении площадью до 1000 м².

Акустические системы ICA8 могут фиксироваться на стене с помощью комплектного крепежа либо устанавливаются на сабвуфер ICA12S через штатив ICA-S1. Сабвуфер ICA12S размещается на полу.

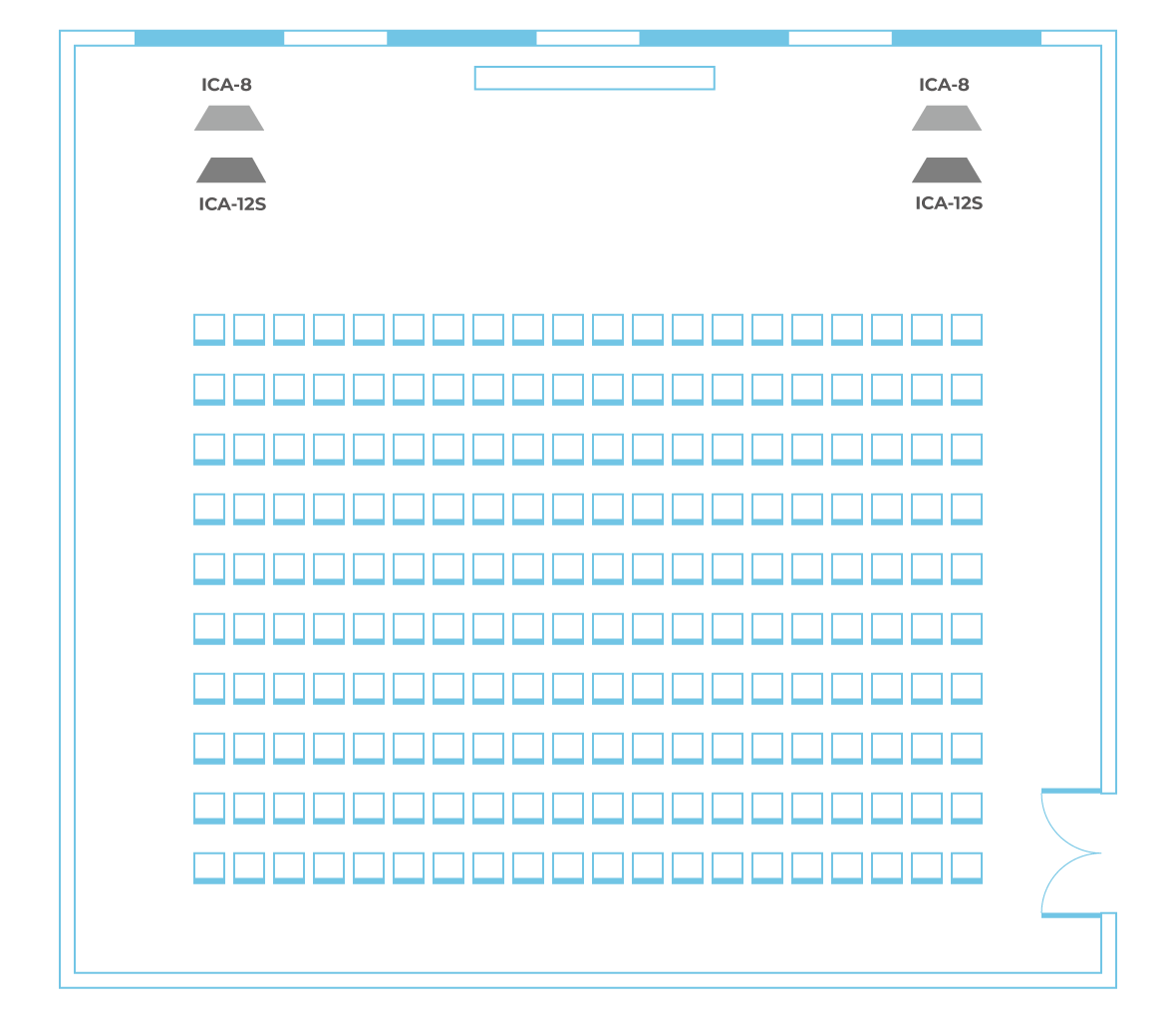

Размещение акустических систем

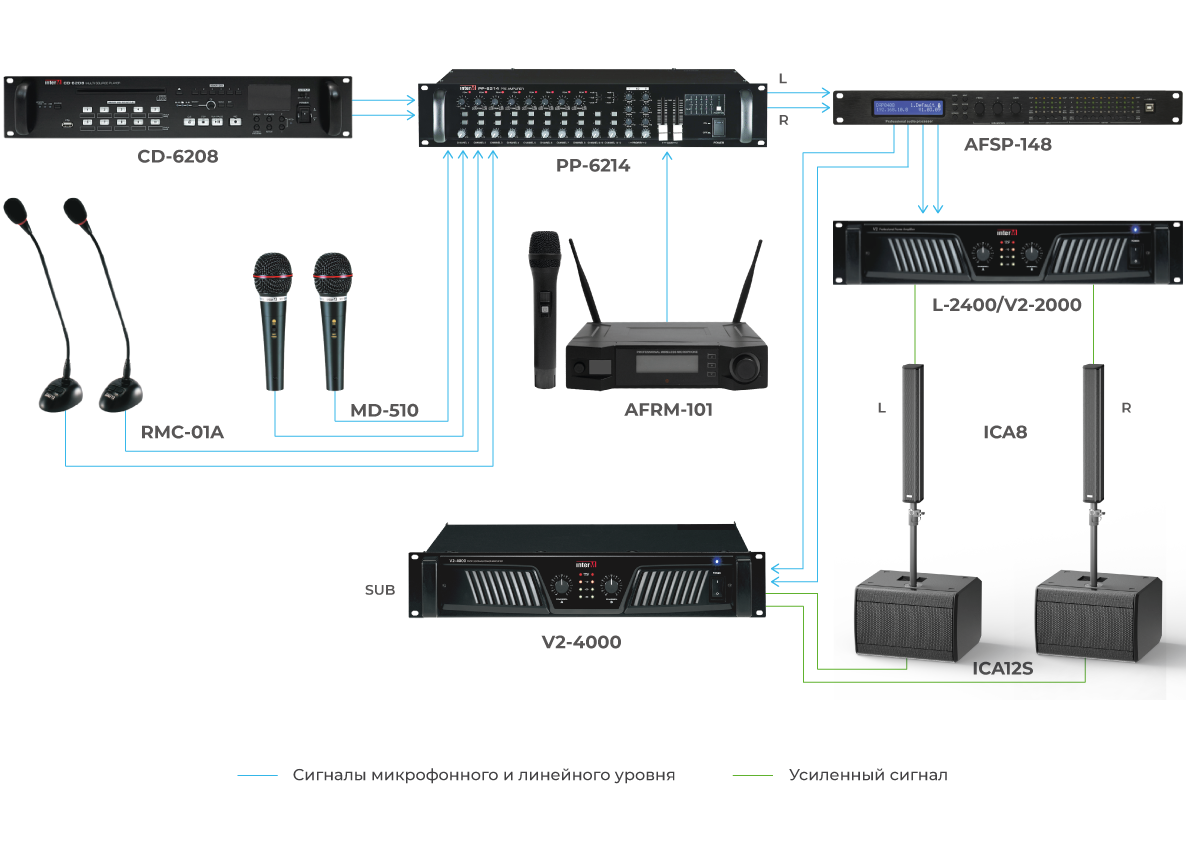

Структурная схема

Смотреть описание

Описание структурной схемы

Источниками сигналов для системы профессионального озвучивания являются высококачественный проигрыватель CD-6208, динамические микрофоны MD-510, радиомикрофонная система AFRM-101, настольные микрофоны RMC-01A. Возможно дополнительное подключение ноутбука, планшета. Проигрыватель компакт-дисков позволяет сохранить во внутренней памяти до шести копий компакт-дисков и проигрывать их неограниченное число раз. Возможно проигрывание MP3-файлов с внешнего USB-накопителя. Данные источники сигналов и любые дополнительные подключаются к свободным входам микшера. Динамический микрофон MD-510 устанавливается в напольную стойку, снабженную наклонным держателем. Двухканальный микшер PP-6214 имеет один микрофонный, семь универсальных, два линейных стерео- и 2 приоритетных линейных входа. Пользователь может подключить любой вход к любому из двух каналов. Микшер имеет балансные входы и выходы. Благодаря балансной межблочной схеме коммутации достигается низкий уровень помех и обеспечивается высокое качество передачи звука.

Выходные сигналы двух каналов микшера подаются на цифровой сигнальный процессор AFSP-148 с помощью соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер—XLR-гнездо). Цифровой сигнальный процессор позволяет корректировать амплитудно-частотную характеристику каждого канала с помощью 7-полосного параметрического эквалайзера на входе и 7-полосного параметрического эквалайзера на выходе. С помощью эквалайзера также ослабляются частоты проявления акустической обратной связи в двух основных каналах стереосигнала. Цифровой процессор предоставляет возможность обработки сигналов каналов с помощью шумоподавителя, компрессора и лимитера.

Сигнальный цифровой процессор AFSP-148 выполняет также функцию кроссовера, выделяя из полного спектра звукового сигнала средне- и высокочастотные составляющие для усилителя L-2400, низкочастотные — для усилителя V2-4000.

Соединение цифрового сигнального процессора с усилителями мощности выполняется соединительными аудиокабелями АТ-КМ-093-1. Каждый из двух каналов усилителя V2-4000 нагружен на сабвуфер ICA12S . Усилитель L-2400 по стереосхеме нагружен на колонные массивы ICA8.

Благодаря применению в системе профессионального звука массивов колонного типа с сабвуферами серии ICA обеспечивается широкий диапазон воспроизводимых частот 40...20 000 Гц.

Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER составляет:

2×640 Вт (для колонных массивов ICA8, нагрузка 5,3 Ом)
2×800 Вт (для сабвуферов ICA12S, нагрузка 8 Ом)

Состав оборудования

Тип оборудования	Наименование	Модель	Характеристики	Количество
Источники звука	Аудиопроигрыватель CD/USB	Inter-M CD-6208	Однодисковый CD привод / USB плеер, встроенная память 8 Гб, автовоспроизведение	1
	Динамический микрофон	Inter-M MD-510	Суперкардиодная диаграмма, 55...16 000 Гц, −75 дБ, 600 Ом	3
	Микрофонная панель со встроенным усилителем	Inter-M RMC-01A	Кардиоидная диаграмма, 40...16 000 Гц, ‒45 Дб	2
	Одноканальная радиосистема c микрофоном	AFFA AFRM-101	Дальность до 60 м, 667...686,8 МГц, 50...16 000 Гц	1
Процессоры	Цифровой сигнальный процессор	AFFA AFSP-148	4 входа, 8 выходов, 32 бит, 96 кГц	1
Усилители	Микшер-предусилитель	Inter-M PP-6214	2 канала, 230 В, 50 Гц, 20...20 000 Гц	1
	Усилитель мощности для сабвуфера	Inter-M V2-4000	2 канала Н-класс, 2×2100 Вт, 2 Ом, 1×4200 Вт, 4 Ом, 20...20 000 Гц, 230 В, 50 Гц	1
	Усилитель мощности	Inter-M L-2400	2 канала Н-класс, 2×1200 Вт 2 Ом, 1×2400 Вт 4 Ом, 20...20 000 Гц, 100–240 В, 50/60 Гц	1
Акустические системы	Пассивная акустическая система	Inter-M ICA8	320 Вт, 126 дБ, 140...16 000 Гц	2
Акустические системы	Сабвуфер	Inter-M ICA12S	400 Вт, 127 дБ, 40...210 Гц	2
