Применение
Площадь помещения до 400 м2
Особенности озвучивания
Компания АРСТЕЛ предлагает готовое решение по озвучиванию актовых залов и помещений, в которых проводят презентации и семинары. Комплекс оборудования включает стереофоническую систему звукоусиления AFFA на основе профессиональных активных акустических систем серий AFLA и AFSA. В данной системе дополнительно выделены два канала для сабвуфера. Применение сабвуферов позволяет расширить диапазон воспроизводимых частот и динамический диапазон системы в области низких частот, что благоприятно влияет на восприятие звуковой картины.
Высококачественные профессиональные активные двухполосные акустические системы AFLA-1001 вместе с сабвуферами AFSA-1201 эффективно озвучивают площадь до 400 м2.
Оптимальный способ крепления акустической системы AFLA-1001 — установка в паз сабвуфера через стойку NB-050. Также акустические системы имеют 14 монтажных точек для крепления в подвесном варианте либо могут фиксироваться на стене с помощью кронштейна Inter-M SB-30HA, либо устанавливаться на стойку AFFA SK-503A. Сабвуфер AFSA-1201 устанавливается на пол.

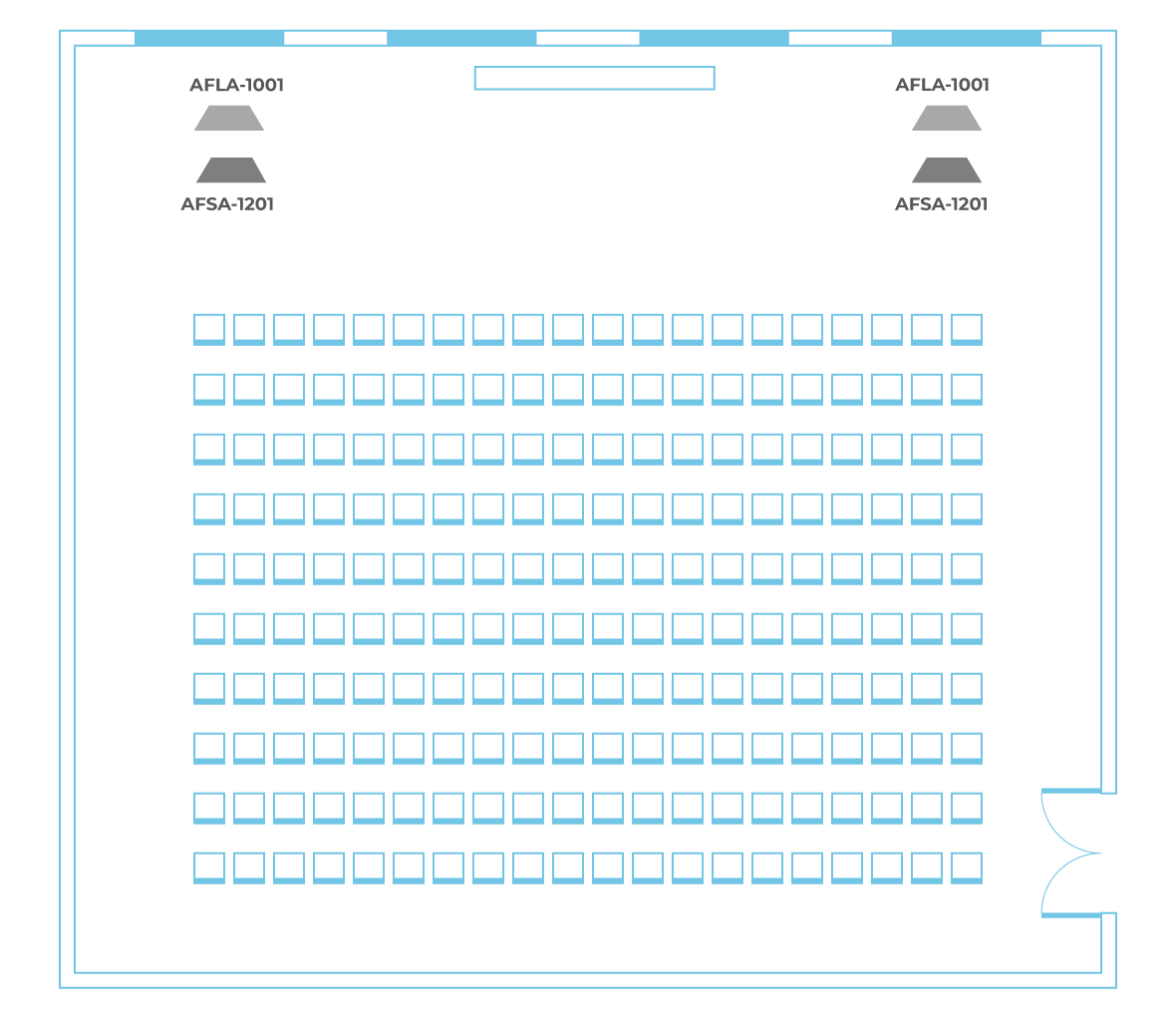

Размещение акустических систем

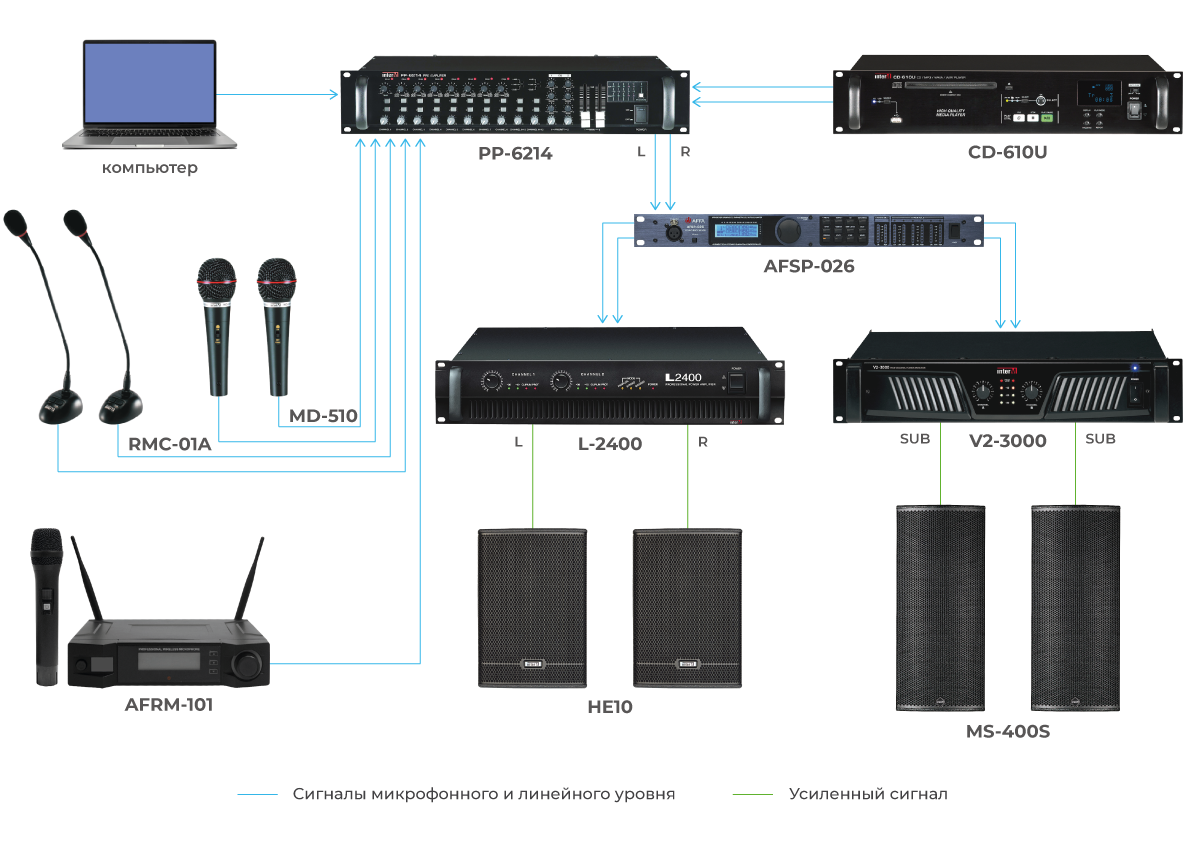

Структурная схема
Описание структурной схемы
Источниками сигналов для системы профессионального озвучивания являются цифровой аудиоплеер AFFA AFAP-024, динамические микрофоны Inter-M серии MD, радиомикрофонная система AFFA AFRM-101, настольные микрофоны Inter-M RMC-01A. Дополнительно можно подключить ноутбук или планшет. Данные источники сигналов, как и любые дополнительные, подключаются к свободным входам микшера. Динамические микрофоны MD-510V устанавливаются в напольные стойки с держателем. Цифровой аудиоплеер позволяет проигрывать цифровые аудиофайлы с внешнего USB-накопителя, с цифрового радио, а также по Bluetooth-каналу. Для удобства управления плеер снабжен дистанционным пультом. Двухканальный микшер Inter-M PP-6214 имеет один микрофонный, семь универсальных, два линейных стереовхода. Микрофонный и два отдельных линейных входа являются приоритетными. При появлении на них сигналов сигналы на менее приоритетных входах автоматически приглушаются. Пользователь может подключить любой вход к любому из двух каналов. Микшер имеет балансные входы и выходы. Благодаря балансной межблочной схеме коммутации достигается низкий уровень помех и обеспечивается высокое качество передачи звука. Выходные сигналы двух каналов микшера подаются с помощью соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер—XLR-гнездо) на цифровой процессор AFSP-026, выполняющий функции эквалайзера и кроссовера. Эквалайзер осуществляет корректировку амплитудно-частотной характеристики двух каналов с учетом акустики зала. С помощью процессора можно вырезать частоты, на которых проявляется акустическая обратная связь от микрофонов. Кроссовер процессора разделяет сигнал на низко-, средне- и высокочастотные составляющие для их дальнейшей подачи на сабвуферы и широкополосные излучатели. Низкие частоты из кроссовера по соединительным аудиокабелям АТ-КМ-093-1 (XLR-штекер—XLR-гнездо) поступают на активные сабвуферы AFSA-1201, остальные частоты поступают на широкополосные акустические системы со встроенным цифровым усилителем D-класса AFLA-1001. Благодаря применению в системе профессионального звука акустических систем AFLA-1001 и сабвуферов AFSA-1201 обеспечивается широкий диапазон воспроизводимых частот 36...19 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER составляет:
- 2×300 Вт (для акустических систем AFLA-1001)
- 2×350 Вт (для сабвуферов AFSA-1201)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Аудиопроигрыватель CD/USB |
AFFA AFAP-024 |
2 канала, Bluetooth, USB, FM, 20...20 000 Гц, 115/230 Вт, 50/60 Гц | 1 |
| Динамический микрофон |
Inter-M MD-510V |
Суперкардиодная диаграмма, 55...16 000 Гц, −75 дБ, 600 Ом | 3 | |
| Микрофонная панель |
Inter-M RMC-01A |
Кардиоидная диаграмма, 40...16 000 Гц, ‒45 Дб | 2 | |
| Усилители | Микшер-предусилитель |
Inter-M PP-6214 |
2 канала, 230 В, 50 Гц, 20...20 000 Гц | 1 |
| Микшеры и контроллеры | Цифровой процессор |
AFFA AFSP-026 |
2 входа, 6 выходов, 24 бит, 96 кГц, 20...20 000 Гц | 1 |
| Акустическая система | Активная двухполосная акустическая система |
AFFA AFLA-1001 |
300 Вт RMS, 117 дБ, 60...19 000 Гц, усилитель Д-класса | 1 |
| Активный сабвуфер с встроенным кроссовером |
AFFA AFSA-1201 |
350 Вт, 123 дБ, 36...200 Гц, 12’’ НЧ динамик, 230 В, 50 Гц | 1 | |
