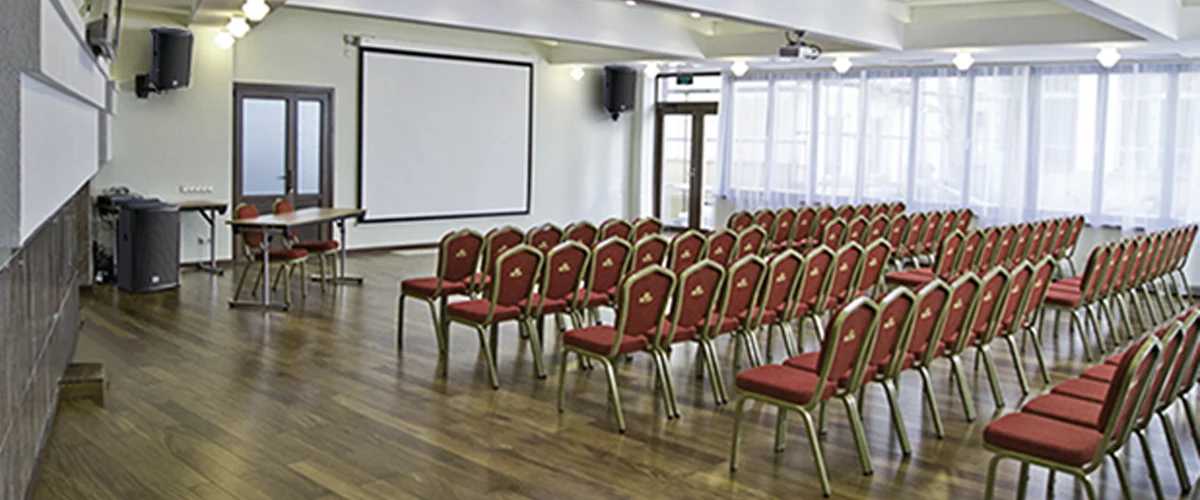

Применение
Площадь помещения до 400 м2
Особенности озвучивания
Озвучивание зала презентаций и семинаров осуществляется с помощью одноканальной профессиональной системы звукоусиления, построенной на профессиональном усилителе Inter-M R-500plus и акустических системах Inter-M SE-10K.
Экономичная одноканальная система профессионального озвучивания включает 2 высококачественные профессиональные двухполосные акустические системы SE-10K, которые имеют 6 точек для крепления в подвесном варианте. Эти системы могут фиксироваться на стене с помощью кронштейна Inter-M SB-30HA либо устанавливаться на стойку AFFA SK-503A.

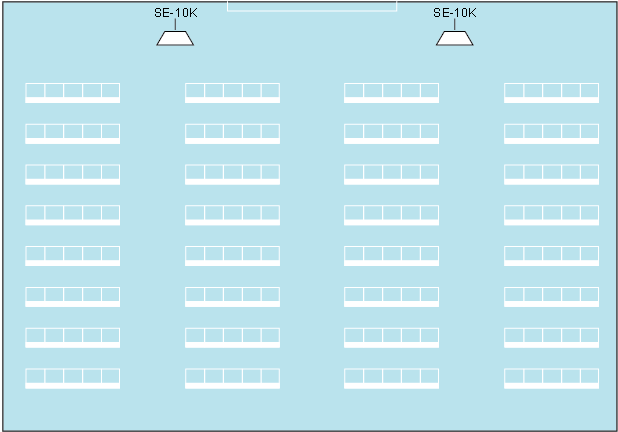

Размещение акустических систем

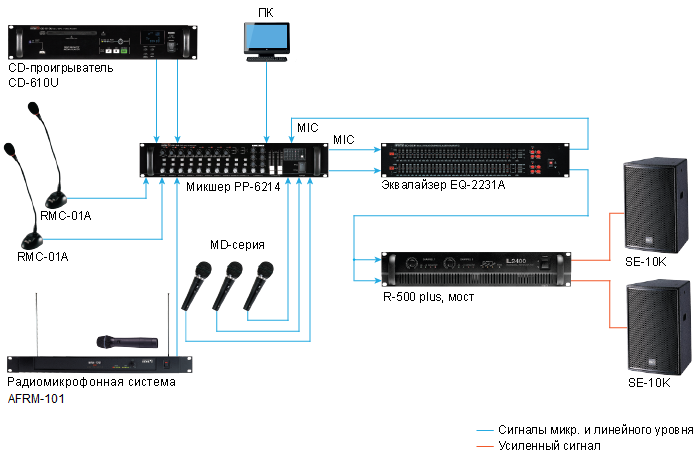

Структурная схема
Описание структурной схемы
Источниками сигналов для системы профессионального озвучивания являются проигрыватель компакт-дисков Inter-M CD-610U, профессиональные динамические микрофоны Inter-M серии MD и радиомикрофонной системы AFFA AFRM-101, настольные микрофоны Inter-M RMC-01A. Возможно подключение дополнительных источников: ноутбук, планшет. Проигрыватель компакт-дисков позволяет проигрывать MP3-файлы с компакт-дисков и с внешнего USB-накопителя. Данные источники сигналов и любые дополнительные подключаются к свободным входам микшера. Динамический микрофон MD-510V устанавливается в напольную стойку Inter-M BS-4 с наклонным держателем
Двухканальный микшер Inter-M PP-6214 имеет 1 микрофонный, 7 универсальных, 2 линейных стерео и 2 приоритетных линейных входа. Пользователь может подключить любой вход к любому из 2-х каналов. Микшер имеет балансные входы и выходы. Благодаря балансной межблочной схеме коммутации достигается низкий уровень помех и обеспечивается высокое качество передачи звука. Первый канал микшера задействован под микширование всех входных микрофонных сигналов. Второй канал задействован под микширование всех входных сигналов вместе с микрофонным каналом.
Выходные сигналы двух каналов микшера подаются на двухканальный 31-полосный эквалайзер Inter-M EQ-2231A с помощью соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер — XLR-гнездо). С помощью первого канала эквалайзера регулируется частотная характеристика микрофонных сигналов и можно ослабить частоты, на которых проявляется акустическая обратная связь от микрофонов. Выход первого канала подается на вход предварительного усилителя-микшера PP-6214, где сигнал суммируется со вторым каналом микшера. Второй канал эквалайзера регулирует общую частотную характеристику с учетом акустики помещения.
Звуковой сигнал с выхода второго канала эквалайзера поступает на вход усилителя мощности R-500plus, работающего в мостовом режиме. Соединение эквалайзера с усилителем мощности выполняется соединительным аудиокабелем АТ-КМ-093-1. Усилитель R-500plus нагружен на две двухполосные акустические системы SE-10K, включенные параллельно.
Благодаря применению в системе профессионального звука акустических систем SE-10K обеспечивается диапазон воспроизводимых частот 55...20000 Гц. Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER для акустических систем SE-10K (нагрузка 4 Ом) составляет 600/460 Вт.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Аудиопроигрыватель CD/USB |
Inter-M CD-610U |
CD-DA и MP3, WMA и WAV, порт USB | 1 |
| Динамический микрофон |
Inter-M MD-510 |
Суперкардиодная диаграмма, 55...16 000 Гц, −75 дБ, 600 Ом | 3 | |
| Микрофонная панель |
Inter-M RMC-01A |
Кардиоидная диаграмма, 40...16 000 Гц, ‒45 Дб | 2 | |
| Одноканальная радиосистема c микрофоном |
AFFA AFRM-101 |
Дальность до 60 м, 667...686,8 МГц, 50...16 000 Гц | 1 | |
| Усилители | Микшер-предусилитель |
Inter-M PP-6214 |
2 канала, 230 В, 50 Гц, 20...20 000 Гц | 1 |
| Усилитель мощности |
Inter-M R-500plus |
2 канала, 2×250 Вт 4 Ом, 1×500 Вт 8 Ом | 1 | |
| Обработка звука | Двухканальный графический эквалайзер |
Inter-M EQ-2231A |
2 канала, 230 В, 50 Гц, 20...20 000 Гц | 1 |
| Акустическая система | Двухполосная пассивная акустическая система |
Inter-M SE-10K |
150 Вт AES, 120 дБ, 69...20 000 Гц | 2 |
