Применение
Православные храмы являются сложными с акустической точки зрения объектами. Высота помещения, ограничения в установке акустического оформления, куполообразный потолок, колонны — эти и другие факторы являются причинами продолжительной реверберации, гулкости, слабой разборчивости речи. Система звукоусиления в храме призвана скорректировать разборчивость речи и обеспечить равномерное звуковое покрытие помещений храма. Так как в соборах и церквях практически нет музыкального сопровождения, основные частоты для усиления — голосовой диапазон, поэтому в храмах не ставятся большие низкочастотные динамики. В последнее время чаще всего стали использовать колонные массивы с малым вертикальным углом раскрытия и небольшие точечные акустические системы для подзвучки сложных мест. Малое вертикальное раскрытие не дает звуку подниматься вверх в купол и отражаться сфокусированным в одном месте, а колонное исполнение формирует равномерность звучания. В некоторых сооружениях хватает маломощного трансляционного оборудования, но в больших храмах и соборах желательно использование профессионального оборудования для качественного звуковоспроизведения.
Исходя из сложности реализации правильного звукоусиления и рисков появления акустической обратной связи желательно использовать цифровую аппаратуру обработки звуковых сигналов, такую как аудиопроцессоры и подавители обратной связи. Электронная и акустическая аппаратура производителей INTER-M и AFFA позволит качественно озвучить религиозное учреждение любой сложности.

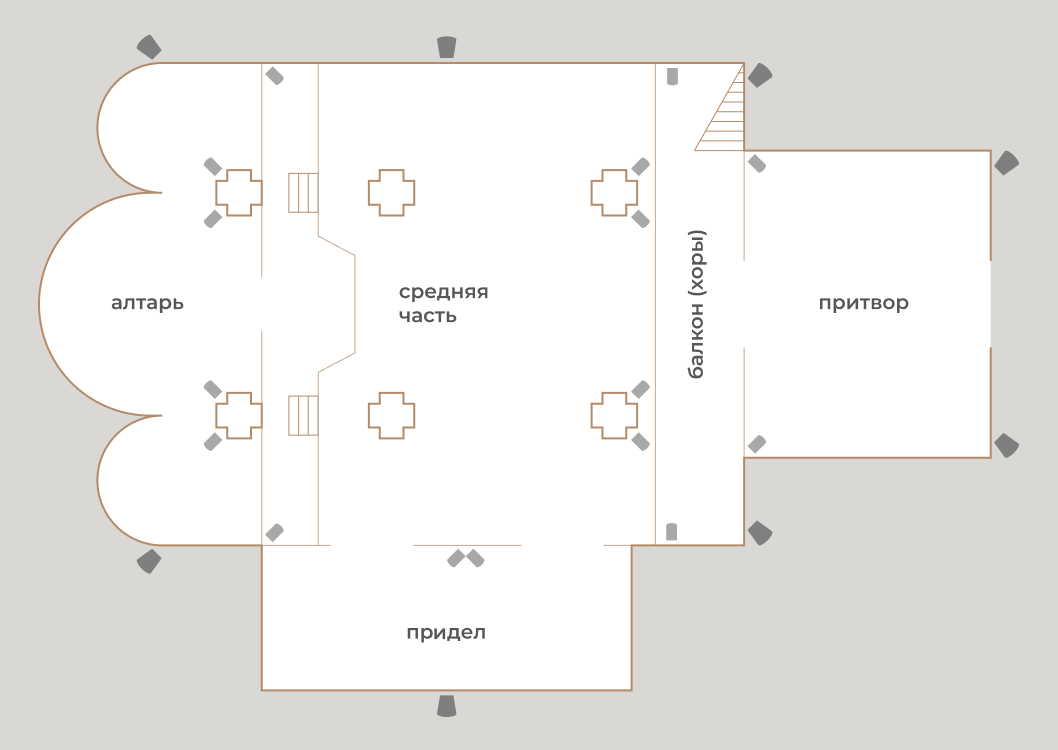

Размещение акустических систем

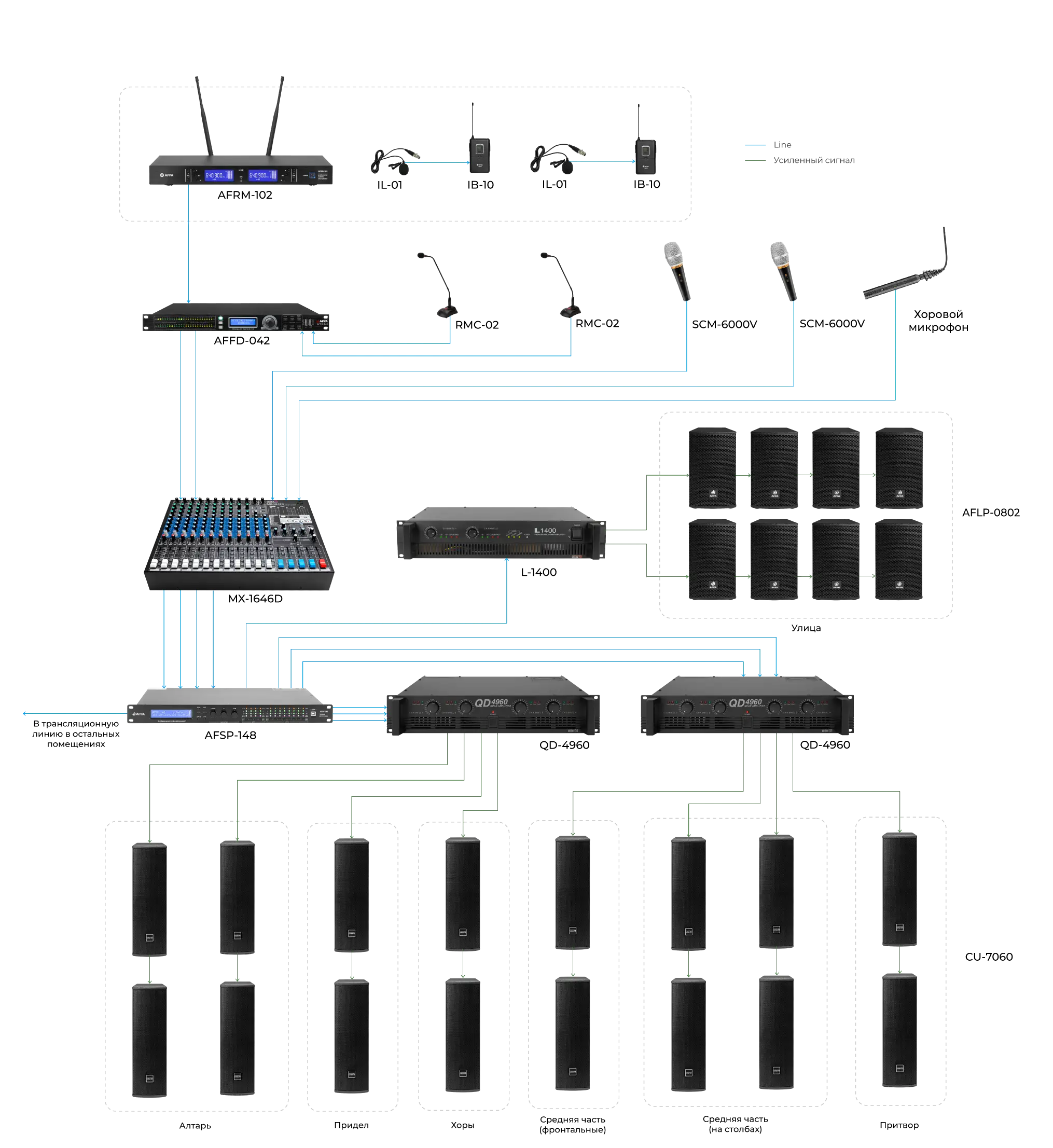

Структурная схема
Описание структурной схемы
Отраслевое решение АРСТЕЛ предполагает звукоусиление православного храма, рассчитанного на 900 прихожан.
Система звукоусиления религиозного объекта состоит из набора микрофонов для разных видов богослужений, аппаратуры обработки и усиления сигнала и акустических систем.
Для речи священников предназначены поясные передатчики IB-10 со всенаправленными петличными микрофонами IL-01. Они имеют дистанцию озвучивания до 80 метров и дают свободу передвижения при выполнении ритуалов. Для определенных молитв, чтение которых подразумевает статичное положение, можно использовать радиомикрофон на напольной стойке. На хорах (хоровом балконе) предусмотрены два места для чтецов. Они оснащены двумя конденсаторными микрофонами на гусиной шее RMC-02. Микрофоны имеют кнопку включения на панели и встроенный усилитель. Также на хорах расположены места для певчих. Они оснащены двумя вокальными микрофонами SCM-6000V на стойках, а также подвесным микрофоном для озвучивания хора.
Радиомикрофоны подключаются к подавителю обратной связи AFFA AFFD-042. Он автоматически ослабляет до 24 частот самовозбуждения с помощью режекторных фильтров. Также к нему можно подключить другие микрофоны, если есть опасность заводки. Остальные микрофоны подключаются непосредственно к микшеру Inter-M MX-1646D. На конденсаторные микрофоны от микшера подается фантомное питание 48 В. Аналоговый микшер MX-1646D служит для правильной коммутации микрофонных каналов, быстрого ручного управления характеристиками звуковых сигналов. Он имеет четыре групповые шины, возможность подключения флеш-носителя или компьютера для воспроизведения — при необходимости — музыкальных программ. Также есть функция записи звука, например хора, на носитель. Для удобства микшер можно встроить в 19-дюймовый аппаратный шкаф.
Смикшированный и эквализированный сигнал поступает на аудиопроцессор AFFA AFSP-148. В процессоре происходит окончательная настройка: параметрический эквалайзер каждого канала на входах и выходах, вырезание нежелательных частот, подключение компрессора для ограничения выходного сигнала, выставление задержек определенных каналов для согласования звуков из разных каналов. Наличие шаблонов для различных сценариев использования автоматизирует управление звукоусилением и позволит как можно реже обращаться к настройкам звука в ручном режиме.
Обработанный сигнал попадает на четырехканальные усилители мощности Inter-M QD-4960, каждый канал которых нагружен на пару колонных громкоговорителей CU-7060, подключенных параллельно. Усилители QD-4960 относятся к классу АВ и имеют низкий коэффициент нелинейных искажений, что позволяет передавать звук в высоком качестве. Настенные громкоговорители колонного типа CU-7060 идеально подходят для озвучивания религиозных учреждений. Они имеют диапазон от 100 до 20 000 Гц и ровную АЧХ, что особенно хорошо сказывается на передаче голоса. С помощью кронштейна, входящего в комплект, громкоговорители крепятся на высоте 2,5–4 м, к стене или на столбы, где регулируются их наклон и угол поворота. Изготавливаются в черном или белом цвете и эстетически вписываются во внутреннее пространство храма.
Один из выходных каналов процессора служит для озвучивания прихрамовой территории. Сигнал идет на усилитель L-1400, каждый канал которого в параллельном режиме нагружен на четыре громкоговорителя AFLP-0802. Двухполосная всепогодная акустическая система AFFA AFLP-0802 имеет класс защиты IP66, диапазон рабочих температур от −30 до +60 °С и подходит для уличного размещения практически в любом климате. Корпус громкоговорителя снабжен стандартным стаканом 35 мм и устанавливается на настенный кронштейн. Акустические системы устанавливаются по периметру храма.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER:
- 2×960 Вт (для акустических систем CU-7060, нагрузка 4 Ом)
- 1×1400 Вт (для громкоговорителей AFLP-0802, нагрузка 2 Ом)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Усилители | Усилитель мощности | Inter-M L-1400 |
2 канала по 700 Вт, 2 Ом | 1 |
| Усилитель мощности | Inter-M QD-4960 |
4 канала по 240 Вт, 4 Ом | 2 | |
| Акустические системы | Двухполосная акустическая система | Inter-M CU-7060 |
60 Вт/92 дБ, 100...20 000 Гц | 16 |
| Широкополосная акустическая система | AFFA AFLP-0802 |
100 Вт, 91 дБ, 59...20 000 Гц | 8 | |
| Процессоры | Аудиопроцессор | AFFA AFSP-148 |
4 входа × 8 выходов | 1 |
| Подавитель обратной связи | AFFA AFFD-042 |
4 входа × 2 выхода, 24 фильтра | 1 | |
| Микшерные пульты | Аналоговый микшерный пульт | Inter-M MX-1646D |
8 входов моно, 8 входов стерео, 4 групповые шины | 1 |
| Микрофоны | Панель с конденсаторным микрофоном | Inter-M RMC-02 |
50...10 000 Гц, −52 дБ | 2 |
| Динамический ручной микрофон | Inter-M SCM-6000V |
50...17 000 Гц, −73 ± 3 дБ | 2 | |
| Петличный микрофон | AFFA IL-01 |
50...180 000 Гц | 2 | |
| Радиосистемы | Двухканальная радиосистема | AFFA AFRM-102 |
667,5...682,845 МГц, до 80 м | 1 |
| Поясной передатчик аудиосигнала | AFFA IB-10 |
до 80 м | 2 | |
