Озвучивание аудиторий

Оборудование системы

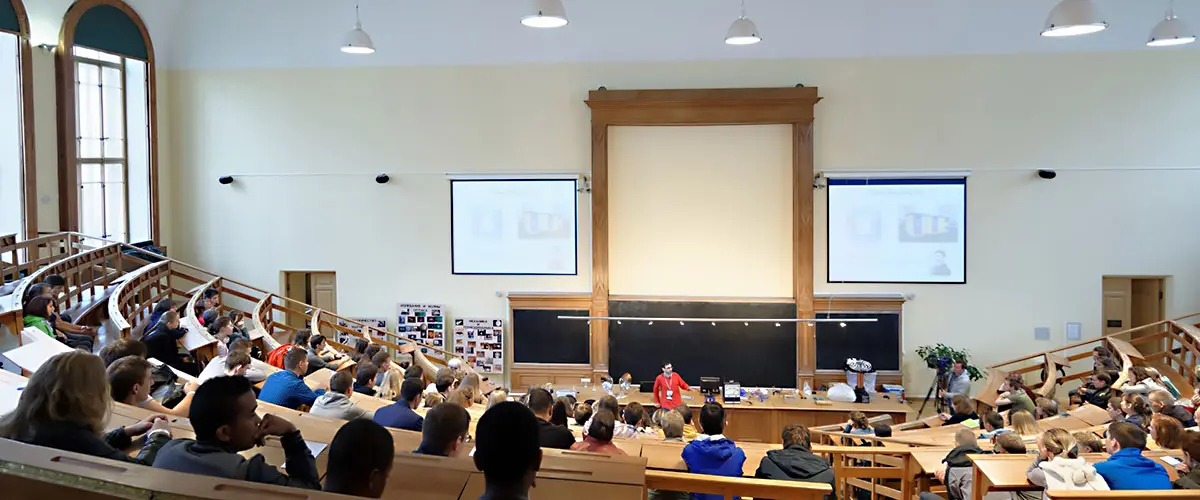

Использование звукового оборудования в образовательных учреждениях стало необходимостью, так как качественная акустическая система не только повышает показатель разборчивости речи, но и расширяет возможности применения современных мультимедиа. В больших потоковых аудиториях системы озвучивания помогают преподавателю, сберегая его голосовые связки, а также обеспечивают хорошую слышимость благодаря равномерному звуковому покрытию озвучиваемой площади.

Озвучивание акустическими системами Inter-M MS-130 с использованием аналогового усилителя Inter-M V2-2000 в сочетании с радиосистемой AFFA AFRM-102 создают комфортные условия как для преподавателя, так и для студентов.

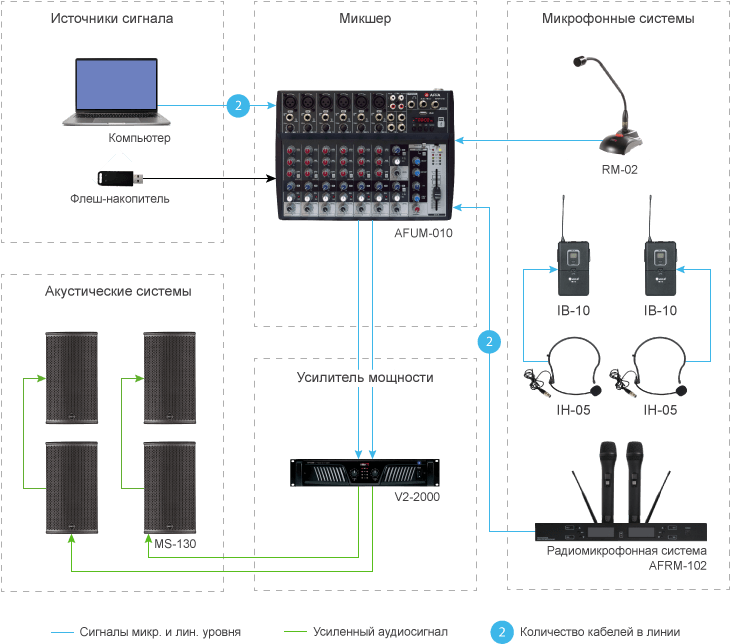

Структурная схема

Смотреть описание

Описание структурной схемы

Микшерный пульт AFUM-010 используется в схеме для смешивания, обработки и маршрутизации звуковых сигналов. Шесть моно- и два стереоканала дают возможность подключения большого количества источников сигнала. В данном примере к пульту подключен компьютер, с которого на проектор транслируются слайды или видео. Звук же с него попадает на пульт, где смешивается с сигналами микрофонов, что позволяет комментировать происходящее на экране, заранее настроив комфортный баланс для выступающего. Порт USB и встроенный MP3 проигрыватель добавляют возможность воспроизведения МР3 файлов с USB-накопителя.

Для трибуны преподавателя в схеме задействована панель с динамическим микрофоном RM-02, утяжеленное основание которой обеспечивает устойчивое положение независимо от наклона микрофонного держателя, а благодаря наличию гибкого держателя положение микрофона легко изменяется. Направленность динамического микрофона улучшает отношение полезного сигнала к помехам, эффективно снижая влияние посторонних шумов. Панель не требует питания и благодаря особенностям конструкции микрофонной головки не боится многократных перегрузок звуковым сигналом, что позволяет очень близко приближать микрофон к источнику звука без опасности искажения выходного сигнала, а наличие кнопки с фиксатором является одним из главных преимуществ RM-02 для данной схемы.

Также в пульт включена двухканальная радиосистема AFRM-102 с подключаемыми — на выбор — либо двумя динамическими микрофонами, либо двумя поясными передатчиками IB-10 с головными гарнитурами IH-05. Эргономика гарнитур спроектирована таким образом, чтобы сделать ее на голове спикера максимально незаметной, она базируется на тонком проволочном корпусе с небольшими ушными фиксаторами по бокам и выносном регулируемом по высоте микрофоне с ветрозащитой. Такое решение позволяет получить максимальное качество звука за счет снижения уровня окружающего шума относительно уровня прямого сигнала и, что немаловажно, дает докладчику полную свободу движений во время выступления.

Смикшированный сигнал с AFUM-010 поступает на двухканальный аналоговый усилитель V2-2000, который, обладая высоким демпинг-фактором в сочетании с малыми нелинейными искажениями, гарантирует превосходное усиление сигнала и позволяет обеспечить высококачественное воспроизведение сигнала акустическими системами. Наряду с этим, усилитель имеет развитую систему защиты выходных каскадов от перегрева, повышенного напряжения и короткого замыкания и характеризуются практически плоской амплитудно-частотной характеристикой во всем слышимом человеком диапазоне частот. В данной схеме на каждый канал усилителя включены, по 2 штуки в параллель, 4 акустические системы MS-130. Благодаря такому подключению мощности 1060 Вт усилителя достаточно для нормальной работы всех громкоговорителей.

Профессиональная двухполосная акустическая система MS-130 обеспечивает широкий угол фронтального излучения, великолепные динамические и частотные характеристики. Ее звуковое поле формируется купольным динамическим излучателем и твитером c жесткой титановой мембраной. Частотное разделение сигналов, поступающих на динамические головки, осуществляется платой кроссовера, установленной внутри корпуса системы на теплоотводящем алюминиевом радиаторе вместе с устройством защиты от перегрузок. В корпус акустической системы MS-130 встроены монтажные точки с крепежными винтами M6, что позволяет крепить ее к опциональному П-образному кронштейну на стене или потолке. Суммарная номинальная выходная мощность для всей акустической системы в данной схеме составляет 1040 Вт.

Состав оборудования

Тип оборудования	Наименование	Модель	Характеристики	Количество
Источники звука	Базовая станция для микрофонов + 2 микрофона	AFFA AFRM-102	Дальность до 60 м, 668...697 МГц, 50...16 000 Гц	1
	Радиомикрофонные передатчики + головная гарнитура	AFFA IB-10 + IH-05	668...697 МГц, 30 мВт, 150 мА	2
	Микрофонная консоль	Inter-M RM-01	Однонаправленный, 60...18 000 Гц	1
	Компьютер с установленным ПО			1
Микшеры и контроллеры	10-канальный микшер	AFFA AFUM-010	6 моновходов, 2 стереовхода, MP3 плеер, встроенный процессор эффектов	1
Усилители	Аналоговый усилитель	Inter-M V2-2000	2 канала по 280 Вт, 8 Ом	1
Акустические системы	Акустические системы дальнего поля	Inter-M MS-130	260 Вт RMS, чувствительность 94 дБ, 8-дюймовый драйвер, 45...20000 Гц	4
