Особенности озвучивания

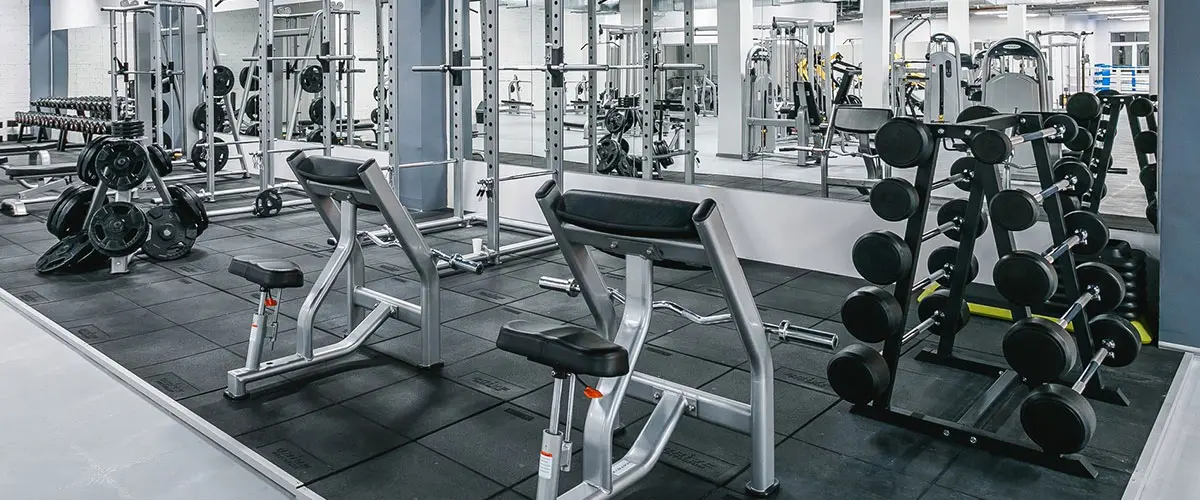

Правильная музыка в зале благотворно влияет на ход тренировки. Создавая настроение, задавая ритм и нужную энергетику, она позволяет добиться лучшего результата. Часто в залах используют комбинированные системы озвучивания. Для фоновой музыки могут подойти трансляционные системы, но непосредственно для помещений, где проводятся занятия, нужен качественный профессиональный звук.
Аудиосистемы TE-08 обладают чистым и четким звучанием даже на максимальной громкости. В сочетании с сабвуфером AFSA-1501 это позволит достичь выразительного ритма и яркого звучания, что немаловажно для спортивных занятий.

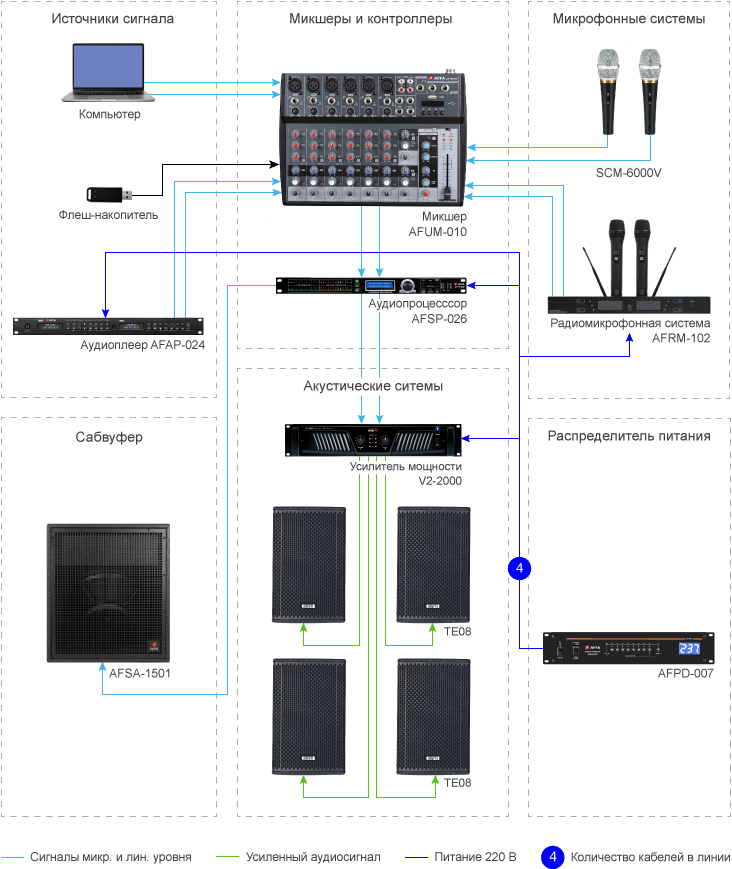

Структурная схема
Описание структурной схемы
Микшерный пульт AFUM-010 используются в схеме для смешивания, обработки и маршрутизации звуковых сигналов. Шесть моно и два стереоканала дают возможность подключения большого количества источников сигнала. Порт USB и встроенный MP3-пригрыватель добавляют возможность воспроизведения МР3-файлов с USB накопителя.
В пульт подключены динамические микрофоны SCM-6000V и двухканальная радиосистема AFRM-102 с подключаемыми к ней на выбор либо двумя динамическими микрофонами, либо двумя поясными передатчиками IB-10 с головными гарнитурами IH-05. Эргономика гарнитур спроектирована таким образом, чтобы сделать ее на голове тренера максимально незаметной, она базируется на тонком проволочном корпусе с небольшими ушными фиксаторами по бокам и выносном регулируемом по высоте микрофоне с ветрозащитой. Такое решение позволяет получить максимальное качество звука за счет снижения уровня окружающего шума относительно уровня прямого сигнала и, что немаловажно, дает инструктору полную свободу движений во время выступления.
В качестве источника воспроизведения сигнала в схему включен аудиоплеер AFAP-024. Аудиоплеер имеет 2 независимых канала воспроизведения. Каждый канал снабжен портом USB и возможностью синхронизации с Bluetooth устройствами. Плеер поддерживает популярные аудио форматы: MP3, FLAC, WAV, WMA, APE, а также способен принимать радиостанции в AM/FM-диапазоне.
Звук с главного выхода микшера идет на цифровой звуковой процессор AFSP-026. Основной функцией процессора в данном примере является кроссовер, используемый для разделения входного сигнала на несколько частотных диапазонов и дальнейшей подачи их на динамики различного типа для оптимизации общей звуковой картины, и более эффективного использования мощностей усилителей.
Для усиления сигнала в схеме задействован двухканальный усилитель V2-2000. Малые нелинейные искажения во всем амплитудном диапазоне усиливаемого сигнала и низкий уровень собственных шумов обеспечивают качественное усиление сигнала от источника звука. V2-2000 оборудован CLIP-контроллером, который ослабляет уровень выходного сигнала в случае превышения допустимого значения, тем самым защищая усилитель и акустические системы от перегрузки. Усилитель обеспечивает суммарную выходную мощность в 2 120 Вт на четыре акустические системы и работает в параллельном режиме.

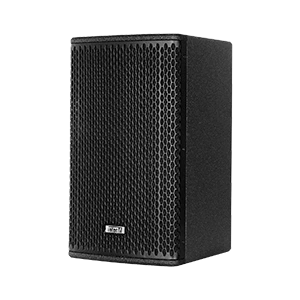

В качестве источника звука в схеме использована двухполосная пассивная акустическая система TE08, которая представляет собой многоцелевой громкоговоритель с титановым драйвером. Универсальный громкоговоритель с трапециевидным корпусом обладает отличной четкостью звука благодаря плоской частотной характеристике и может использоваться в различных условиях. Громкоговорители имеют несколько вариантов монтажа: на стойку или на настенный кронштейн, благодаря стакану в нижней части корпуса, и могут быть подвешены с использованием монтажных точек.
Для усиления низкочастотной составляющей акустического сигнала в схеме применяется активный сабвуфер AFSA-1501. Встроенный цифровой усилитель класса D обеспечивает малое энергопотребление при высокой выходной мощности, а благодаря специальному драйверу, обладающему исключительным качеством и прочностью, достигается высокое звуковое давление в области низких частот. Наличие регулятора частоты среза на задней панели AFSA-1501 позволяет более точно настроить диапазон воспроизводимых частот сабвуфера.
Для питания оборудования в схему включен распределитель питания AFPD-007, снабженный 8-мью независимыми каналами общей мощностью 7 кВт, которые оканчиваются стандартными силовыми евророзетками. В устройстве реализована функция включения каналов с задержкой 1 секунду. Таким образом, благодаря последовательному, разнесенному по времени включению каналов значительно уменьшается пиковая нагрузка на электрическую сеть, а также устраняются переходные помехи при включении источников сигналов.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Микшеры и контроллеры | Микшерный пульт |
AFFA AFUM-010 |
10 каналов, процессор эффектов, USB MP3-плеер | 1 |
| Процессор |
AFFA AFSP-026 |
2 входа, 6 выходов | 1 | |
| Источники звука | Микрофон |
Inter-M SCM-600V |
50...17 000 Гц, −73 дБ, 350 Ом | 2 |
| Радиомикрофоны |
AFFA AFRM-102 |
Двухканальная радиосистема с двумя динамическими микрофонами | 1 | |
| Плеер |
AFFA AFAP-024 |
Аудиоплеер для воспроизведения MP3 файлов с USB-накопителя, радиостанций в AM/FM-диапазоне и сигналов с Bluetooth-устройств | 1 | |
| Услители | Услитель мощности |
Inter-M V2-2000 |
2×850 Вт (2 Ом), 20...20 000 Гц | 1 |
| Акустические системы | Акустическая система |
Inter-M TE-08 |
Двухполосная, 130/520 Вт, 8 Ом, 93 дБ, 93...18 000 Гц | 4 |
| Активный сабвуфер |
AFFA AFSA-1501 |
500 Вт, 30...400 Гц | 1 | |
| Источники электропитания | Распределитель питания |
AFFA AFPD-007 |
8 независимых каналов, выходная мощность 7 кВт | 1 |
