Особенности озвучивания
Игровые залы представляют собой объемные помещения с разнообразным антуражем, необходимым для проведения различных игр и турниров. Хорошее озвучивание игровых мероприятий позволяет поддерживать тонус и хорошее настроение участников и зрителей в течение всей игры. Предлагаемая система звукоусиления передает голос комментатора, тренера с хорошим уровнем разборчивости речи, а также фоновое музыкальное сопровождение спортивных мероприятий.
В схеме две зоны озвучивания: игрового поля и зрительных мест. Игровой зал озвучивается акустическими системами AFFA AFLA-1501, это активные акустические системы серии — отличный выбор для озвучивания помещений средней площади. Интегрированный усилитель мощности избавляет от необходимости прокладки дорогостоящего акустического кабеля. Встроенные в корпус ручки для переноса, большое количество монтажных точек и возможность установки акустики на стойку обеспечивают удобство транспортировки и разнообразие вариантов монтажа. Количество подбирается в зависимости от размеров зала и необходимой равномерности поля звукового давления.
Зрительные места озвучивает всепогодная пассивная акустическая система Inter-M WS-30, она имеет оригинальный дизайн, который выделяет ее среди всего ассортимента всепогодных громкоговорителей. WS-30 можно использовать не только для уличной инсталляции, но и для озвучивания помещений самого различного назначения. Обладая хорошими акустическими характеристиками и современным внешним видом, громкоговорители дополнят любой интерьер как внутри помещения, так и снаружи.

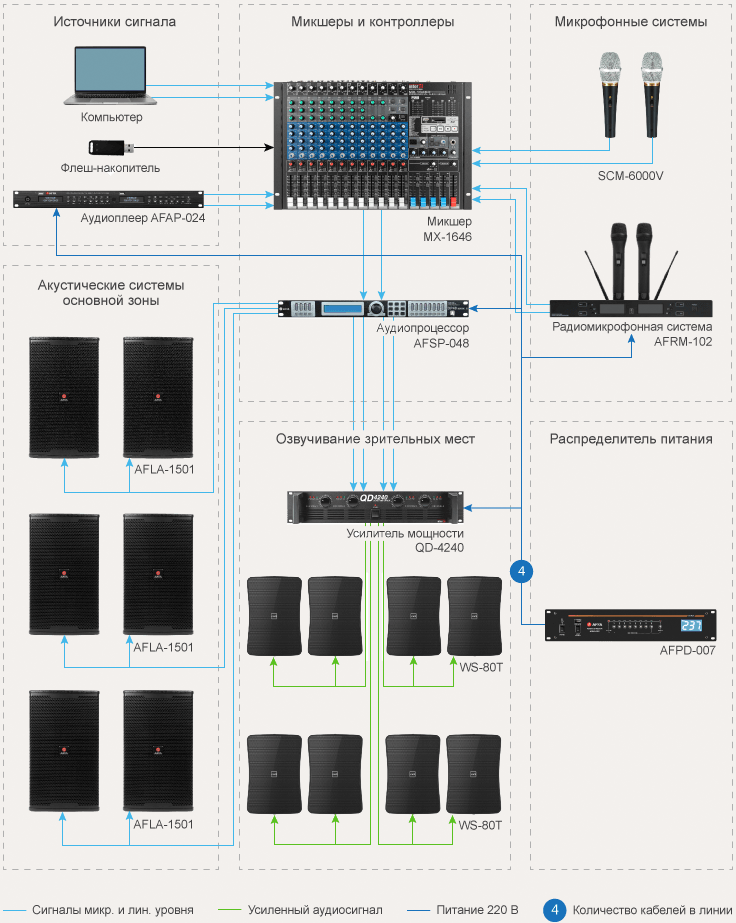

Структурная схема
Описание структурной схемы

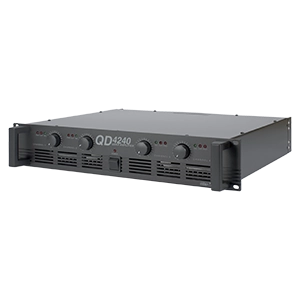

Акустическая система работает совместно с 4-канальным усилителем мощности QD-4240. Сигналом в обеих зонах управляет процессор AFFA AFSP-048, он позволяет создать до восьми зон озвучивания с отдельной регулировкой и настройками. На него сигнал поступает с микшерного пульта MX-1646, это компактный аналоговый микшерный пульт, обладающий всеми необходимыми функциями для работы в составе небольших систем профессионального звука. Пульт может использоваться в конференц- и актовых залах, небольших концертных площадках, кафе, ресторанах и как часть переносных комплектов звукоусиления. MX-1646D оборудован встроенными аудиоплеером и процессором эффектов, а наличие универсального входа, отключающего подачу сигнала на выходы микшера, позволяет использовать его вместе с системами автоматического оповещения.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Микшеры и контроллеры | Микшерный пульт |
Inter-M MX-1646D |
Аналоговый, 16 каналов, 4 групповые шины, 4 шины AUX | 1 |
| Процессор |
AFFA AFSP-048 |
Цифровой, 4 входа, 8 выходов | 1 | |
| Источники звука | Микрофон |
Inter-M SCM-6000V |
Динамический, 50...17 000 Гц, −73 дБ, 350 Ом | 2 |
| Радиомикрофоны |
AFFA AFRM-102 |
Двухканальная радиосистема с двумя динамическими микрофонами | 1 | |
| Плеер |
AFFA AFAP-024 |
Аудиоплеер для воспроизведения MP3-файлов с USB-накопителя, радиостанций в AM/FM-диапазоне и сигналов с Bluetooth-устройств | 1 | |
| Усилители | Усилитель мощности |
Inter-M QD-4240 |
4×60 Вт (4 Ом) | 1 |
| Акустические системы | Акустическая система |
Inter-M WS-30 |
Двухполосный всепогодный громкоговоритель, 30 Вт, 84 дБ, 108...20 000 Гц | 8 |
| Активная акустика |
AFFA AFLA-1501 |
Двухполосная, 500 Вт, 45...19 000 Гц | 6 | |
| Источники электропитания | Распределитель питания |
AFFA AFPD-007 |
8 независимых каналов, выходная мощность 7 кВт | 1 |
