Применение

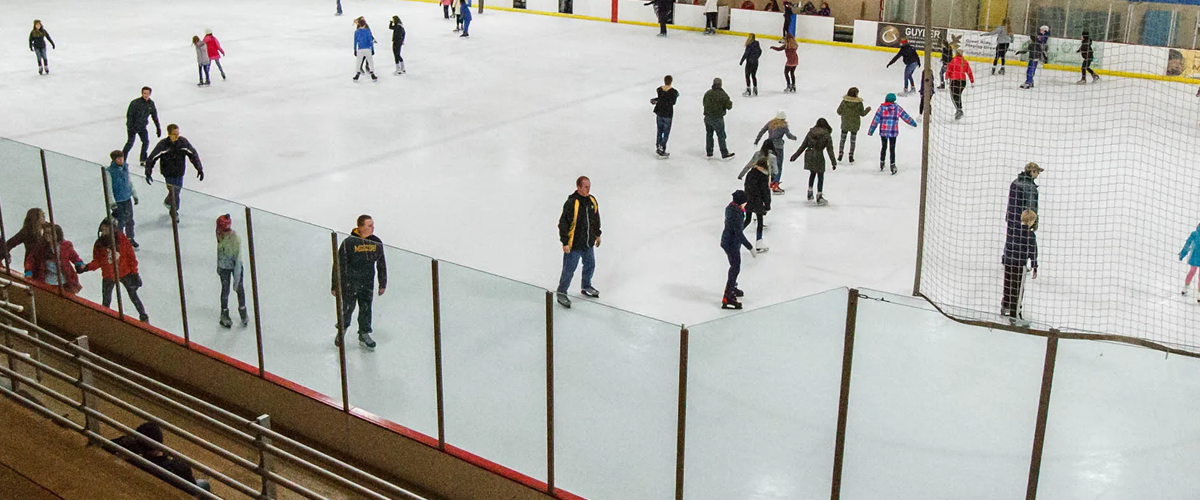

Спортивный комплекс с ледовым полем 60х30 м
Особенности озвучивания
Озвучивание катка размером 60×30 м осуществляется с помощью трехканальной стереофонической системы звукоусиления, построенной на профессиональных усилителях Inter-M V2-3000, V2-1000 и акустических системах AFFA AFLP-1501 и AFLM-08-18S. Применение сабвуфера AFLM-08-18S позволяет расширить диапазон воспроизводимых частот и динамический диапазон системы в области низких частот, что благоприятно влияет на восприятие звуковой картины.
Повышенный уровень влажности и большая площадь ледового покрытия предъявляют соответствующие требования к акустическим системам. АРСТЕЛ предлагает применять в подобных сооружениях мощные профессиональные влагозащищенные двухполосные акустические системы AFLP-1501 и влагозащищенные сабвуферы AFLM-08-18S, их расположение показано ниже. Все акустические системы подвешены на тросах к потолочным балкам. Сабвуферы AFLM-08-18S соединяются штифтовыми креплениями и закрепляются на крепежной раме FRAME-08, подвешенной на тросах.
Три колонки AFLP-1501 ориентированы на центральные трибуны, еще одна AFLP-1501 озвучивает боковую трибуну. Две акустические системы AFLP-1501 направлены непосредственно на ледовое поле. Сабвуферы AFLM-08-18S, закрепленные с обеих сторон от центральной трибуны, озвучивают и ее, и ледовое поле.

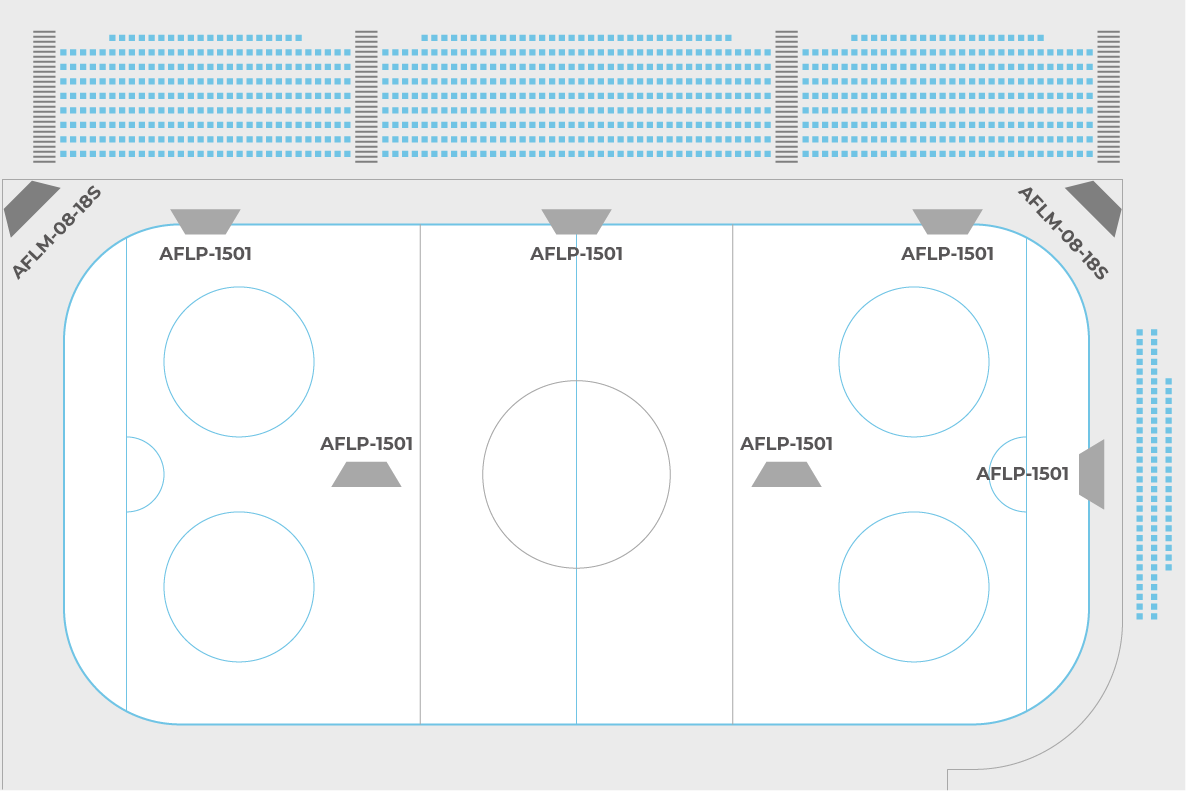

Размещение акустических систем

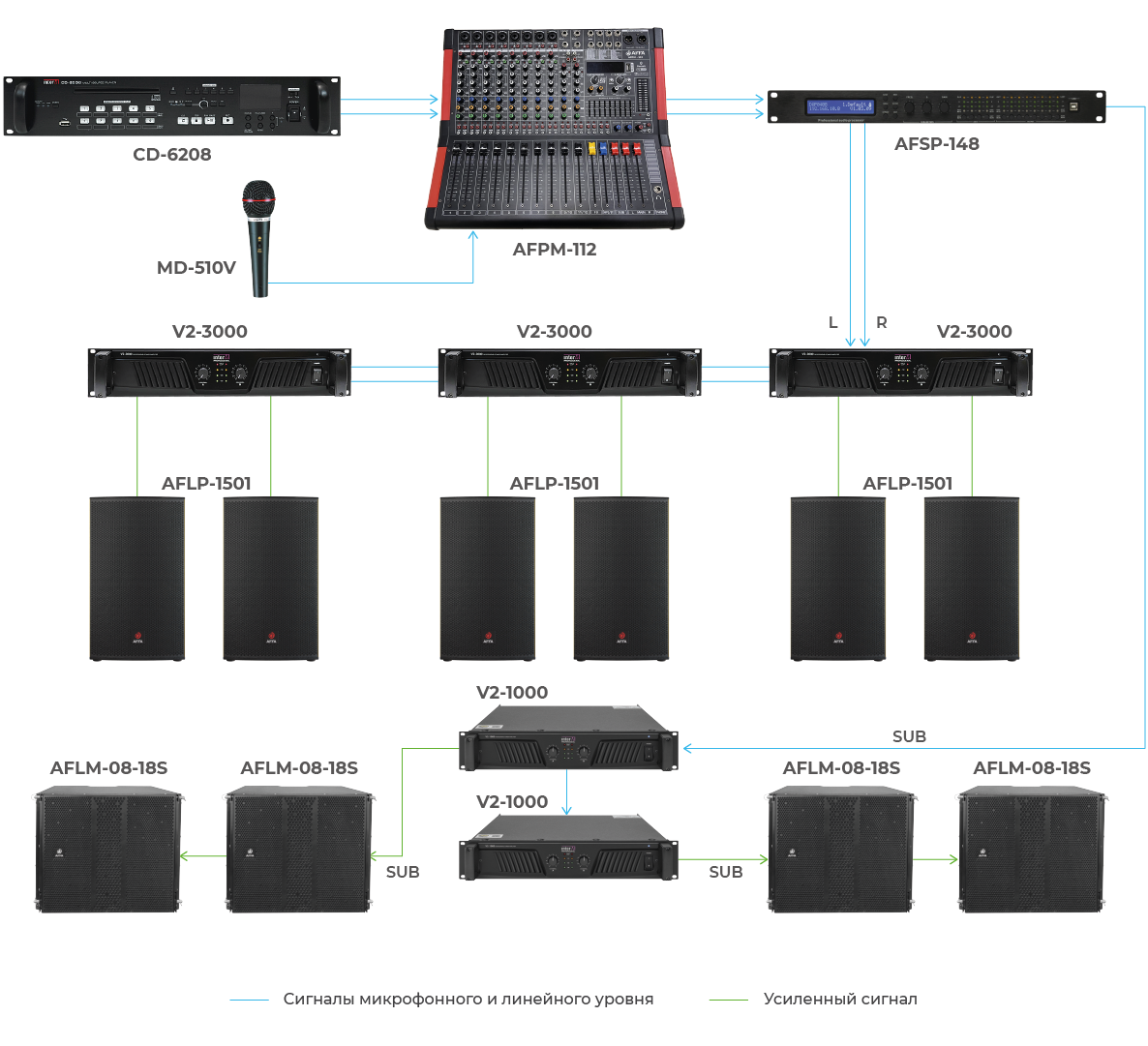

Структурная схема
Описание структурной схемы
Источниками сигналов для системы озвучивания являются высококачественный проигрыватель Inter-M CD-6208 и профессиональный динамический микрофон Inter-M серии MD-V. Возможно подключение дополнительных источников: ноутбук, планшет. Проигрыватель компакт-дисков позволяет сохранить во внутренней памяти до шести копий дисков и проигрывать их неограниченное число раз. Возможна трансляция MP3-файлов с внешнего USB-накопителя. Данные источники сигналов и любые дополнительные подключаются к свободным входам микшера. Динамический микрофон MD-510V крепится на настольной микрофонной стойке.
Аналоговый микшерный пульт AFFA AFPM-112 применяется для смешения, обработки и маршрутизации звуковых сигналов. Включает в себя 12 входных разъемов для подключения к системе источников звуковых сигналов микрофонного и линейного уровней. Громкость каждого входного канала плавно регулируется фейдерами. Каждый входной канал снабжен 3-полосным полупараметрическим эквалайзером, плавным регулятором чувствительности и регулятором баланса в финальном миксе. Для вывода общего выходного сигнала микшера предусмотрены моновыход MONO OUTPUT и стереовыходы STEREO L/R.
Выходные сигналы двух каналов микшера подаются на цифровой сигнальный процессор AFSP-148 с помощью соединительных аудиокабелей АТ-КМ-093-1 (XLR-штекер‒XLR-гнездо). Цифровой сигнальный процессор позволяет корректировать амплитудно-частотную характеристику каждого канала с помощью параметрического 7-полосного эквалайзера.
Также сигнальный цифровой процессор AFSP-148 выполняет функцию кроссовера, выделяя из полного спектра звукового сигнала средне- и высокочастотные составляющие для усилителей V2-3000, низкочастотные ‒ для усилителей V2-1000. Сигнал сабвуферов складывается из суммы сигналов правого и левого каналов стереосигнала. Частота среза для сабвуфера составляет 150 Гц.
Соединение цифрового сигнального процессора с усилителями мощности выполняется аналогичными соединительными аудиокабелями АТ-КМ-093-1. Каждый из двух каналов усилителей V2-3000 нагружен на двухполосную акустическую систему AFLP-1501. Усилители V2-1000 включены по мостовой схеме, каждый нагружен на два сабвуфера AFLM-08-18S.
Благодаря применению в системе профессионального звука акустических систем AFLP-1501 и сабвуферов AFLM-08-18S обеспечивается широкий диапазон воспроизводимых частот 32...20 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER составляет:
- 6×900 Вт (для акустических систем AFLP-1501, нагрузка 8 Ом)
- 4×600 Вт (для акустических систем AFLM-08-18S, нагрузка 8 Ом)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Динамический микрофон |
Inter-M MD-510V |
Суперкардиоидный, 55...16 000 Гц, −75 дБ, 600 Ом, с выключателем | 1 |
| CD/MP3-проигрыватель |
Inter-M CD-6208 |
1-дисковый CD привод/ USB плеер (чтение MP3, WMA), встроенная память 8 Гб, авто воспроизведение | 1 | |
| Микшеры и контроллеры | Микшерный пульт |
AFFA AFPM-112 |
8 моно-входов, 2 стерео-входа, USB-проигрывать (чтение MP3, WMA, APE, FLAC), встроенный процессор эффектов | 1 |
| Цифровой процессор |
AFFA AFSP-148 |
4 входа, 8 выходов, 32 бит, 96 кГц | 1 | |
| Усилители мощности | Аналоговый усилитель | Inter-M V2-3000 |
2×1000 Вт (нагрузка 4 Ом), H-класс, ФВЧ, лимитер | 3 |
| Аналоговый усилитель |
Inter-M V2-1000 |
Мост, 1 х 1200 Вт (нагрузка 4 Ом), ФВЧ, лимитер | 2 | |
| Акустические системы | Всепогодная акустическая система |
AFFA AFLP-1501 |
IP65, двухполосная, 450 Вт (AES), 40...20 000 Гц, SPL 134 дБ | 6 |
| Сабвуферы |
AFFA AFLM-08-18S |
IP65, 300 Вт AES, 32...200 Гц, SPL 135 дБ | 2 | |
| Кабели и разъемы | XLR3 гнездо–XLR3 штекер, 1 м | 7 | ||
