Особенности озвучивания
Одним из важных элементов при подготовке развлекательных мероприятий на открытых площадках и в помещениях является подбор звукового оборудования. Без него невозможно обойтись на фестивалях, концертах, праздниках, танцплощадках, ярмарках и других масштабных проектах. В варианте озвучивания, предлагаемого АРСТЕЛ, применяются линейные массивы СLA-18SK и CLA-8K компании Inter-M. Данная серия массивов позволяет получить четкое звучание на большом расстоянии благодаря малой неравномерности звукового поля, что достигается с помощью узкой диаграммы направленности в вертикальной плоскости.
В модулях CLA-8, на основе которых построена данная схема, угол в вертикальной плоскости составляет около 10°. Несколько акустических модулей, расположенных на одной оси друг над другом, образуют линейный массив для формирования зоны покрытия прямоугольной формы, в пределах которой звуковое давление примерно одинаково, что является важным критерием качества звука на открытых площадках и в помещениях.

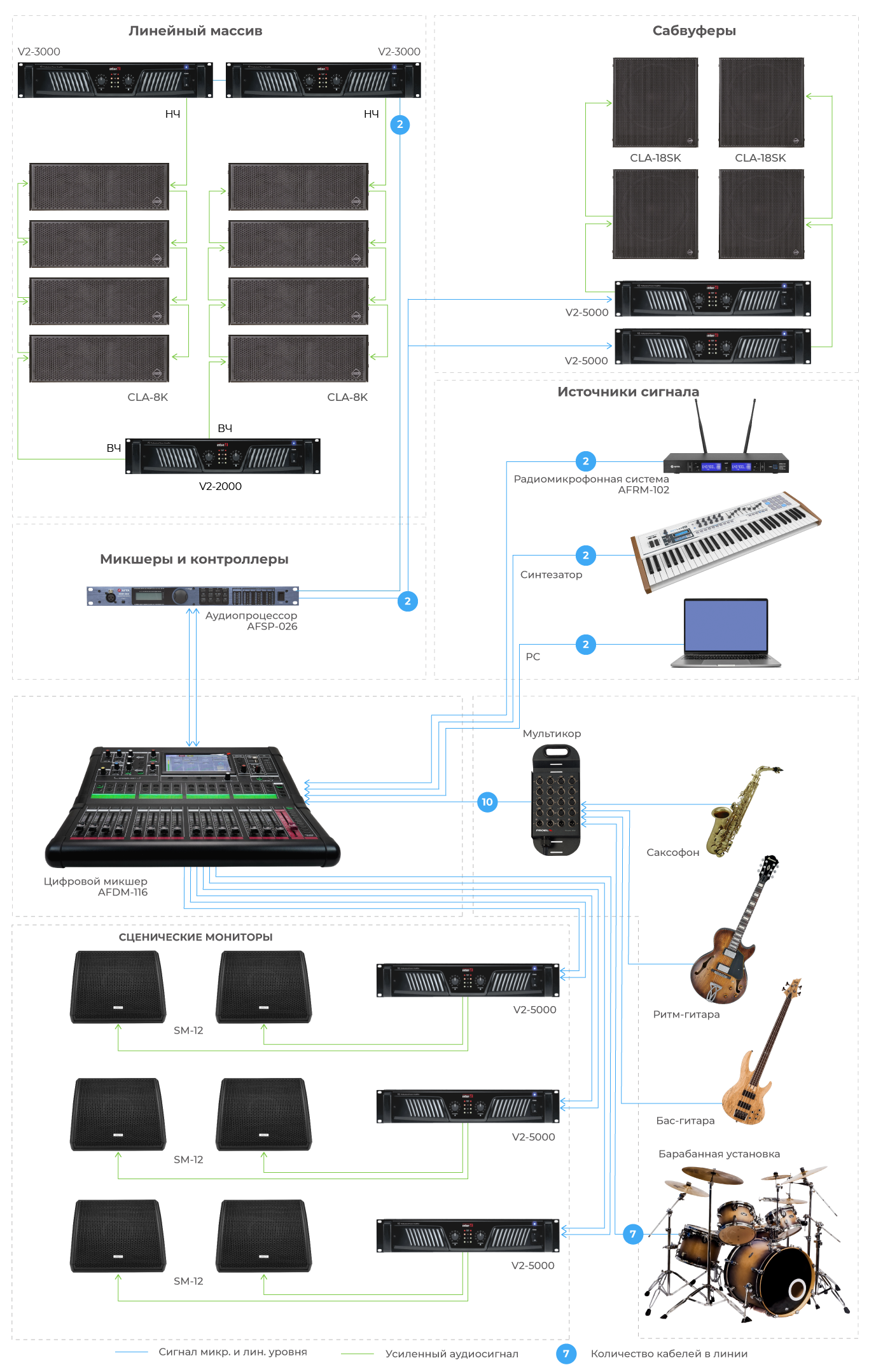

Структурная схема
Описание структурной схемы
В системе озвучивания использован цифровой микшерный пульт AFDM-116. Пульт имеет 16 входных моноканалов с комбинированным разъемом. Это дает возможность подключения большого количества источников звука на сцене. В предлагаемом решении предусмотрены: 7 микрофонов, озвучивающих ударную установку, 2 микрофона для ритм- и бас-гитар, 1 микрофон для саксофона. Также с пультом соединены синтезатор, компьютер и двухканальная радиосистема с двумя динамическими микрофонами AFRM-102 для вокала. Обеспечена возможность подключения дополнительных инструментов, что значительно расширяет возможности площадки. Цифровой микшер реализует такие функции, как линия задержки, параметрический эквалайзер, лимитер, автоматическое микширование. Управление микшером может осуществляться с передней панели или удаленно через компьютер по Ethernet сети. AFDM-116 имеет стереовыход MAIN и 8 назначаемых выходов AUX.
К выходам AUX через независимые каналы усиления 3-х аналоговых усилителей V2-5000 подключены 6 двухполосных коаксиальных звуковых мониторов SM-12. Такое подключение обеспечивает максимальную гибкость системы и позволяет откорректировать микс для каждого исполнителя, что является одним из главных критериев обеспечения комфортной работы артистов на сцене, а, следовательно, и качественного выступления. В акустической системе SM-12 используется коаксиальный принцип установки громкоговорителей: динамик НЧ и компрессионный драйвер ВЧ с титановой мембраной расположены на одной оси. Это позволяет стабилизировать характеристики направленности, увеличить согласованность звука во всем диапазоне частот. Баланс между верхними и нижними частотами не изменяется при высоком уровне громкости благодаря ВЧ драйверу большого размера и использованию оптимальной схемы кроссовера.
Звук с главного выхода микшера попадает на цифровой звуковой процессор AFSP-026, встроенный подавитель обратной связи которого оснащен 12-тью режекторными фильтрами; он быстро и точно вырезает частоты самовозбуждения. Это очень полезная функция при работе на сцене, как и встроенный компрессор с лимитером. Основной же задачей процессора в данном профессиональном решении АРСТЕЛ является кроссовер, используемый для разделения входного сигнала на несколько частотных диапазонов и дальнейшей подачи их на динамики различного типа. Такое разделение служит оптимизации общей звуковой картины и более эффективному использованию мощностей усилителей. В схеме используются несколько моделей усилителей. Для усиления звуковых мониторов, сабвуферов и низкочастотных драйверов модулей линейного массива CLA-8K использованы аналоговые усилители серии V2. В схеме усиления сабвуферы V2-5000 работают в мостовом режиме для увеличения общей мощности системы. Эти усилители, обладая высоким демпфинг-фактором, позволяют обеспечить высококачественное воспроизведение сигнала акустическими системами с существенной реактивной составляющей в импедансе. Достигнутый уровень демпфинг-фактора способствует высокой достоверности передачи басов музыкальных инструментов. Для усиления высокочастотных динамиков в схеме использован аналоговый усилитель V2-2000. Для усиления среднечастотных динамиков модулей в схеме использованы аналоговые усилители V2-3000 в мостовом режиме.
Номинальная выходная мощность для линейных массивов системы озвучивания составляет 960 Вт по каналам ВЧ, 7200 Вт по каналам СЧ и 6600 Вт выдаются на сабвуферы.
Все усилители в схеме имеют развитую систему защиты выходных каскадов от перегрева, повышенного напряжения и короткого замыкания и характеризуются практически плоской амплитудно-частотной характеристикой во всем слышимом человеком диапазоне частот. В сочетании с малыми нелинейными искажениями это гарантирует превосходное усиление сигнала линейного уровня от любого источника.
В качестве главного источника звука в схеме задействованы два кластера линейных массивов. Каждый кластер включает четыре акустических модуля CLA-8K и два сабвуфера СLA-18SK. Драйверы серии CLA имеют высокую прочность и исключительное качество, позволяющие использовать линейные массивы в разнообразных условиях, а волновод уменьшает взаимные искажения между динамиками. Компактный прочный корпус акустической системы CLA-8K не мешает обеспечивать высокое звуковое давление, а использование высококачественных материалов при его изготовлении позволяет избежать внутренних резонансов, тем самым обеспечивая чистое звучание. CLA-8K линейного массива параллельно включены по четыре и воспроизводят сигналы высоких, средних и частично низких частот в диапазоне 103...20 000 Гц. Дублирующие друг друга разъемы Neutrik NL4 позволяют комфортно выполнить параллельное подключение нескольких акустических модулей к одному выходу усилителя мощности.
Для качественного озвучивания низкочастотной составляющей сигнала системы озвучивания задействованы сабвуферы СLA-18SK. В конструкции сабвуфера применен высококачественный конусовидный низкочастотный 18-дюймовый драйвер, который расположен за передней панелью и обеспечивает высокий уровень звукового давления, усиленный отраженными от задней стенки корпуса звуковыми волнами. Громкоговорители попарно включены в параллель и воспроизводят низкочастотные сигналы в диапазоне 35...120 Гц.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Радиомикрофонная станция с двумя микрофонами |
AFFA AFRM-102 |
Дальность до 60 метров, 668...697 МГц, 50...16 000 Гц | 1 |
| Синтезатор | 1 | |||
| Гитара | 1 | |||
| Бас-гитара | 1 | |||
| Барабанная установка | 1 | |||
| Саксофон | 1 | |||
| Компьютер с установленным ПО | 1 | |||
| Микшеры и контроллеры | 16-канальный цифровой микшерный пульт |
AFFA AFDM-116 |
16 моновходов, 8 выходов, 4 групповые шины, 4 выходных шины AUX | 1 |
| Цифровой процессор |
AFFA AFSP-026 |
2 входа, 6 выходов, 24 бит, 96 кГц | 1 | |
| Усилители | Аналоговый усилитель мощности |
Inter-M V2-3000 |
2 канала по 500 Вт 8 Ом | 2 |
| Аналоговый усилитель мощности |
Inter-M V2-5000 |
2 канала по 1000 Вт 8 Ом | 6 | |
| Аналоговый усилитель мощности |
Inter-M V2-2000 |
2 канала по 300 Вт 8 Ом | 1 | |
| Акустические системы | Линейный массив |
Inter-M CLA-8K |
НЧ: 900 Вт, ВЧ: 120 Вт RMS, чувствительность НЧ: 98 дБ, ВЧ: 105 дБ, 8-дюймовый НЧ-драйвер | 8 |
| Сабвуфер |
Inter-M CLA-18SK |
1600 Вт RMS, чувствительность 103 дБ 35...2700 Гц, 18-дюймовый драйвер | 4 | |
| Звуковой монитор |
Inter-M SM-12 |
800 Вт RMS, чувствительность 97 дБ, 65...20 000 Гц 12-дюймовый драйвер | 6 | |
