Особенности озвучивания
Звуковое сопровождение — первоочередная задача при организации любого массового мероприятия. Высокое качество звука и достаточное звуковое давление имеют большое значение для создания необходимой атмосферы. При проведении мероприятий под открытым небом требования к акустическим системам возрастают многократно.
Для проведения мероприятий вне помещений АРСТЕЛ предлагает звуковую систему на базе акустической системы AFLP-1201 от компании AFFA, способной создать качественный и мощный звук. Предлагаемая система озвучивания является компактной, не требует сетевого питания, с легкостью собирается и настраивается в любом месте в течение нескольких минут, а по завершении мероприятия так же быстро разбирается для дальнейшей транспортировки. Что немаловажно, громкоговорители серии AFLP являются всепогодными и влагозащищенными со степенью защиты IP65 и рабочим диапазоном температур от —20 до +50 °С, что позволяет использовать их в разных климатических условиях.

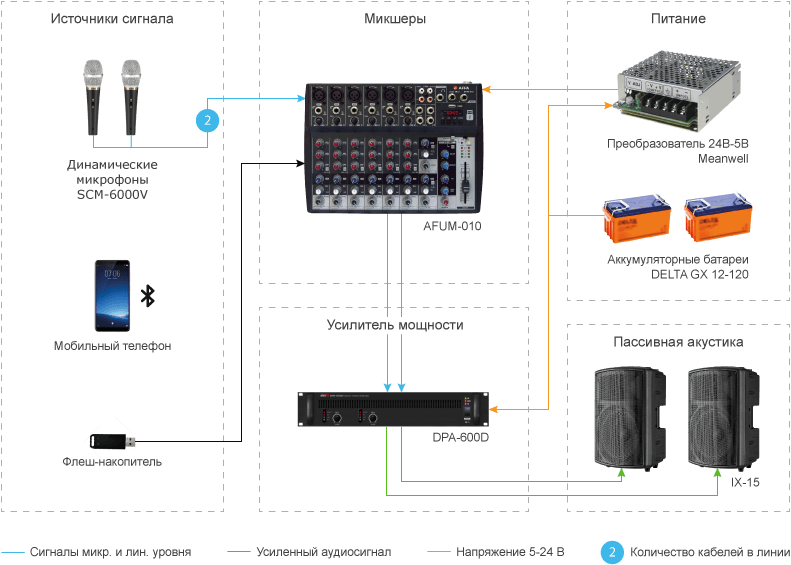

Структурная схема
Описание структурной схемы
Основой отраслевого решения АРСТЕЛ для мобильных концертов служит 8-канальный микшерный пульт AFUM-010 с встроенным процессором эффектов. Микшер производства AFFA также обладает встроенным MP3-плеером с возможностью подключения источника музыки через порт USB или по Bluetooth. Это делает его автономным источником звука, обладающим возможностью работать долгое время, в отличие, например, от ноутбука, не способного много работать в отсутствие сети. Встроенный процессор эффектов расширяет функциональные возможности микшера и позволяет обойтись без подключаемых дополнительных модулей эффектов, что в данной схеме существенно уменьшает расход электроэнергии и увеличивает продолжительность работы. Ключевой же особенностью пульта является возможность питания от сети 5 В постоянного тока и низкое энергопотребление в пределах 5 Вт.
Микрофонные входы позволяют подключать источники сигналов, имеющих высокое выходное сопротивление (режим «Гитара»), например звукосниматель электрогитары.
В данной схеме в качестве источника звука задействованы динамические микрофоны SCM-6000V, которые, в отличие от конденсаторных, не требуют фантомного питания. Они обладают суперкардиоидной диаграммой направленности, высокой чувствительностью, широким частотным диапазоном и оптимальной для голосового спектра амплитудно-частотной характеристикой.
Смикшированный звук с выходов микшера поступает на двухканальный трансляционный цифровой усилитель мощности DPA-600D. Эта модель обеспечивает полноценную работу от аккумуляторных батарей, сохраняя при этом заявленные характеристики, в том числе номинальную выходную мощность. Импульсный режим работы усилителя мощности и встроенного блока питания обеспечиваeт коэффициент полезного действия до 85%, что является хорошим показателем даже для усилителей мощности класса D. Высокий КПД обуславливает низкое энергопотребление. Усилитель выдает номинальную мощность 1200 Вт на две акустические системы.
Усиленный сигнал попадает на двухполосную акустическую систему AFLP-1201, легкий и прочный корпус которой имеет небольшую массу, что в свою очередь упрощает задачу по ее транспортировке. Разнообразие же способов установки делает максимально эффективным применение этих громкоговорителей при организации выездной концертной деятельности, а равномерная АЧХ обеспечивает высококачественное воспроизведение сигналов во всем диапазоне звуковых частот.
В качестве источника питания используются две аккумуляторные батареи Delta GX 12-120 напряжением 12 В и емкостью 120 А/ч, устойчивые к глубоким разрядам. Две последовательно соединенные батареи обеспечивают до 10 часов непрерывной работы данной системы. Для преобразования 24 В в напряжение 5 В постоянного тока для питания микшера в схеме применяется конвертер MeanWell. Для реализации подобной схемы можно использовать любой конвертер с такими же характеристиками.
Мобильную систему усиления звука Inter M с автономным питанием можно на выгодных условиях заказать в компании АРСТЕЛ. Возможна бережная доставка звукового оборудования в любой город России, Белоруссии и Казахстана.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники электропитания | Аккумуляторная батарея GX 12-120 (12V / 120Ah) | Delta | 12 В, 120 А/ч | 2 |
| DC-DC Конвертер 24В 5В MeanWell | SD-25B-5 | На выходе 5V, 5A | 1 | |
| Источники звука | Динамические микрофоны |
Inter-M SCM-6000V |
Суперкардиодная диаграмма, 50...17 000 Гц, −73 дБ, 350 Ом | 2 |
| Микшеры и контроллеры | 8-канальный микшер |
AFFA AFUM-010 |
6 моновходов, 4 стереовхода, MP3-плеер, встроенный процессор эффектов, 5 Вт, 1 А | 1 |
| Усилители | Цифровой усилитель |
Inter-M DPA-600D |
2 канала по 600 Вт 8 Ом | 1 |
| Акустические системы | Всепогодные акустические системы дальнего поля |
AFFA AFLP-1201 |
700 Вт RMS, чувствительность 98 дБ, 12-дюймовый драйвер, 45...20 000 Гц | 2 |
