Применение
Открытая площадка/внутри помещений.
Диапазон температур -10 ... +40°C.
Повышенная влажность.
Оборудование системы
Акустические системы AFFA AFLP-1501 предназначены для работы в условиях высокой влажности, с рабочим диапазоном температур от —10 до +40 °C. Влагозащищенное исполнение корпуса и пропитка диффузора водонепроницаемым средством обеспечивают степень защиты оболочки IP55. Несмотря на усиленный корпус, качество звучания сохраняется на высоком уровне. Это достигается благодаря высокой чувствительности и равномерности АЧХ.
Разные варианты установки и все вышеперечисленные качества модели делают громкоговоритель и всю мобильную систему универсальными. Система применяется как для организации мероприятий под открытым небом и воздействием осадков, так и для работы внутри помещений. Усилитель V2-4000, обладающий высоким демпинг-фактором и равномерной АЧХ, является идеальным выбором для оснащения данной системы.

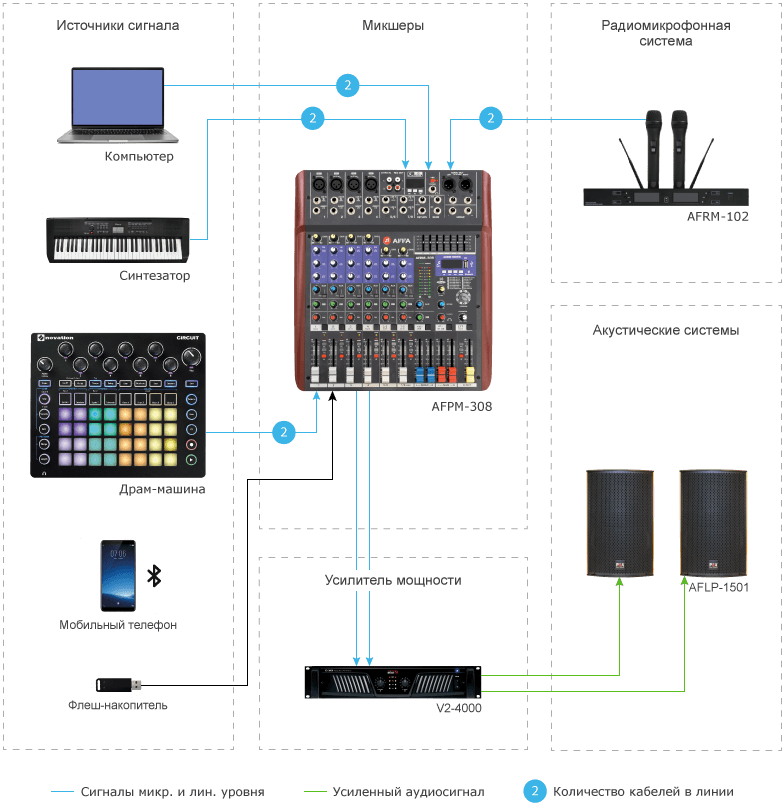

Структурная схема
Описание структурной схемы
В основе системы 8-канальный микшерный пульт AFFA AFPM-308. Наличие 4-х моно- и 2-х стереоканалов позволяет подключить требуемое количество приборов.
На предлагаемой схеме к пульту подключены ноутбук, драм-машина, синтезатор и двухканальная радиосистема с двумя динамическими микрофонами AFFA AFRM-102. В микшере предусмотрено управление групповыми каналами с помощью дополнительной шины GROUP, снабженной выходными разъемами. Это упрощает сведение звука в условиях живого выступления на мероприятии, а наличие отдельного выхода может быть полезным при записи выступления. Система позволяет, например, отдельно от аранжировки записать вокал для последующего сведения материала в студии. Графический 7-полосный эквалайзер на главной шине позволяет быстро откорректировать на выступлении уже сведенный микс.
AFPM-308 снабжен цифровым процессором эффектов. С помощью 16-ти настроек можно обрабатывать сигнал без использования внешних устройств, что позволяет упростить схему и способствует ее мобильности. Встроенный аудиоплеер с подключением к нему по USB и Bluetooth пригодится в отсутствие других источников звука на светских мероприятиях, где музыка является фоновым дополнением, или в экстренных случаях, когда нет возможности задействовать ноутбук или другой источник. С помощью Bluetooth можно обойтись и без USB накопителя — достаточно соединить микшер с телефоном или плеером и транслировать музыку с облачных сервисов.
Возможность записи сигнала основного микса микшера на внешний USB носитель позволяет обойтись без внешнего устройства записи, и в некоторых случаях окажется незаменимым преимуществом.
Сигнал с пульта поступает на аналоговый двухканальный усилитель V2-4000, амплитудно-частотная характеристика которого отличается высокой равномерностью в широком диапазоне частот. Неравномерность АЧХ составляет менее 0,3 дБ. Малые нелинейные искажения во всем амплитудном диапазоне усиливаемого сигнала и низкий уровень собственных шумов обеспечивают качественное усиление сигнала от источника звука. V2-4000 оборудован CLIP-контроллером, который ослабляет уровень выходного сигнала в случае превышения допустимого значения, тем самым защищая усилитель и акустические системы от перегрузки. Высокий демпинг-фактор усилителя способствует высокой достоверности передачи басов. Усилитель обеспечивает суммарную выходную мощность в 1500 Вт на две акустические системы.
Система разрешает наращивание до 4-х акустических систем, подключаемых параллельно по две на канал. Это позволяет увеличить общую выходную мощность до 2600 Вт.
Получить выгодное предложение на мобильную акустическую систему AFFA для проведения концертов и праздничных мероприятий на базе микшерного пульта AFPM-308 можно в компании АРСТЕЛ в Санкт-Петербурге.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Двухканальная радиостанция с двумя микрофонами |
AFFA AFRM-102 |
Дальность до 80 метров, 668...697 МГц, 50-16000 Гц | 1 |
| Синтезатор | 1 | |||
| Драм-машина | 1 | |||
| Компьютер с установленным ПО | 1 | |||
| Микшеры и контроллеры | 8-канальный аналоговый микшер |
AFFA AFPM-308 |
4 моновхода, 5 стереовходов, MP3-плеер, 2 групповые шины, встроенный процессор эффектов, USB и Bluetooth | 1 |
| Усилители | Аналоговый усилитель |
Inter-M V2-4000 |
2 канала по 750 Вт, 8 Ом | 1 |
| Акустические системы | Всепогодная акустическая система дальнего поля |
AFFA AFLP-1501 |
900 Вт RMS, чувствительность 101 дБ, 15-дюймовый драйвер, 40...20 000 Гц | 2 |
