Озвучивание бассейнов

Применение

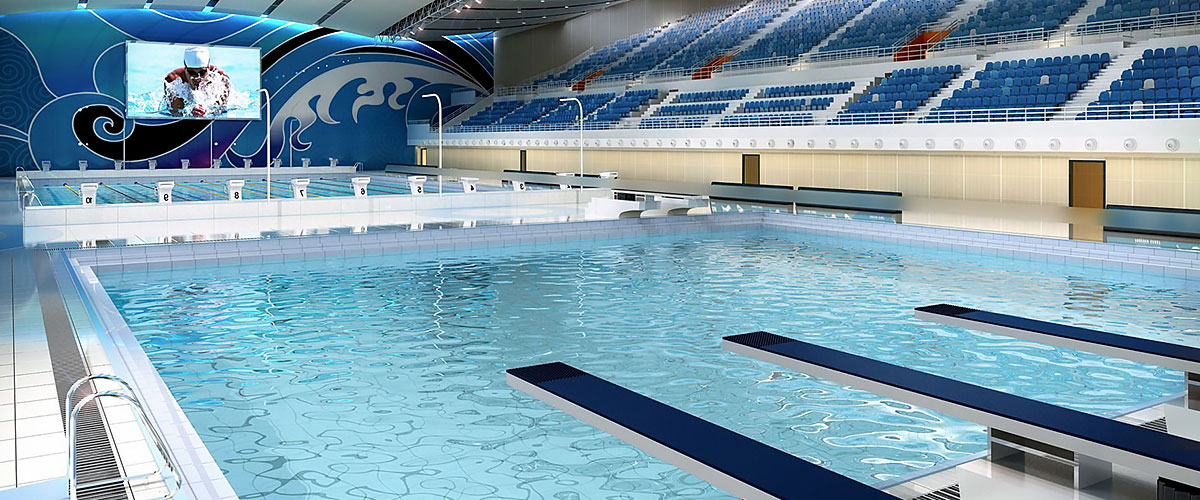

Двухуровневый спортивный бассейн площадью 1700 м², второй уровень (по периметру) - трибуны вместимостью 480 человек.

Особенности озвучивания

При озвучивании бассейнов и зон с повышенной влажностью требуется уделить особое внимание выбору акустических систем. Сырой воздух, испарение, а порой и туман, выдвигают очень жесткие требования к устанавливаемому оборудованию, и от правильного выбора зависит не только срок работы системы, но и безопасность ее эксплуатации. Для этого все электрооборудование, размещаемое в помещении, где возможен непосредственный контакт с водой должно обладать степенью защиты IP55 и выше. Акустические системы, устанавливаемые в бассейнах должны выдерживать прямое воздействие водной струи без каких-либо изменений в работе и конструкции.

Что же касается способа размещения таких акустических систем, то здесь все зависит от самого объекта: если не выше 6 метров потолок, то предпочтительнее будет установить потолочные громкоговорители, если помещение высокое, то колонки следует устанавливать вверху, подвешивая их к потолочным балкам или специальным консолям. В силу того, что бассейны в большинстве своём имеют параллельные стены и высокую степень отражения, от настенного размещения акустических систем лучше отказаться, так как это негативно скажется на разборчивости звука.

Потолочные фермы устанавливаются с шагом в 6 метров и связываются поперечными балками с шагом в 5 метров — помимо усиления жесткости здания они служат для размещения акустических систем. Шаг между осями громкоговорителей выбирается в районе 7-8 метров — на расстоянии, при котором до слушателя будет доходить значительно больше первичного звукового сигнала, нежели отраженного. Чем чаще установлены громкоговорители в объектах с высоким уровнем реверберации, тем лучше разборчивость звукового материала. Однако при увеличении количества колонок происходит значительное удорожание всей системы, так как требуется больше проводов для подключения, больше усилителей и больше трудозатрат для монтажа, поэтому следует придерживаться золотой середины между количеством и мощностью акустических излучателей.

Для хорошей слышимости на всей площади бассейна и зрительских трибунах, на потолочных фермах подвешены 28 влагозащищенных акустических систем AFLP-1001 мощностью 500 Вт (RMS) каждая, обладающих максимальным звуковым давлением в 120 дБ, что в достаточной мере превышает общий уровень шума во время спортивных соревнований или тренировок. Все громкоговорители направлены вниз под углом 45 градусов и равномерно распределены по площади помещения.

Оборудование системы

Для усиления сигнала в схему заложены семь аналоговых усилителей мощности V2-3000, работающих в параллельном режиме с нагрузкой в 4 Ома. Мощность каждого канала с двумя громкоговорителями составляет 1000 Вт. Все усилители мощности подключены к электрической сети через распределителей питания AFPD-022. Каждый усилитель создает пиковую нагрузку порядка 6 кВт, поэтому один распределитель питает не более трех усилителей.

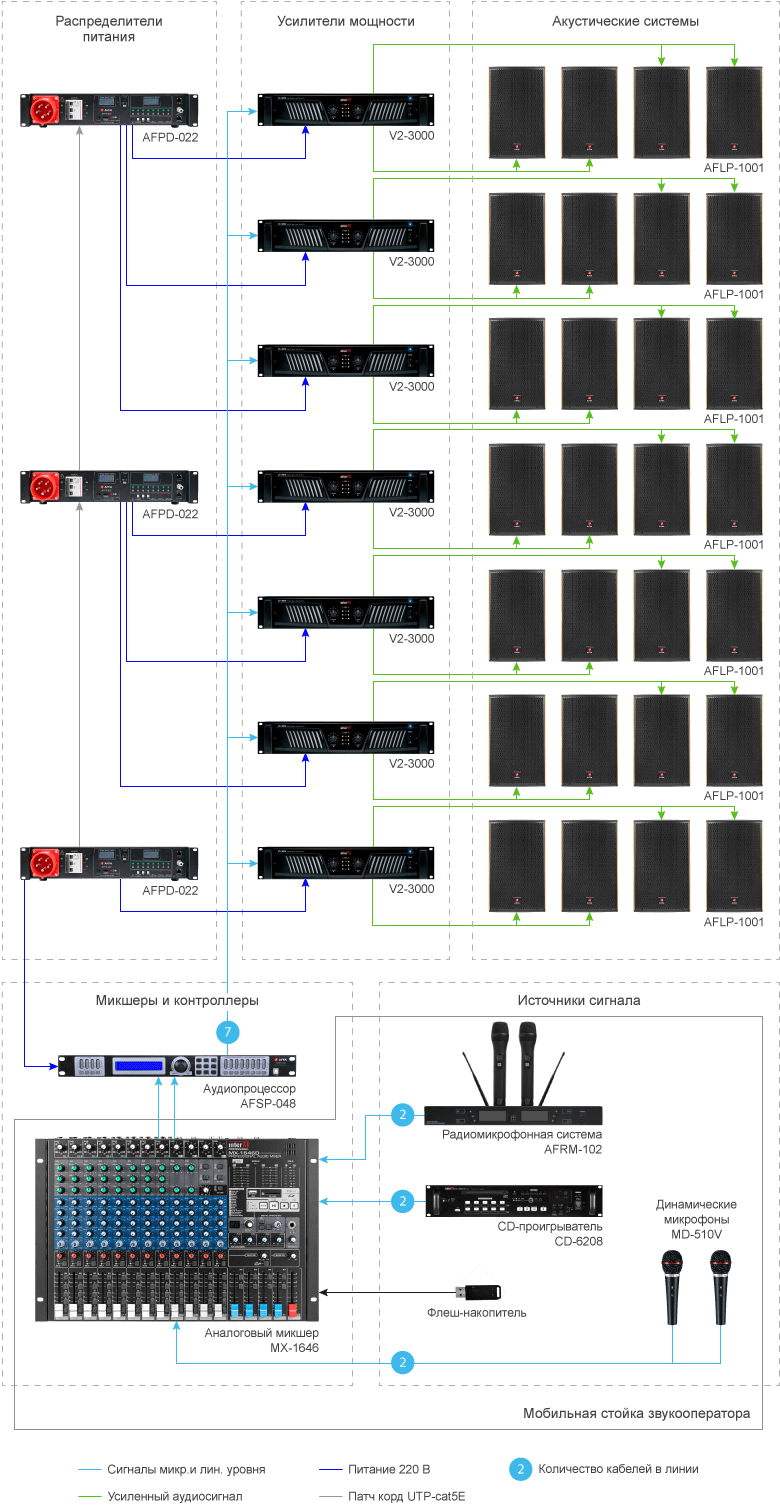

Структурная схема

Смотреть описание

Описание структурной схемы

Все усилители подключены к цифровому акустическому процессору AFSP-048, в котором производится эквализация и динамическая обработка сигнала под конкретные акустические условия. Процессор также запитан от распределителя питания.

Описанные выше усилители мощности, аудиопроцессор и распределители питания располагаются в отдельном аппаратном шкафу, устанавливаемом в сухом помещении, а 16-канальный микшерный пульт MX-1646 и источники сигнала располагаются на передвижном рэковом стенде, который подключается к системе через специально выведенные рядом с трибунами разъемы XLR. Все внешние разъемы коммутируются в два входа аудиопроцессора. Таким образом, звукооператор может работать в наиболее подходящем месте, а при помощи радиомикрофонов AFRM-102 ведущий может комментировать происходящее из любой точки зала.

В системе предусмотрены два радиомикрофона, работающие на дистанции до 80 метров, вокальные динамические микрофоны MD-510V, а также CD-проигрыватель, имеющий внутреннюю память, позволяющую сохранять образы CD-дисков для постоянного использования в качестве фоновой музыки.

При отсутствии необходимости в работе звукооператора, например, когда требуется обеспечить только фоновую музыку, стойка с микшерным пультом и другим оборудованием остается в аппаратной и подключается к 3-му и 4 входам звукового процессора. При подключении микшера через разные входы перенастройки маршрутизации не требуется.

Состав оборудования

Тип оборудования	Наименование	Модель	Характеристики	Количество
Акустические системы	Двухполосная всепогодная акустическая система	AFFA AFLP-1001	IP65, 250 Вт, 127 дБ, 45...25 000 Гц	28
Усилители	Аналоговый усилитель мощности	Inter-M V2-3000	2×1000 Вт, 4 Ом, H-класс, ФВЧ, лимитер	7
Микшеры и контроллеры	Аудиопроцессор	AFFA AFSP-048	4 входа, 8 выходов, матрица коммутации, управление по USB	1
Микшеры и контроллеры	Аналоговый микшерный пульт	Inter-M MX-1646D	8 моновходов, 8 стереовходов, медиаплеер, стереоаудиоинтерфейс, 4 групповые шины, 4 шины AUX, встроенный процессор эффектов	1
Источники звука	Радиомикрофонная система с двумя микрофонами	AFFA AFRM-102	Дальность до 100 м, 667,5...682,845 МГц, 50...16 000 Гц	1
	CD-проигрыватель	Inter-M CD-6208	Однодисковый CD привод / USB плеер, встроенная память 8 Гб автовоспроизведение	1
	Динамический микрофон	Inter-M MD-510V	Суперкардиодная диаграмма, 55...16 000 Гц, −75 дБ, 600 Ом	2

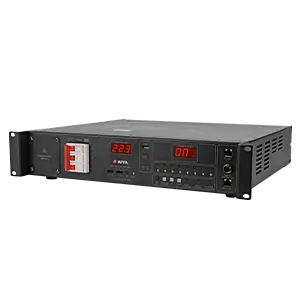

Источники питания	Распределитель питания	AFFA AFPD-022	8 стандартных розеток, 3 канала питания, 22 кВт, 220/380 В	3
