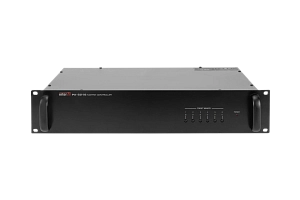

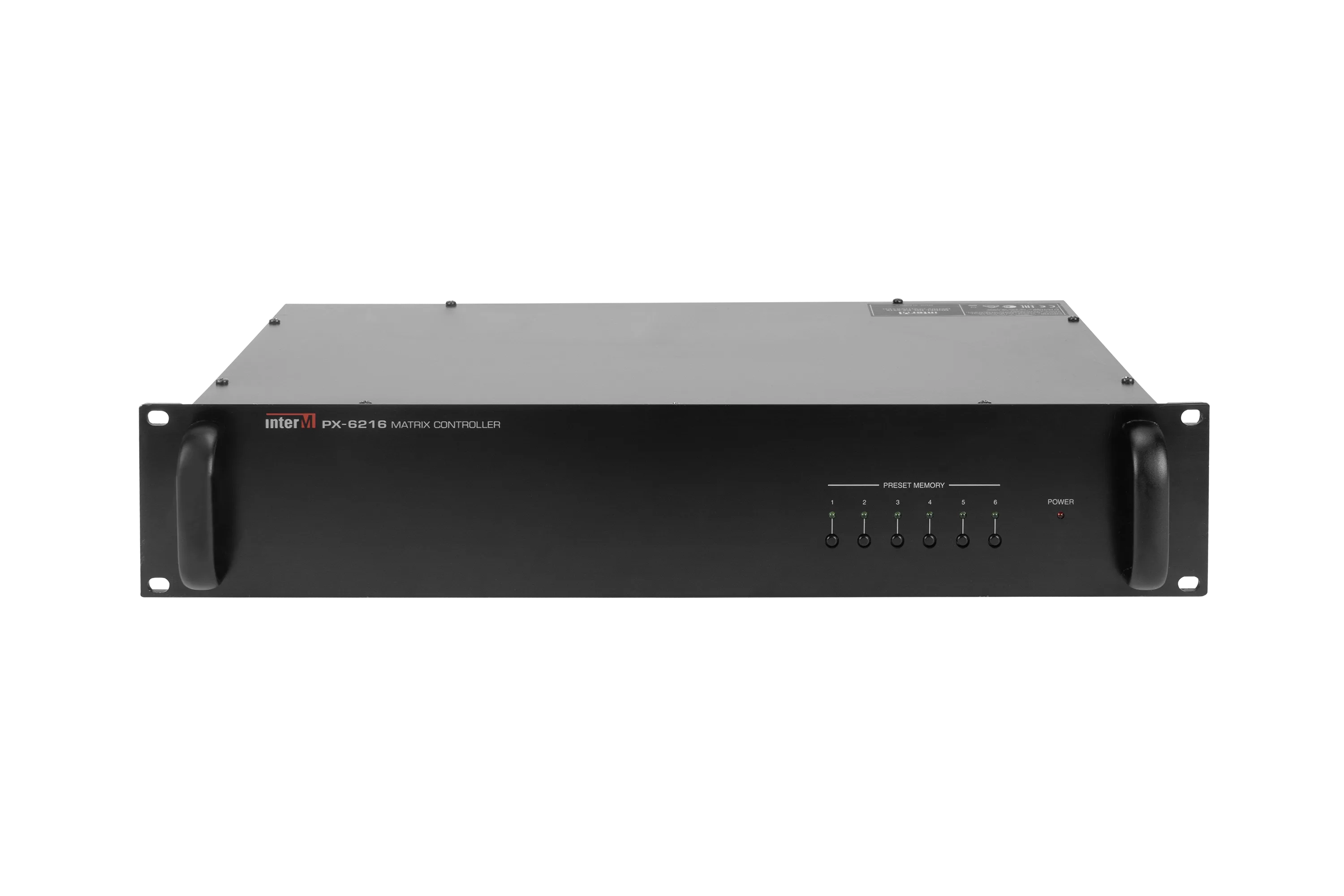

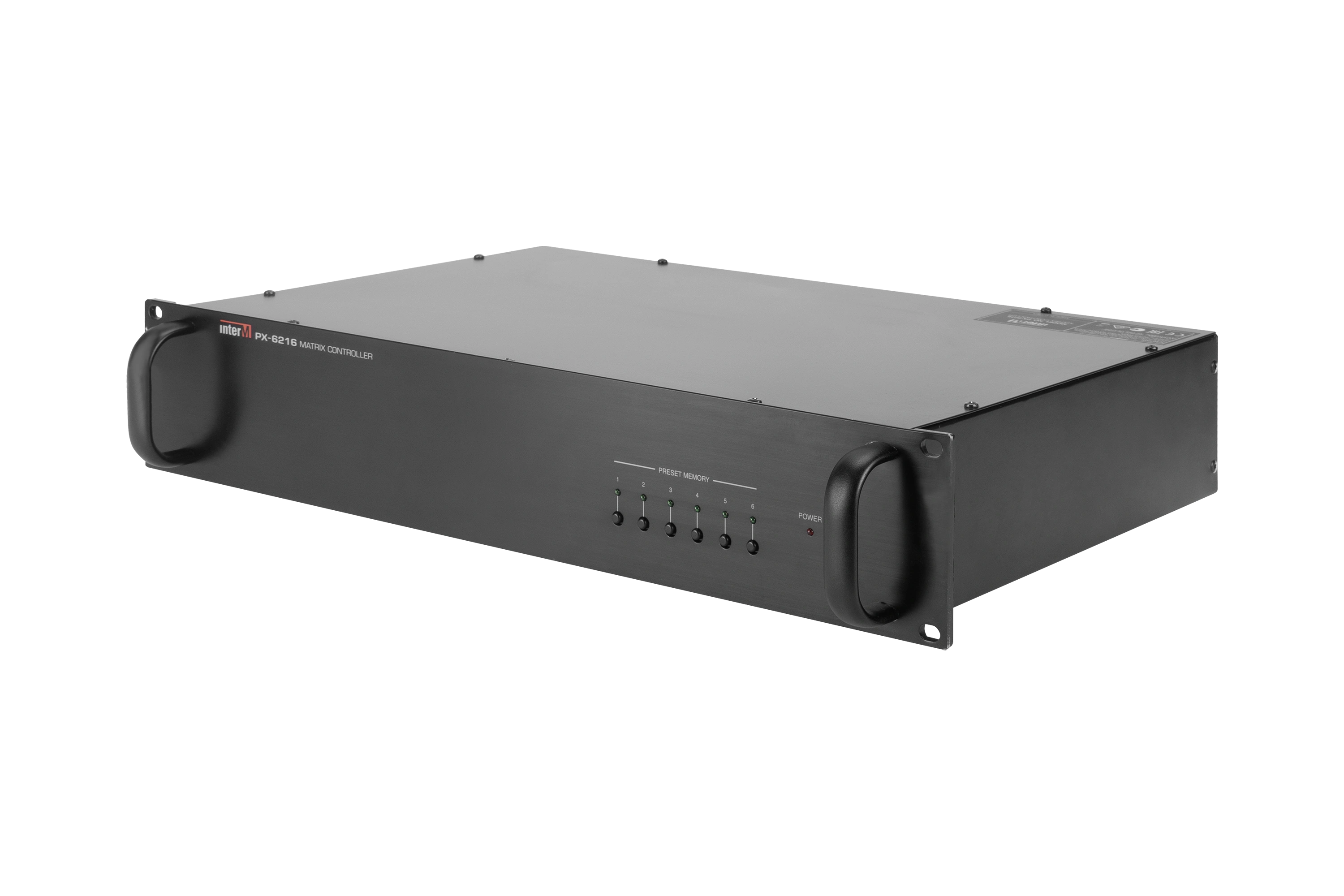

PX-6216 Inter-M матричный аудиоконтроллер: характеристики, документация, цены

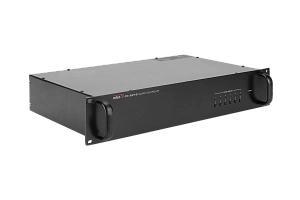

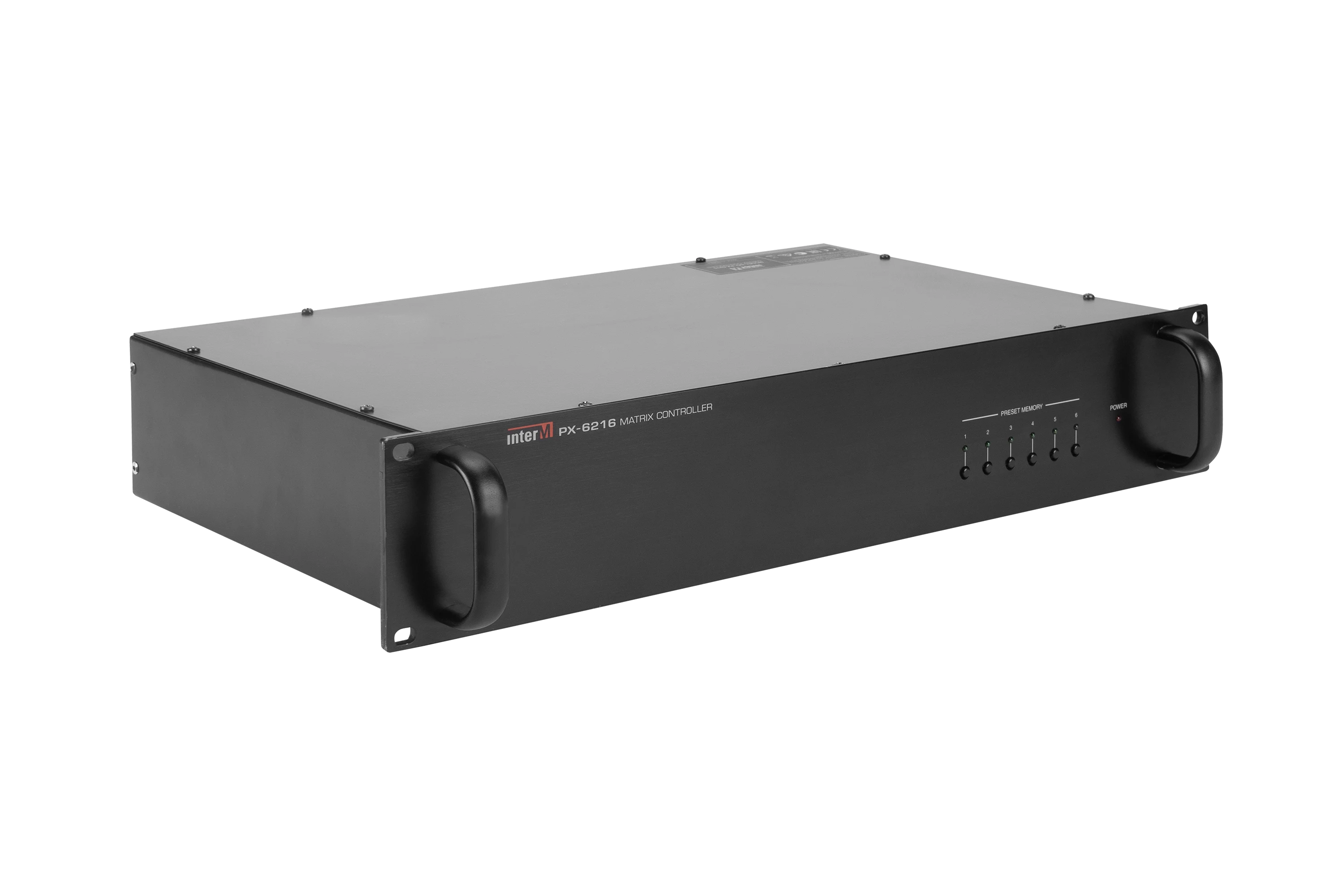

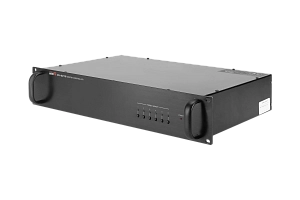

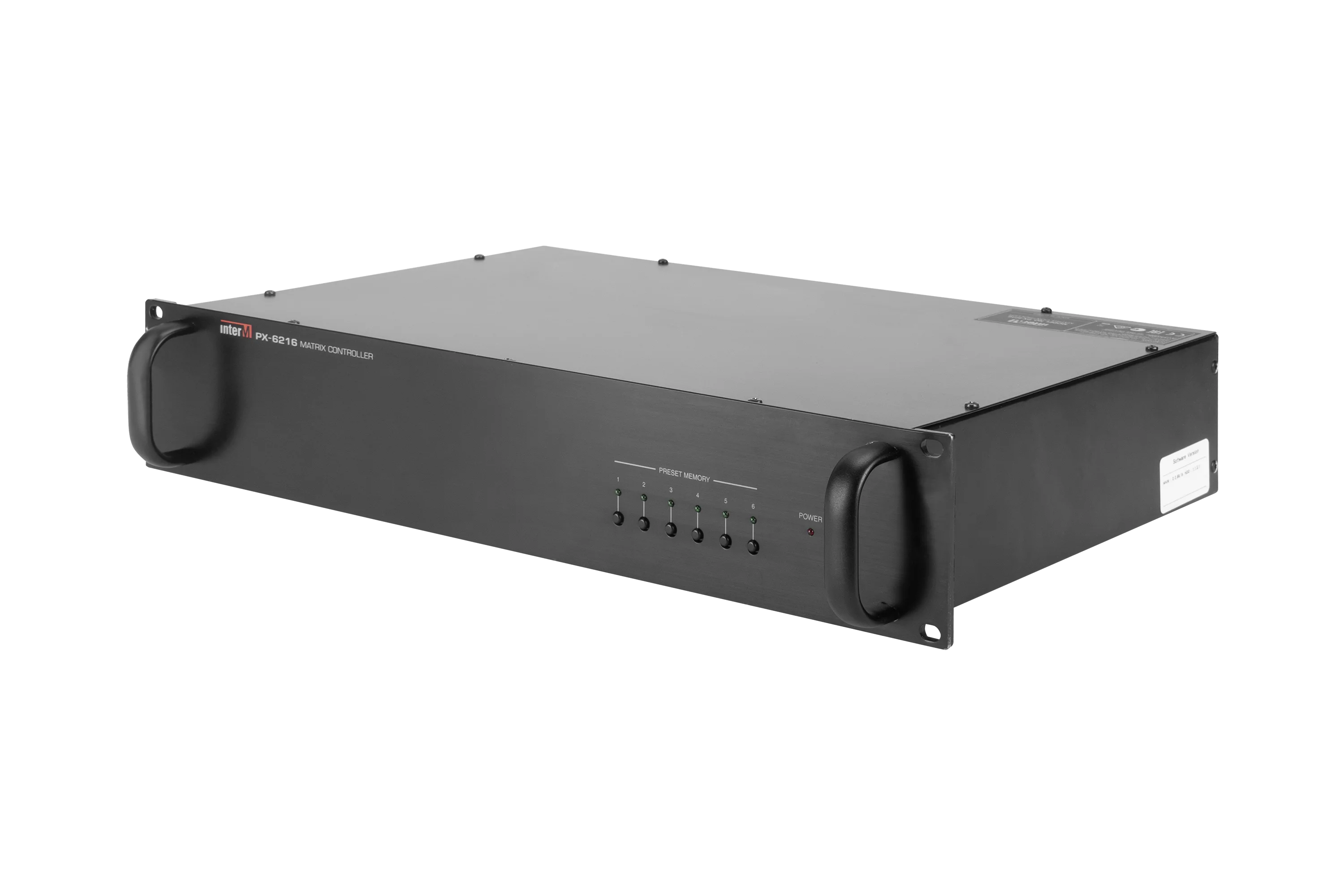

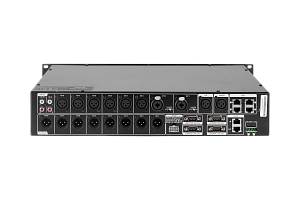

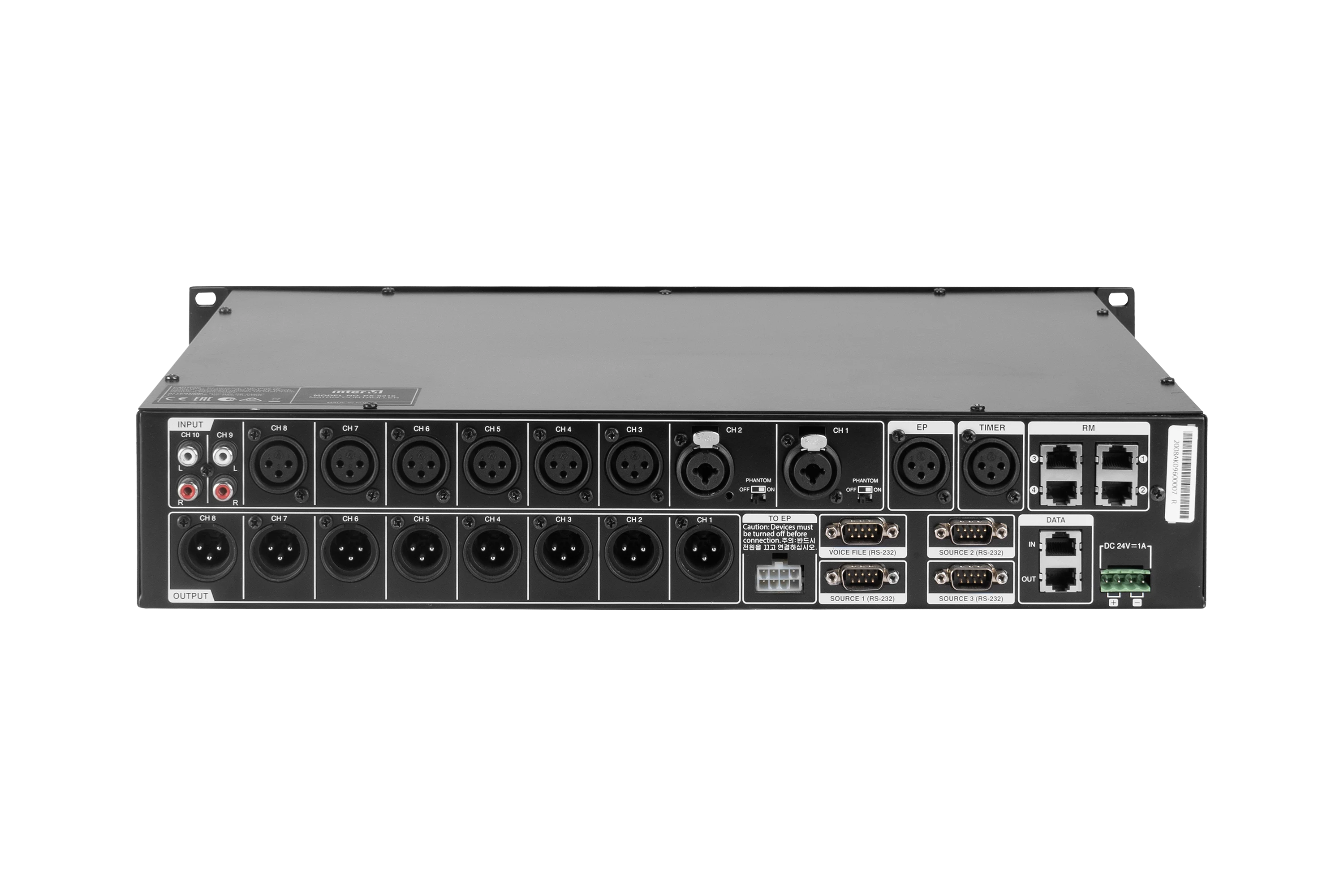

PX-6216

Матричный аудиоконтроллер

В наличии

Стоимость и наличие изделия уточняйте у наших менеджеров по телефону
8 (812) 207-50-97

Приносим извинения за временные неудобства!

Описание PX-6216

С помощью аудиоматричного контроллера PX-6216 можно реализовать автоматическую систему оповещения и управления эвакуацией 3, 4 или 5 типа на 8 каналов с количеством зон до 160-ти. Кроме автоматического выполнения различных сценариев эвакуации при пожаре, контроллер обеспечивает: стыковку с системой оповещения ГО и ЧС, позонное речевое оповещение с помощью удалённых микрофонных панелей RM-6024 или через АТС при использовании телефонного контроллера TP-6231A, трансляцию заранее записанных сообщений и сигналов по расписанию, музыкальную трансляцию.

Для управления СОУЭ на основе PX-6216, можно использовать компьютер, подключенный через блок сопряжения DIB-6000. С помощью ПК осуществляется настройка, мониторинг и управление системой. Вся информация о состоянии и режимах работы оборудования передается по контролируемой линии связи с интерфейсом RS-485.

Подключение зон оповещения выполняют блоки расширения матричного контроллера ECS-6216MS.

Питание блока PX-6216 осуществляется от блока контроля и распределения питания PD-6359. Конструкция устройства предусматривает установку в стандартный 19' аппаратный шкаф.

Функциональные возможности

8 каналов трансляции

Конфигурация матрицы 16х8 позволяет транслировать сигнал от любого из 16-ти источников в любой из 8-ми независимых каналов

До 160 зон оповещения

С использованием дополнительных блокв расширения ECS-6216MS, каждый из которых рассчитан на 16 зон. Подключить возможно до 10 блоков расширения

Программируемые сценарии эвакуации

до 160 различных сценариев эвакуации, запуск которых осуществляется по «сухому контакту»

Управление источниками сигнала

Четыре порта RS-232 позволяют дистанционно управлять источниками музыкальной трансляции: CD-611, CD-610, CD-6208, TU-610, TU-6200

Гибкая система приоритетов

Наивысшим приоритетом обладают сигналы пожарного оповещения, системы ГО и ЧС, сообщения с микрофонных консолей и телефонных контроллеров. Уровни приоритета для источников музыкальной трансляции задаются пользователем

Подключение персонального компьютера

С помощью компьютера можно дистанционно управлять всеми режимами работы контроллера PX-6216, а также другого оборудования серии 6000

Быстрое переключение между конфигурациями

С помощью ПК можно создать и записать до 12-ти различных конфигураций системы (пресетов). Включение первых шести пресетов осуществляется с помощью кнопок на передней панели устройства

Организация громкоговорящей связи

Контроллер имеет 4 входа для подключения микрофонных панелей RM-6024 или телефонных контроллеров TP-6231. С помощью блоков RME-6108 количество таких входов может быть увеличено до 32-х

Работа с двух- и трехпроводными линиями

Устройство позволяет формировать 3-х проводные линии трансляции, которые необходимы при использовании на этих линиях аттенюаторов ATT-03 или ATT-30
Технические характеристики PX-6216

Количество каналов

8

Количество зон

до 160

Уровни приоритета

Emergency > Timer > RM 1 > RM 2 > RM 3 > RM 4 > BGM

Интерфейс управления

RS-485, 9600 бит/с
(до 1000 метров)

Интерфейс для управления цифровым магнитофоном

RS-232 (до 12 метров)

Количество универсальных входов

2

Количество линейных входов

8

Количество линейных выходов

8

Диапазон частот, Гц

20 ... 20000

Коэффициент нелинейных искажений, %

<0.01% (LINE)
<0.1% (MIC)

Отношение сигнал/шум, дБ

>85 (LINE)
>60 (MIC)

Напряжение питания

24 В постоянного тока

Потребляемая мощность в дежурном режиме (24В), Вт

14,3

Максимальная потребляемая мощность (24В), Вт

14,3

Диапазон рабочих температур, °С

-10 ... +40

Количество установочных мест (в юнитах)

2U

Глубина установки, мм

285

Масса оборудования нетто, кг

4,46

Габаритные размеры оборудования (ШхВхГ), мм

482х88х322

Масса оборудования с упаковкой, кг

6,125

Габаритные размеры упаковки (Ш×В×Г), мм

570х185х460

Развернуть все
Скачать документацию
- Руководство
  пользователя PX-6216
- Схема Autocad PX-6216
- Сертификат транспортной безопасности PX-6216
- Сертификат пожарной безопасности PX-6216
- Программное
  обеспечение PX-6216
Задать вопрос
Напишите нам

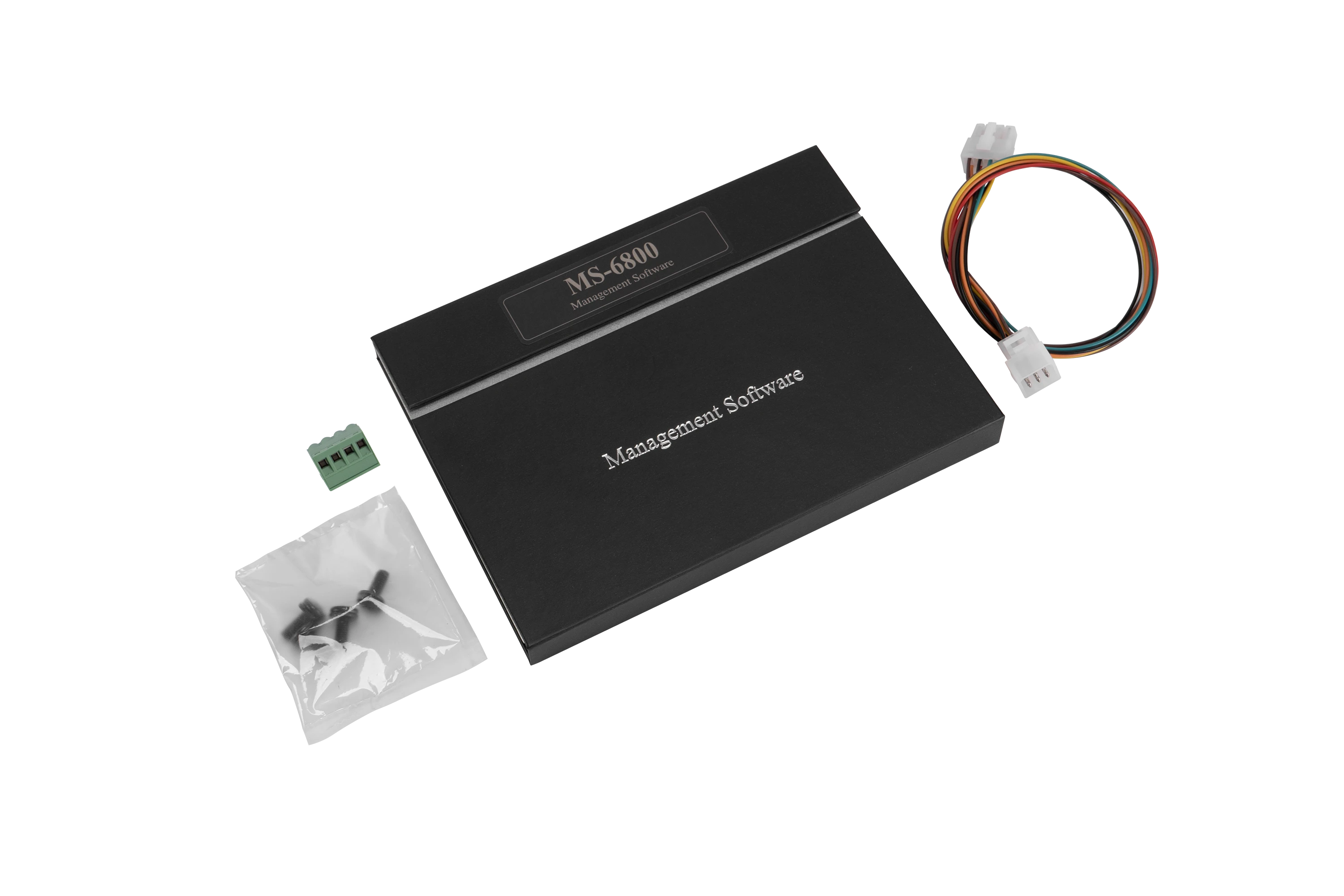

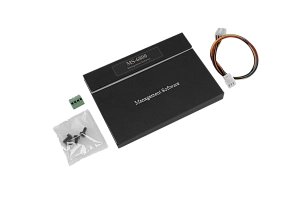

- Здравствуйте. Подскажите, как правильно выполнить обновление MS-6800 server? Сейчас стоит версия 1.1.2.1
  Обновление как таковое для данного ПО не предусмотрено, требуется переустановка ПО. На сайте arstel.com можно найти актуальную версию программы MS-6800 и бесплатно скачать её.
  Следует учитывать, что при удалении ПО из ПК конфигурация системы оповещения из памяти компьютера также удаляется. При подключении АРМ с вновь установленным ПО к PX-6216 настройки из контроллера в MS-6800 не могут быть загружены.
