PP-6213
Предварительный усилитель-микшер
| Количество каналов | 1 |
| Уровней приоритета | 3 |

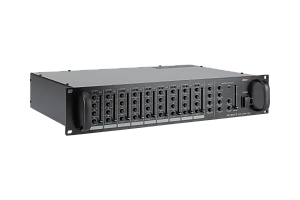

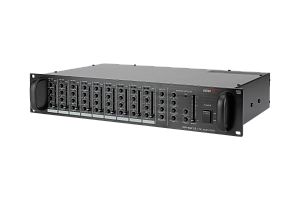

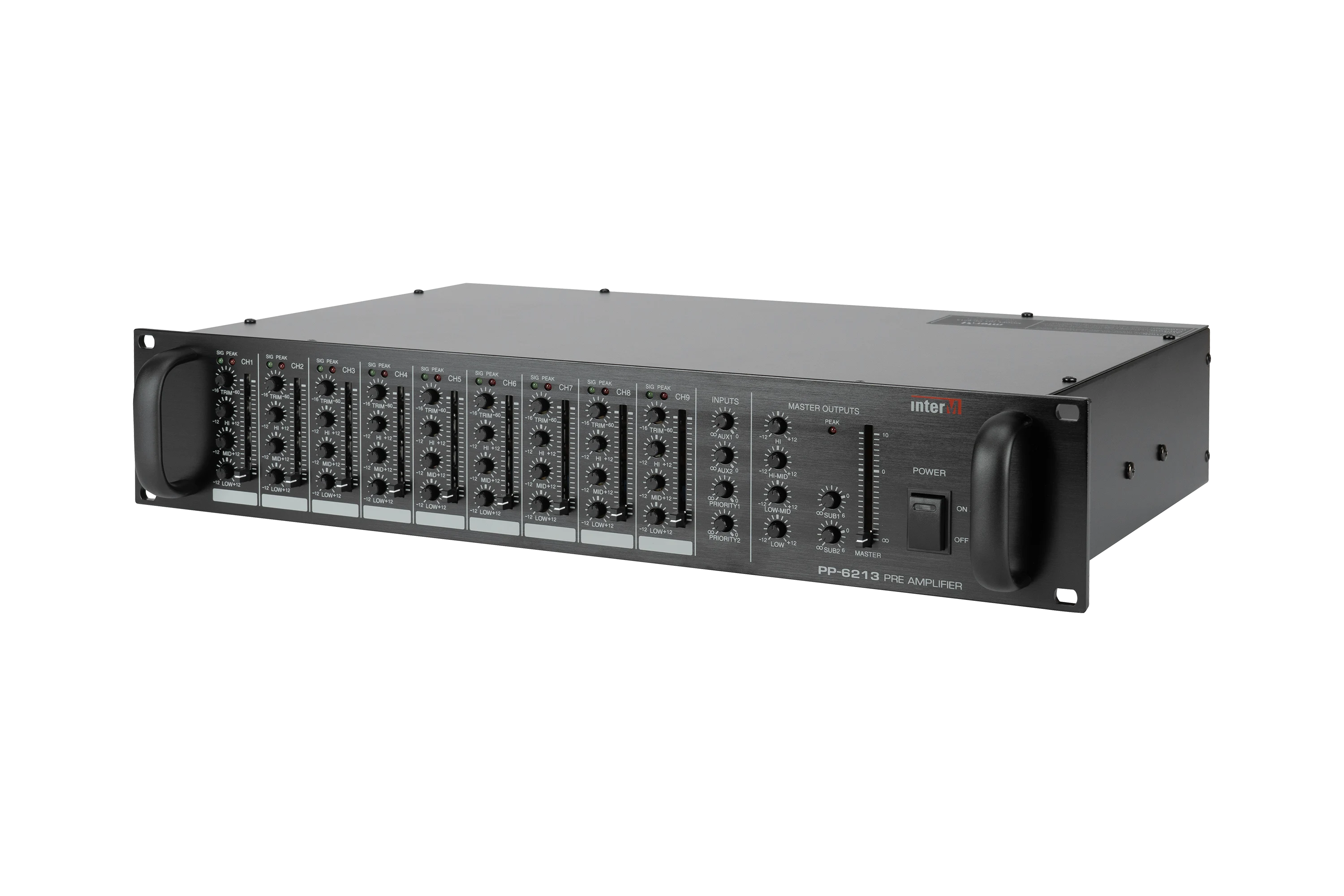

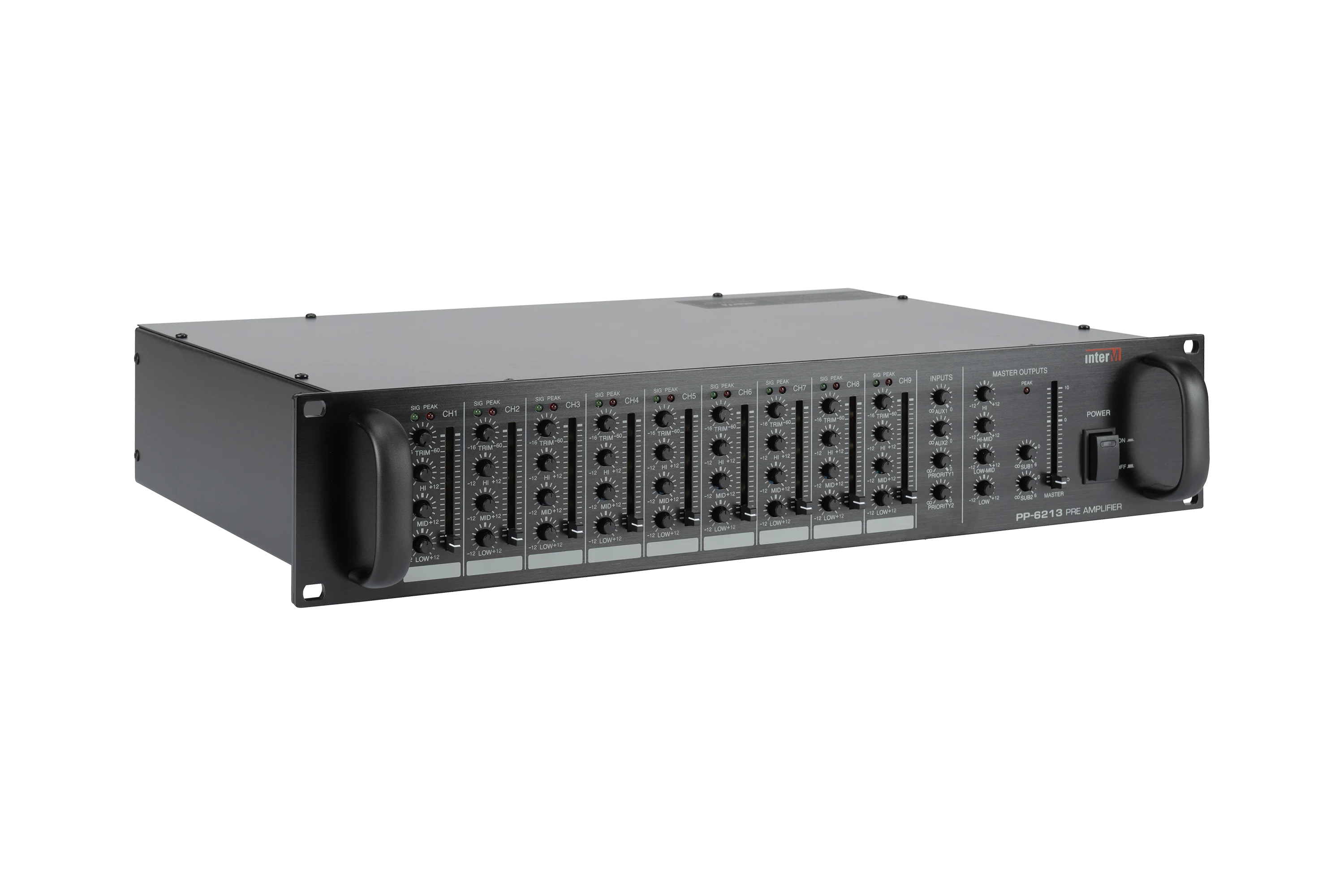

Предварительный усилитель-микшер Inter-M PP-6213
Блок PP-6213 предназначен для применения в системах звуковоспроизведения и позволяет смешивать и согласовывать аудиосигналы от различных источников.
В устройстве предусмотрено 9 универсальных, 2 дополнительных линейных и 2 приоритетных линейных входа. Использование различных разъемов позволяет подключать к блоку PP-6213 самые разнообразные источники сигнала: бытовые мультимедийные центры, спутниковые приемники, профессиональные CD проигрыватели, тюнеры, микрофоны и т.д. Большинство входов и выходов являются симметричными. Балансные схемы на входах и выходах устройства обеспечивают эффективное подавление помех, которые наводятся на соединительном кабеле.
Предварительный усилитель-микшер позволяет не только смешивать сигналы с предустановленным уровнем громкости. С помощью одного усилителя-микшера пользователь может реализовать систему с 3-мя уровнями приоритета. Для этого предусмотрены 2 приоритетных линейных входа, а также 2 универсальных входа с возможностью установки для них приоритета. При появлении сигнала на более приоритетном входе сигналы менее приоритетных входов автоматически приглушаются.

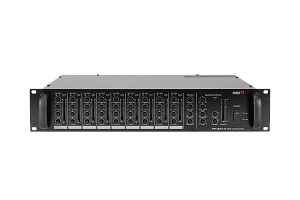

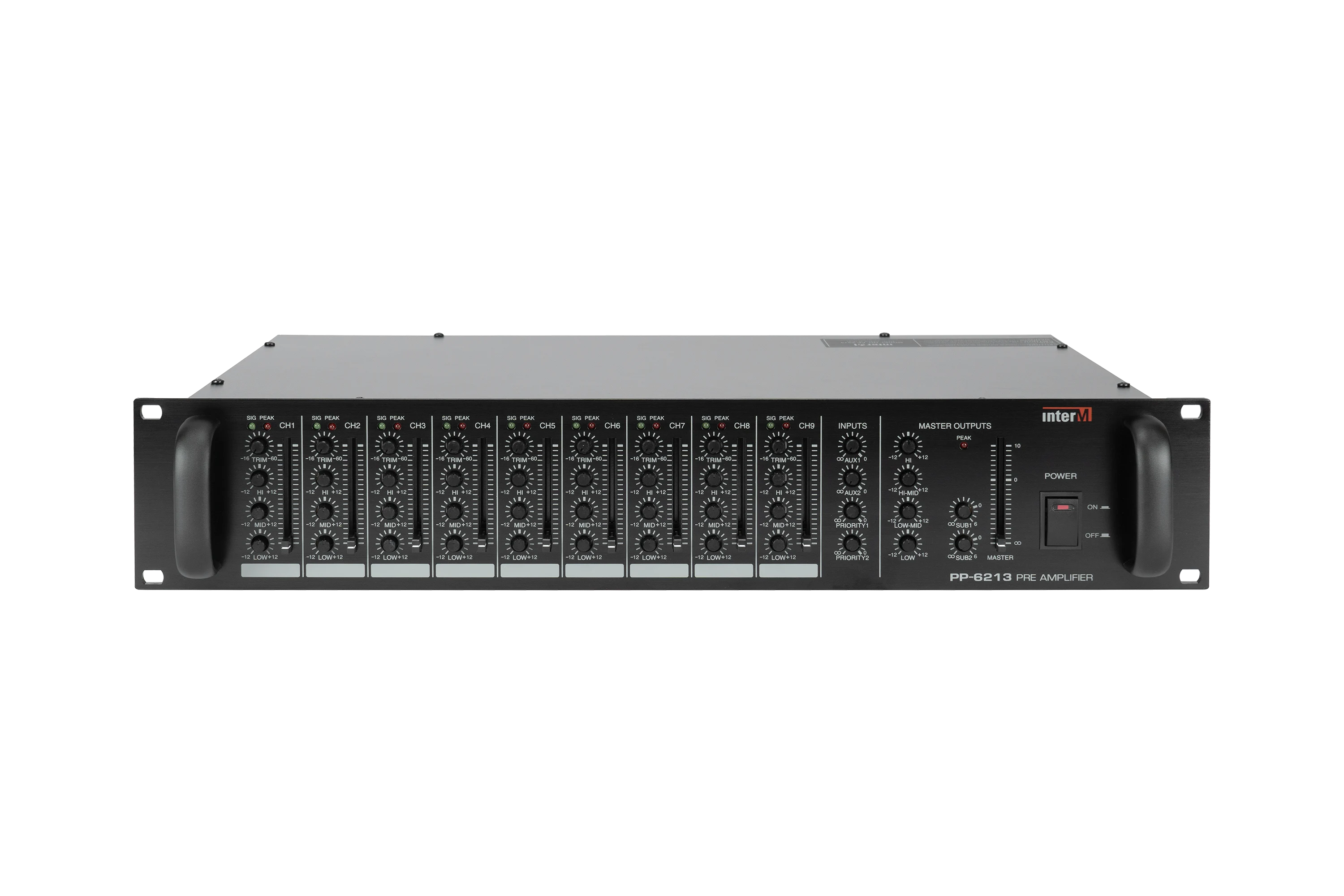

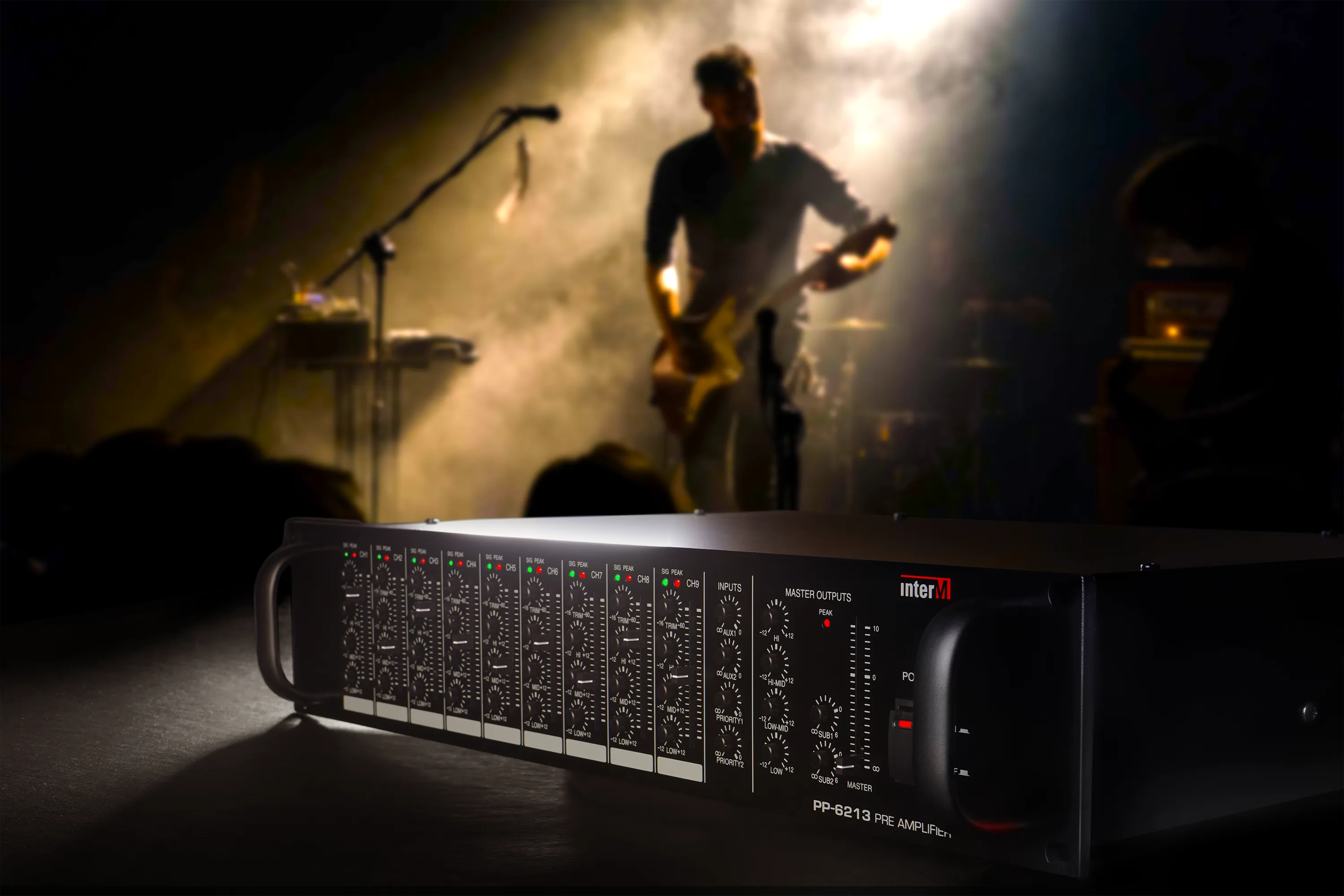

На передней панели предусмотрены регуляторы громкости и чувствительности, 3-полосный эквалайзер для каждого универсального входа и 4-полосный эквалайзер для выхода, индикаторы перегрузки. Индикаторы перегрузки позволяют пользователю отслеживать возникновение нелинейных искажений, связанных с ограничением сигнала, и вносить требуемые изменения в настройки предварительного усилителя-микшера.

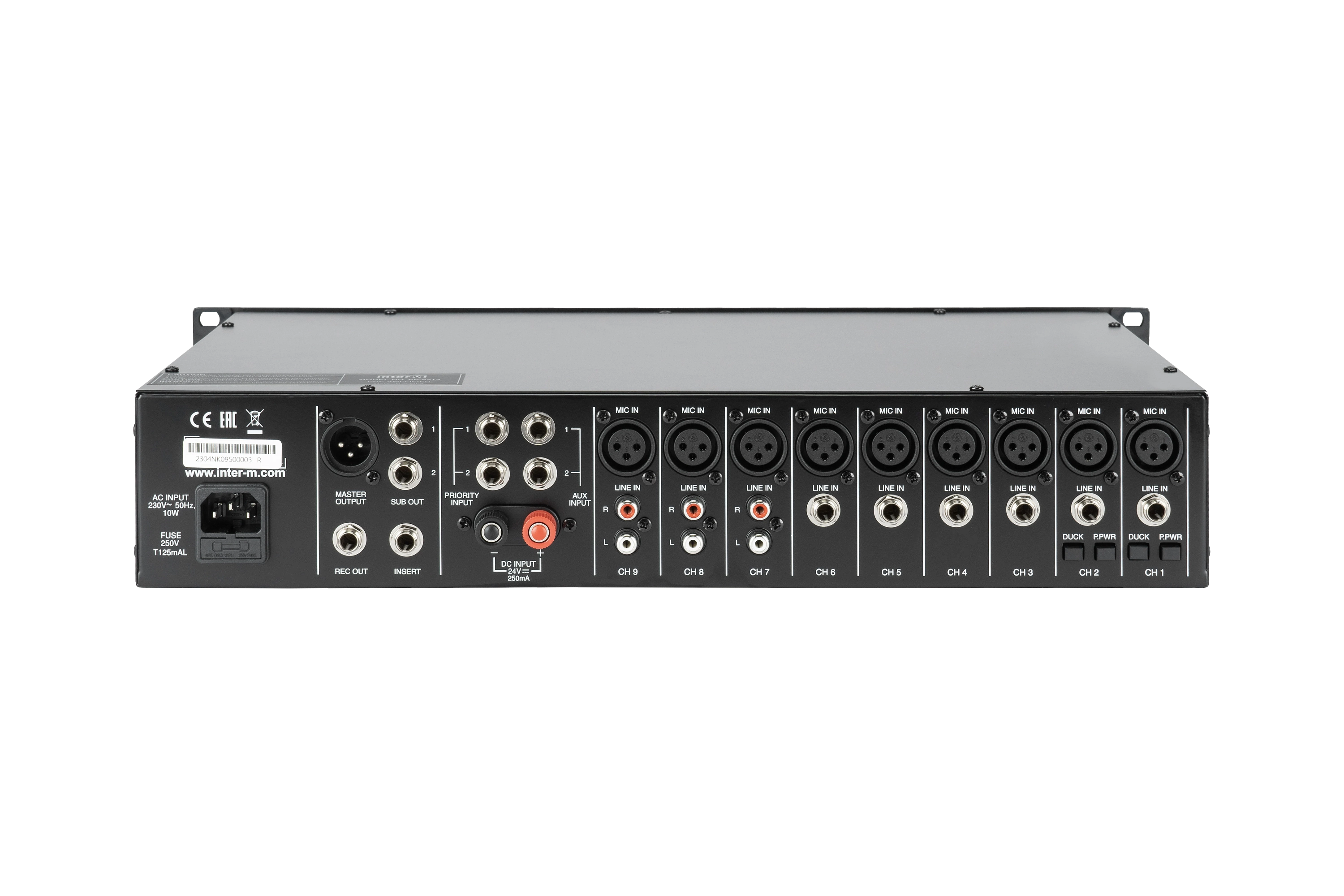

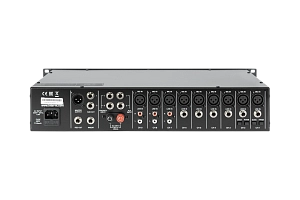

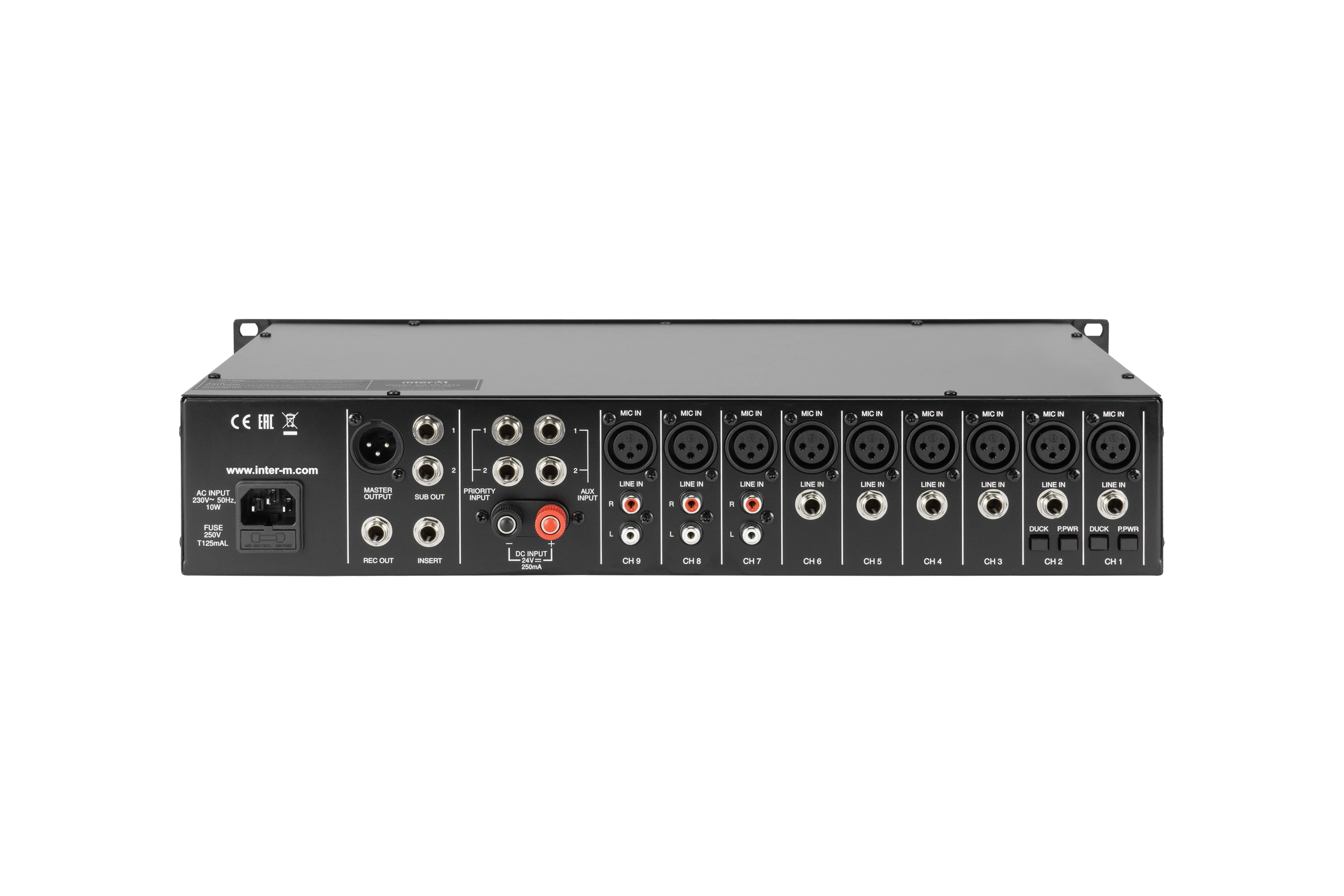

Кроме линейного выхода MASTER, на задней панели устройства предусмотрены 2 дополнительных линейных выхода, выход для подключения записывающего устройства и разъем INSERT для подключения блоков обработки звука. Это расширяет возможности применения блока PP-6213.
Питание устройства осуществляется от сети 220 В 50 Гц или от источника 24 В постоянного тока, например, блока PD-6359.
Конструкция блока предусматривает установку в стандартный 19’’ аппаратный шкаф.
Функциональные возможности
1 канал
Обеспечивает предварительное усиление и обработку моносигнала
Приоритетные входы
Входы PRIORITY 1 и 2 обладают наивысшим приоритетом, входам 1 и 2 из числа универсальных соответствует активируемый приоритет второго уровня
9 универсальных / 2 линейных входа
Универсальные входы оснащены регуляторами чувствительности и предназначены для работы с источниками сигнала микрофонного и линейного уровней, 2 дополнительных линейных входа (AUX)
Фантомное питание
Универсальные входы 1 и 2 имеют отключаемое фантомное питание 18 В для питания конденсаторных микрофонов
Раздельная регулировка уровня входных сигналов
Осуществляется регуляторами на передней панели
3-полосный эквалайзер
для каждого универсального входа
Позволяет корректировать амплитудно-частотную характеристику сигнала по каждому из 9 входов в пределах ±12 дБ на частотах 100, 1000, 10000 Гц
Master эквалайзер на выходе
Позволяет корректировать амплитудно-частотную характеристику сигнала на выходе в пределах ±12 дБ на частотах 80, 400, 2000, 10000 Гц
Резервное питание 24 В
Предусмотрена возможность подключения резервного источника питания напряжением 24 В
Технические характеристики PP-6213
Развернуть все
Способ установки
в стандартную стойку 19"
Комплектация

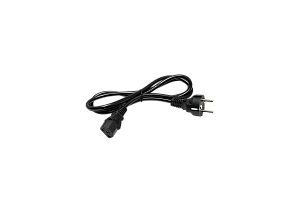

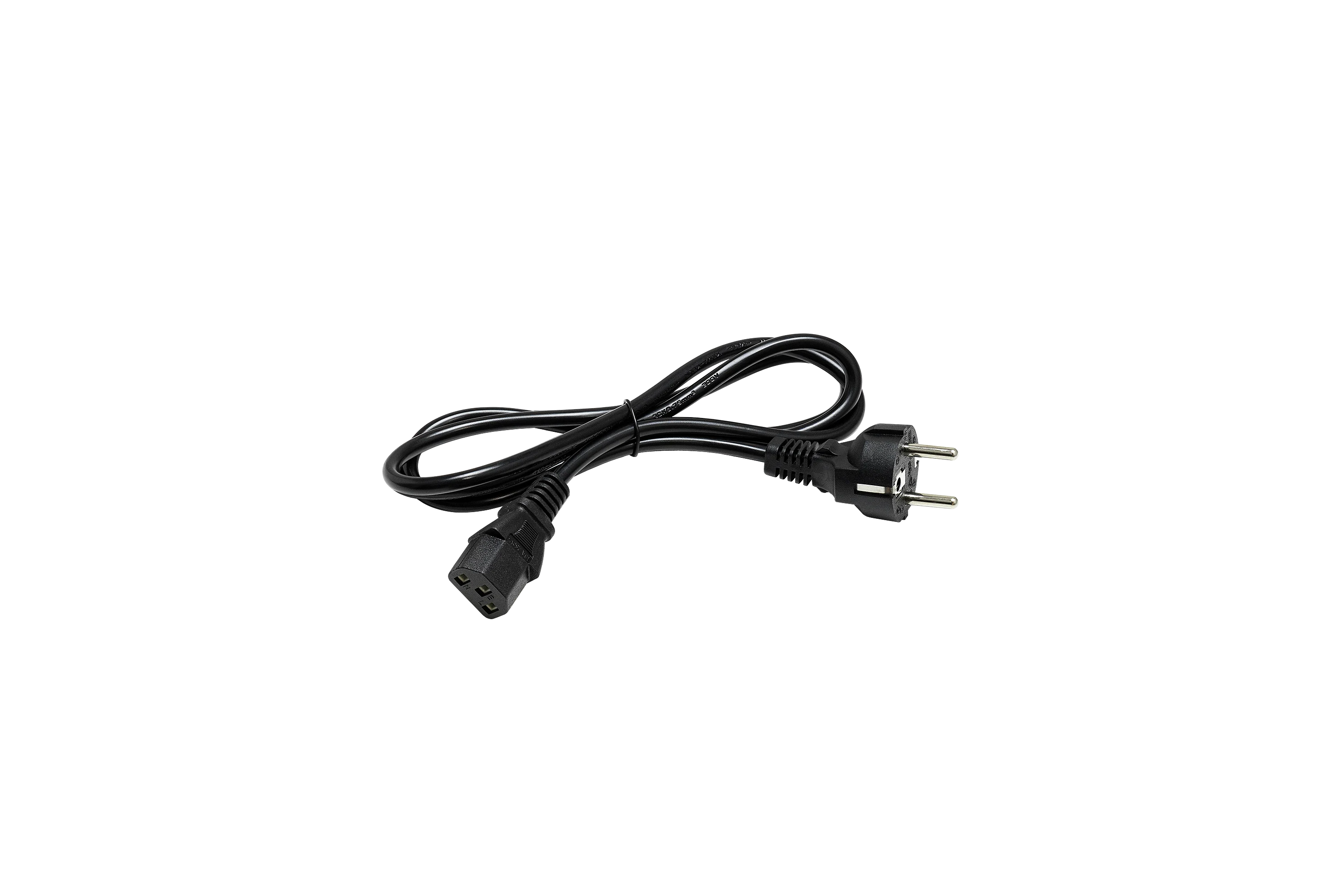

Блок 1шт, комплект крепежа для установки блока в аппаратный шкаф, сетевой кабель питания, руководство пользователя
