PP-6214
Предварительный усилитель-микшер
| Количество каналов | 2 |
| Уровней приоритета | 3 |

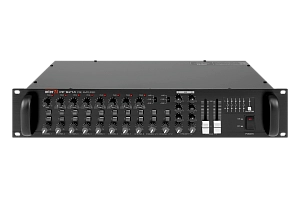

Предварительный усилитель-микшер Inter-M PP-6214
Предусилитель PP-6214 предназначен для применения в системах звуковоспроизведения и позволяет смешивать и согласовывать аудио сигналы от различных источников.
В устройстве предусмотрено 1 микрофонный, 7 универсальных, 2 линейных стерео и 2 приоритетных линейных входа. Пользователь может подключить любой вход к любому из 2-х каналов. Использование различных разъемов позволяет подключать к блоку PP-6214 самые разнообразные источники сигнала: бытовые мультимедийные центры, спутниковые приемники, профессиональные CD проигрыватели, тюнеры, микрофоны и т.д. Большинство входов и выходов являются симметричными. Балансные схемы на входах и выходах устройств обеспечивают эффективное подавление помех, которые наводятся на соединительном кабеле.
Предусилитель позволяет не только смешивать сигналы с предустановленным уровнем громкости. С помощью одного блока PP 6214 пользователь может реализовать двухканальную систему с 3-мя уровнями приоритета. Для этого предусмотрены 2 линейных и 1 микрофонный вход, обладающие приоритетом. При появлении на них сигналов, сигналы на менее приоритетных входах автоматически приглушаются.

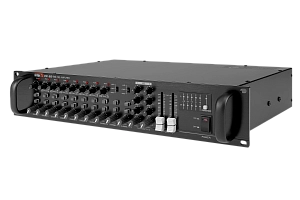

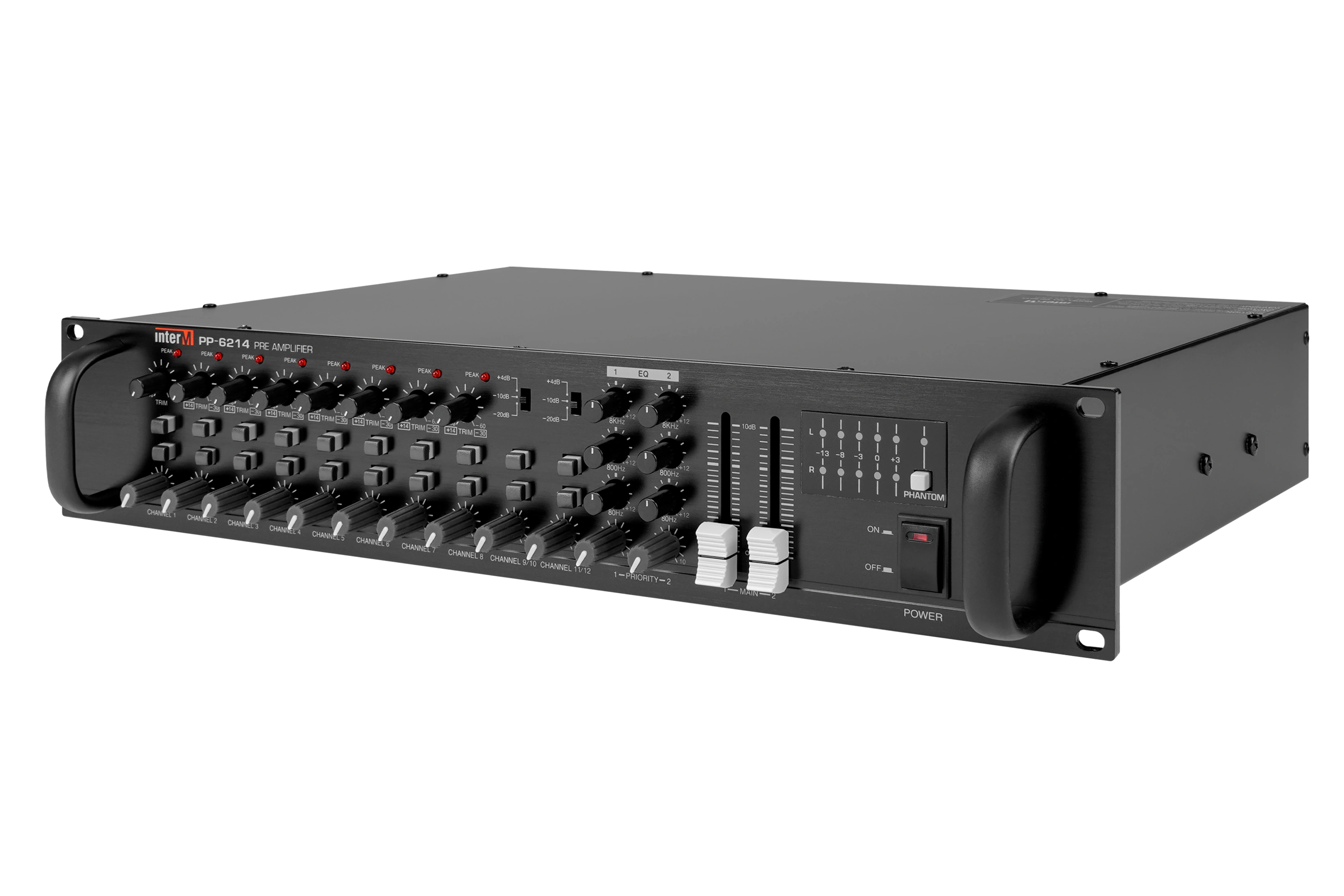

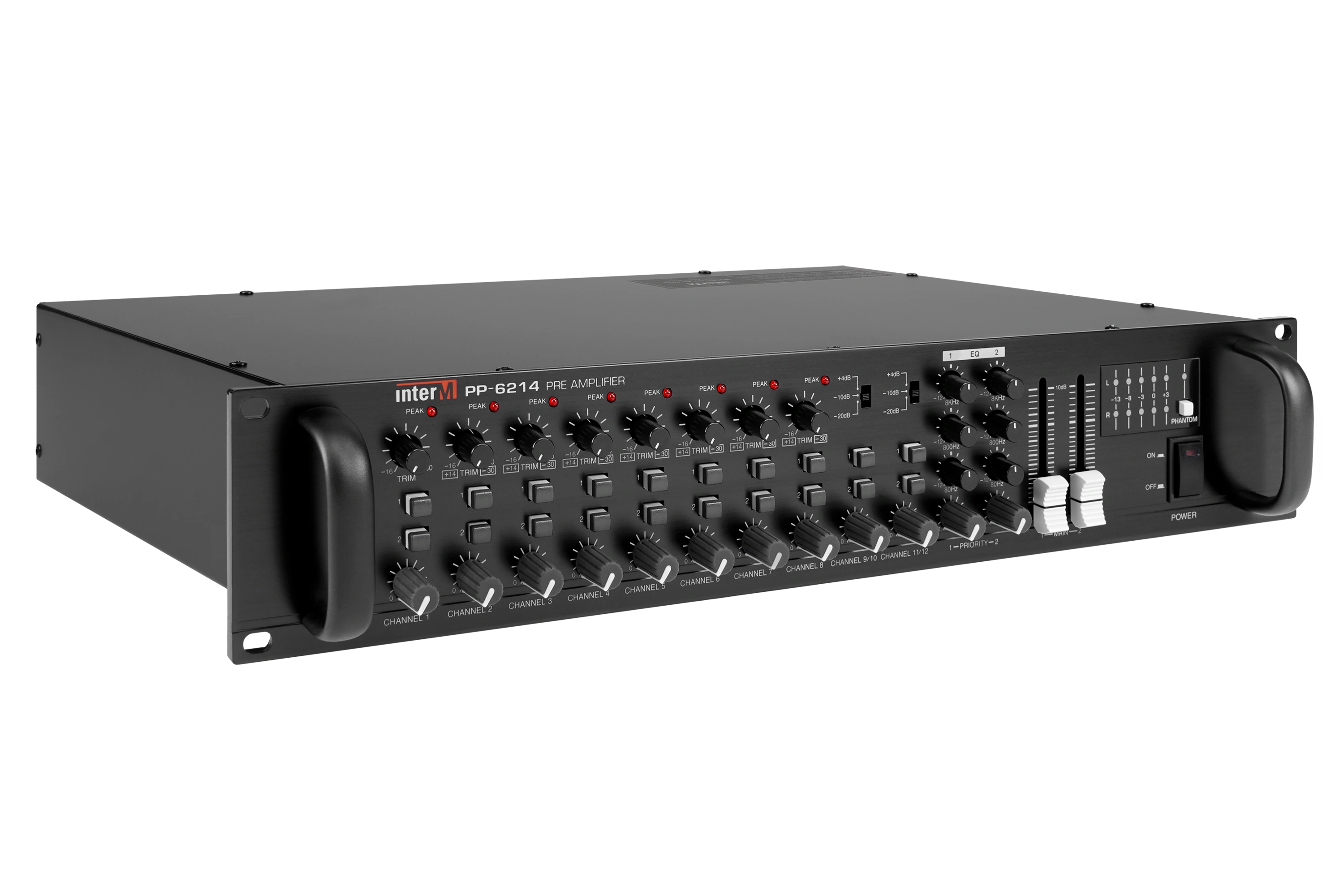

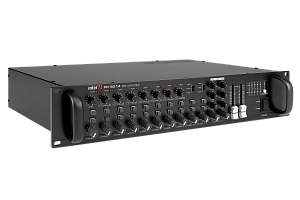

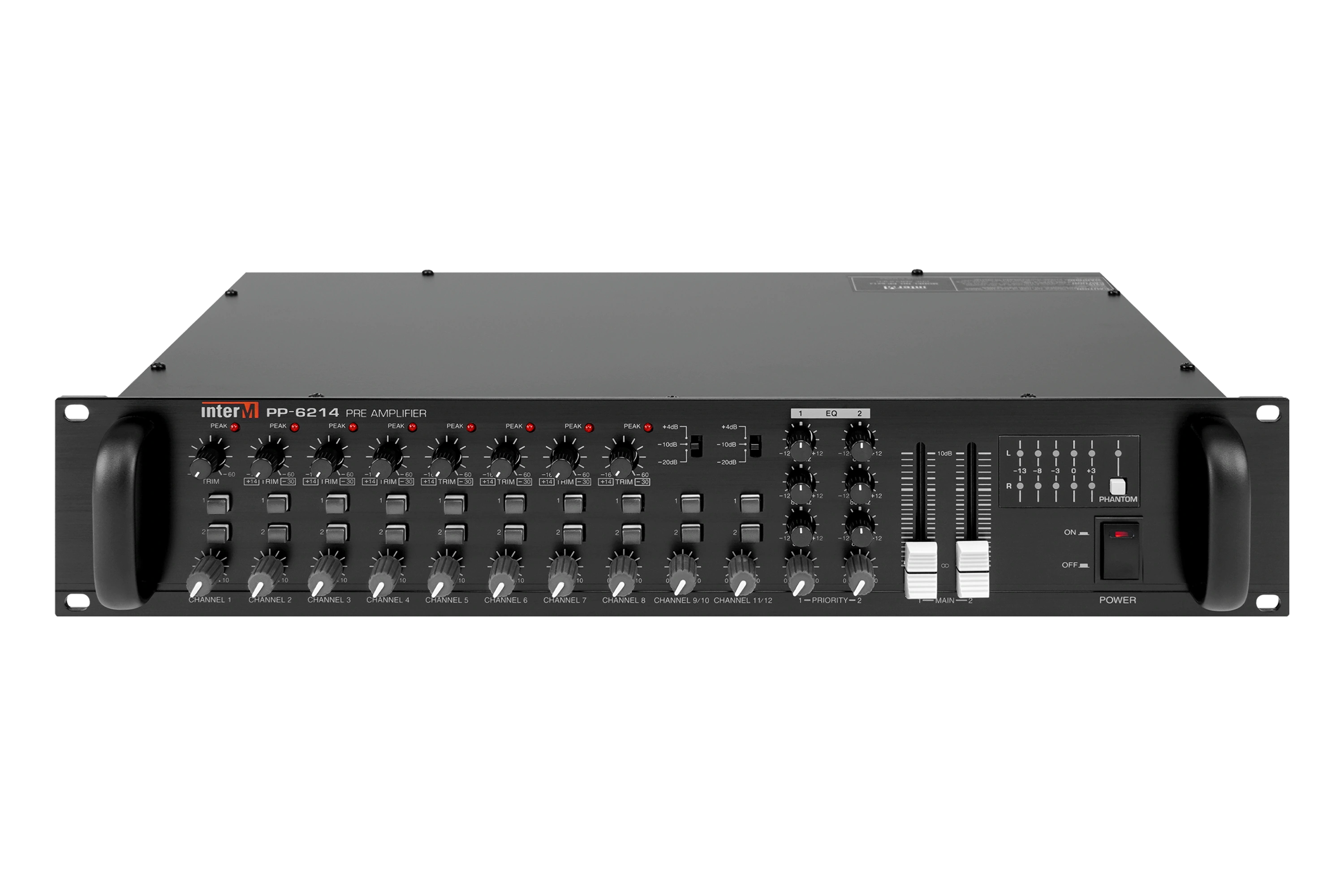

На передней панели предусмотрены регуляторы громкости и чувствительности, 3-полосный эквалайзер для каждого выхода, индикаторы перегрузки, индикаторы уровней выходных сигналов. Индикаторы перегрузки позволяют пользователю отслеживать возникновение нелинейных искажений, связанных с ограничением сигнала, и вносить требуемые изменения в настройки предварительного усилителя-микшера.

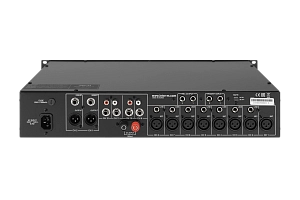

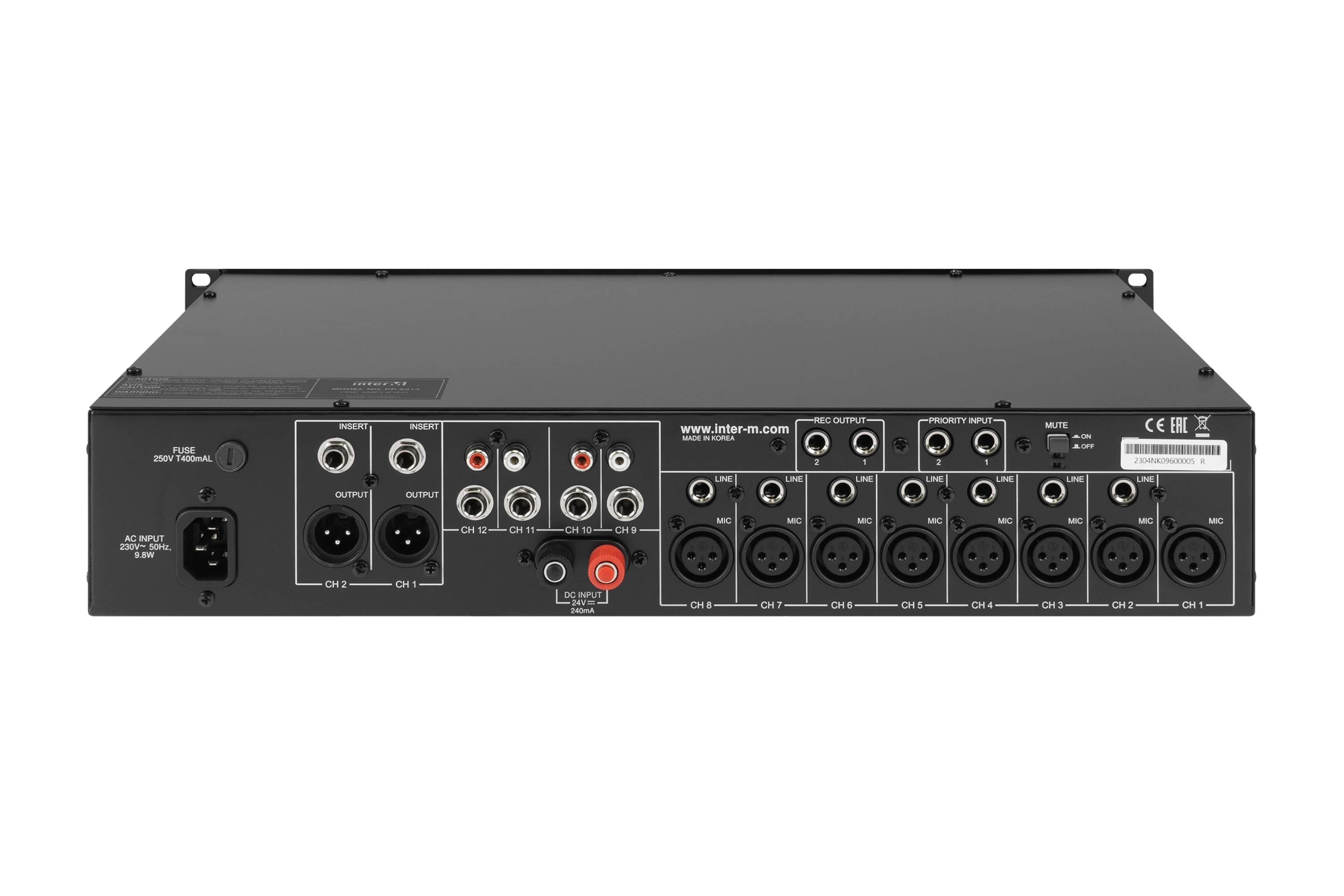

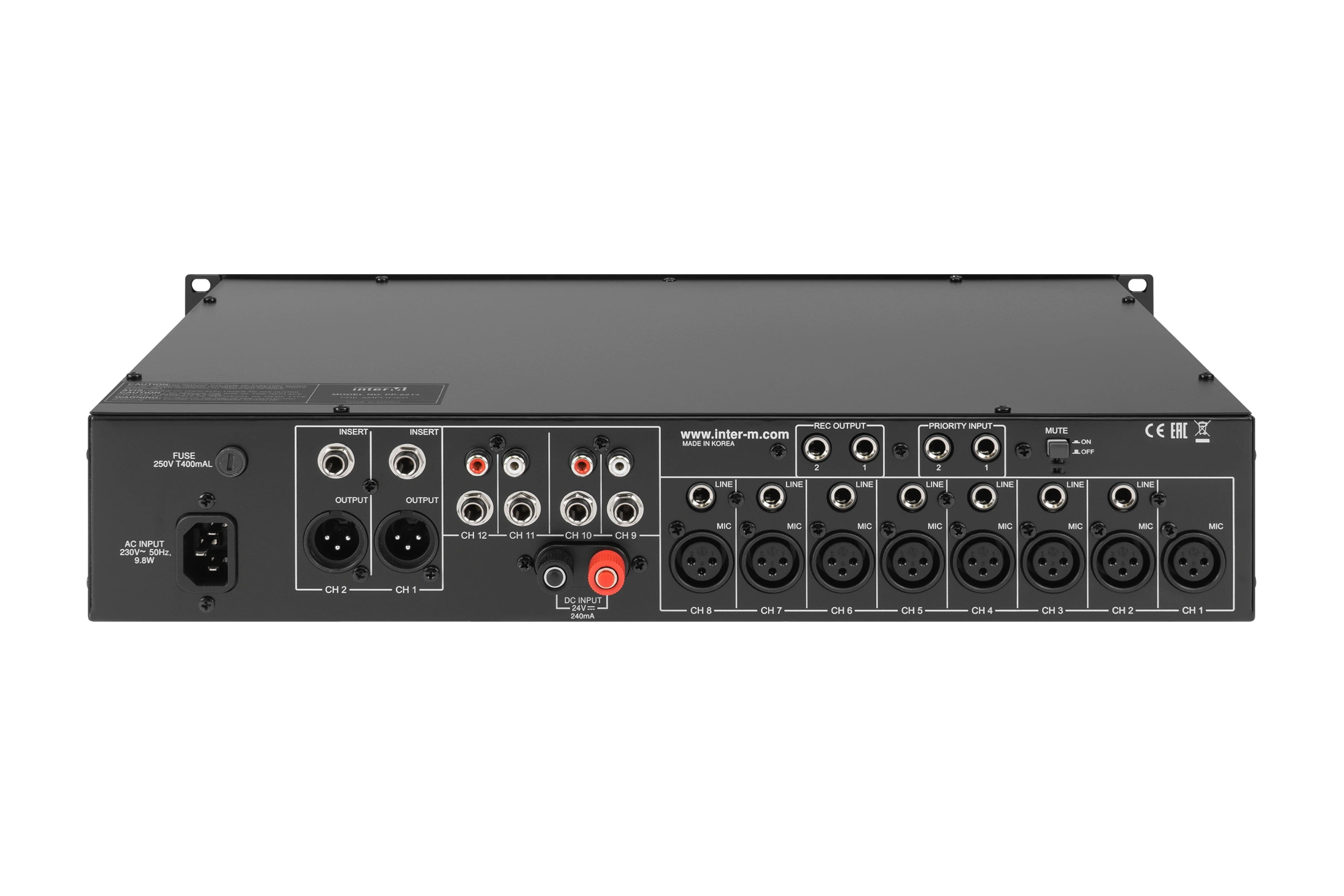

Кроме линейных выходов MASTER на задней панели устройства предусмотрено 2 дополнительных линейных выхода для подключения записывающего устройства и разъемы INSERT для подключения блоков обработки звука. Это расширяет возможности применения PP-6214.
Питание устройства осуществляется от сети 220 В 50 Гц или от источника 24 В постоянного тока, например, блока PD-6359.
Конструкция блока PP-6214 предусматривает установку в стандартный 19' аппаратный шкаф.
Функциональные возможности
2 независимых канала
Предназначен для предварительного усиления и обработки моно и стерео сигналов
Приоритетные входы
Входы PRIORITY 1 и 2 обладают наивысшим приоритетом, у входа MIC1 приоритет второго уровня
Раздельная регулировка уровня входных сигналов
Осуществляется регуляторами, расположенными на передней панели
Кнопки выбора
канала микширования
Данные кнопки с фиксацией позволяют подключать аудио сигнал с любого из входов 1-8 к любому каналу или одновременно к обоим каналам микширования
Дополнительные выходы на записывающие устройства
Для записи транслируемых аудио программ на внешних устройствах хранения
Дополнительный вход/выход для устройств внешней обработки звука
Для подключения внешних устройств обработки звука
3-полосные эквалайзеры
для каждого выхода
Обеспечивают регулировку амплитудно-частотной характеристики сигнала в пределах ±12 дБ на частотах 80, 800, 8000 Гц на выходе каждого канала
Резервное питание 24В
Предусмотрена возможность подключения резервного источника питания напряжением 24 В
Технические характеристики PP-6214
Развернуть все
Способ установки
в стандартную стойку 19"
Комплектация

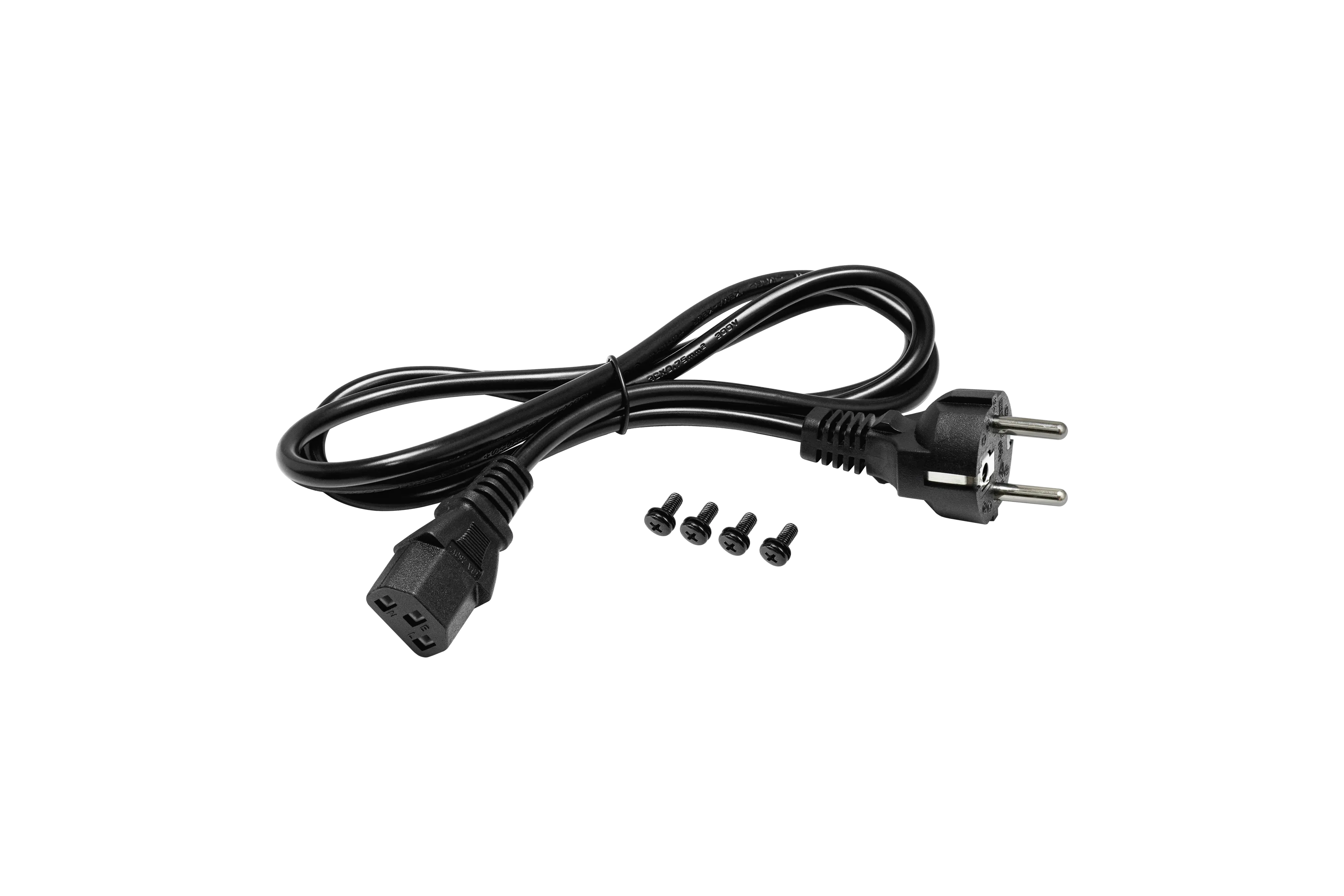

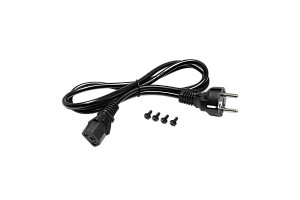

Блок 1шт, комплект крепежа для установки блока в аппаратный шкаф, сетевой кабель питания, руководство пользователя
