PA-6312

Трансляционный усилитель мощности

Количество каналов 1
Номинальная мощность на канал, Вт 120

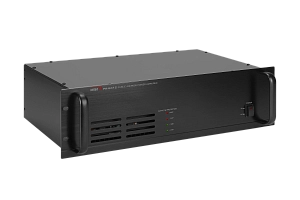

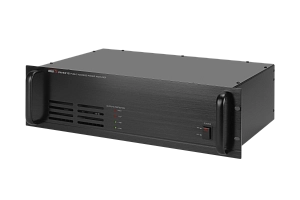

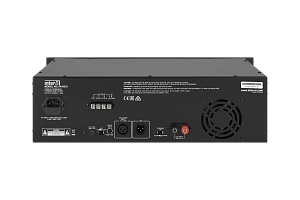

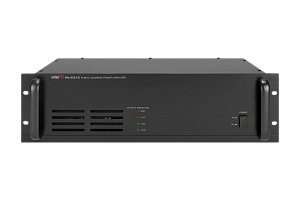

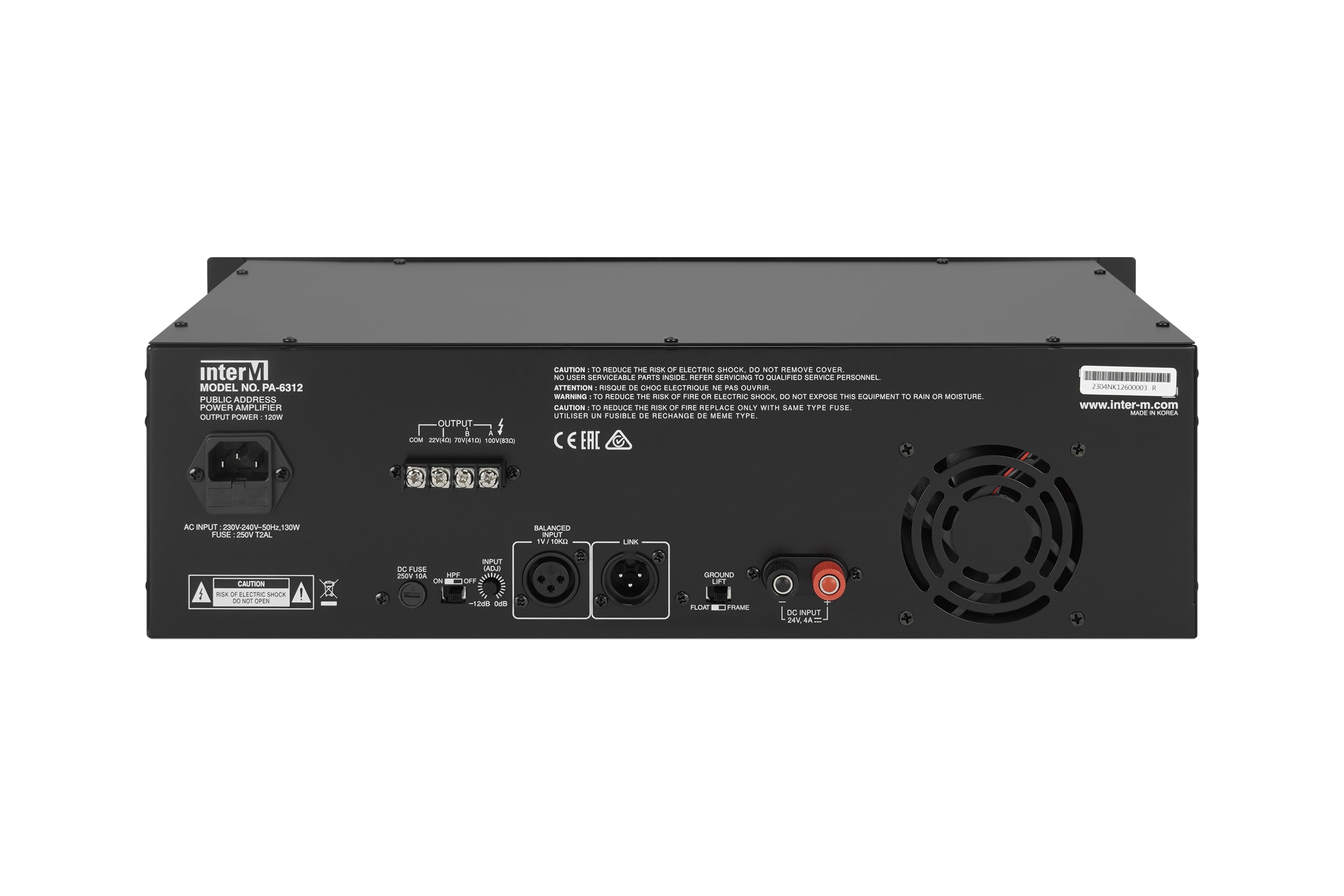

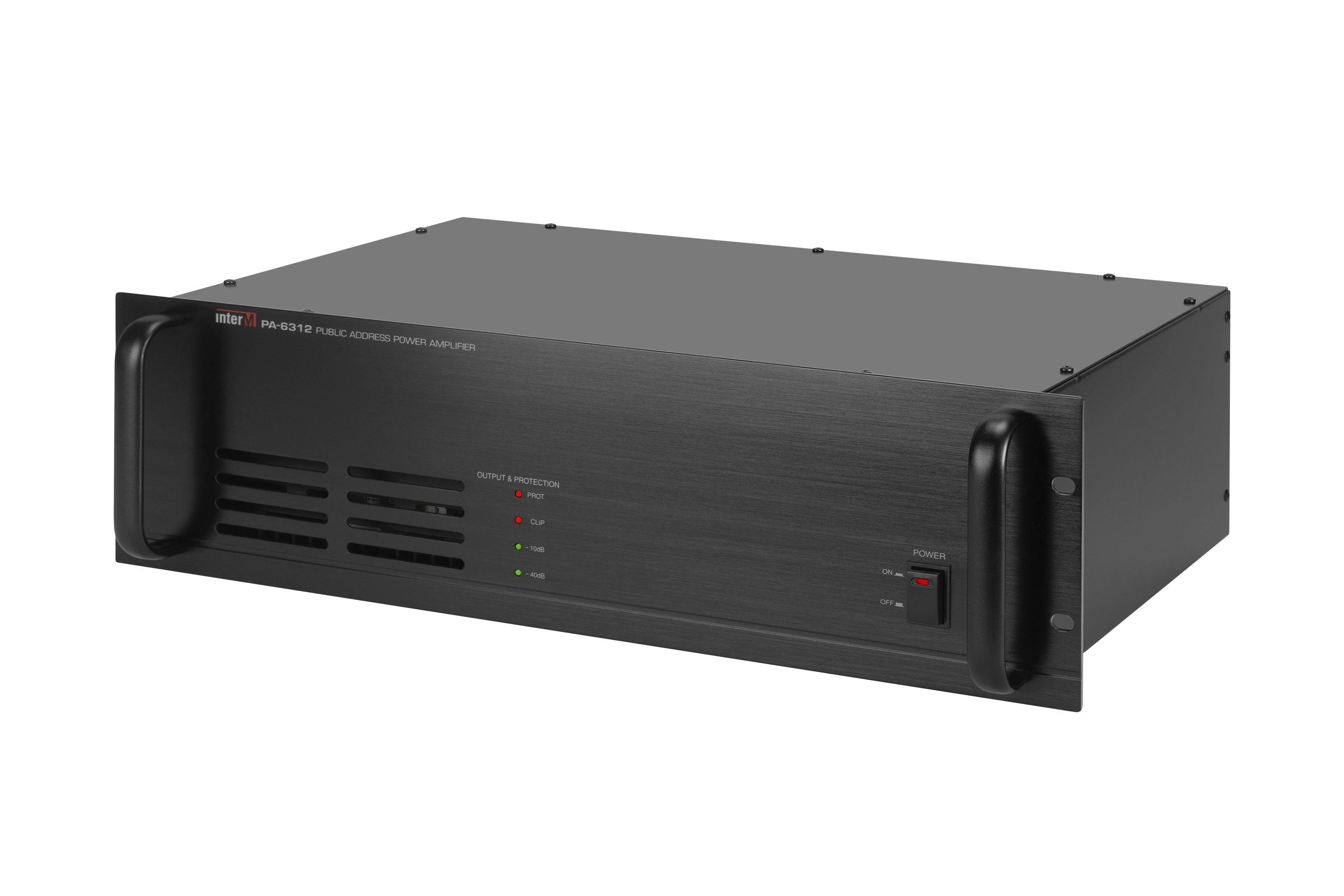

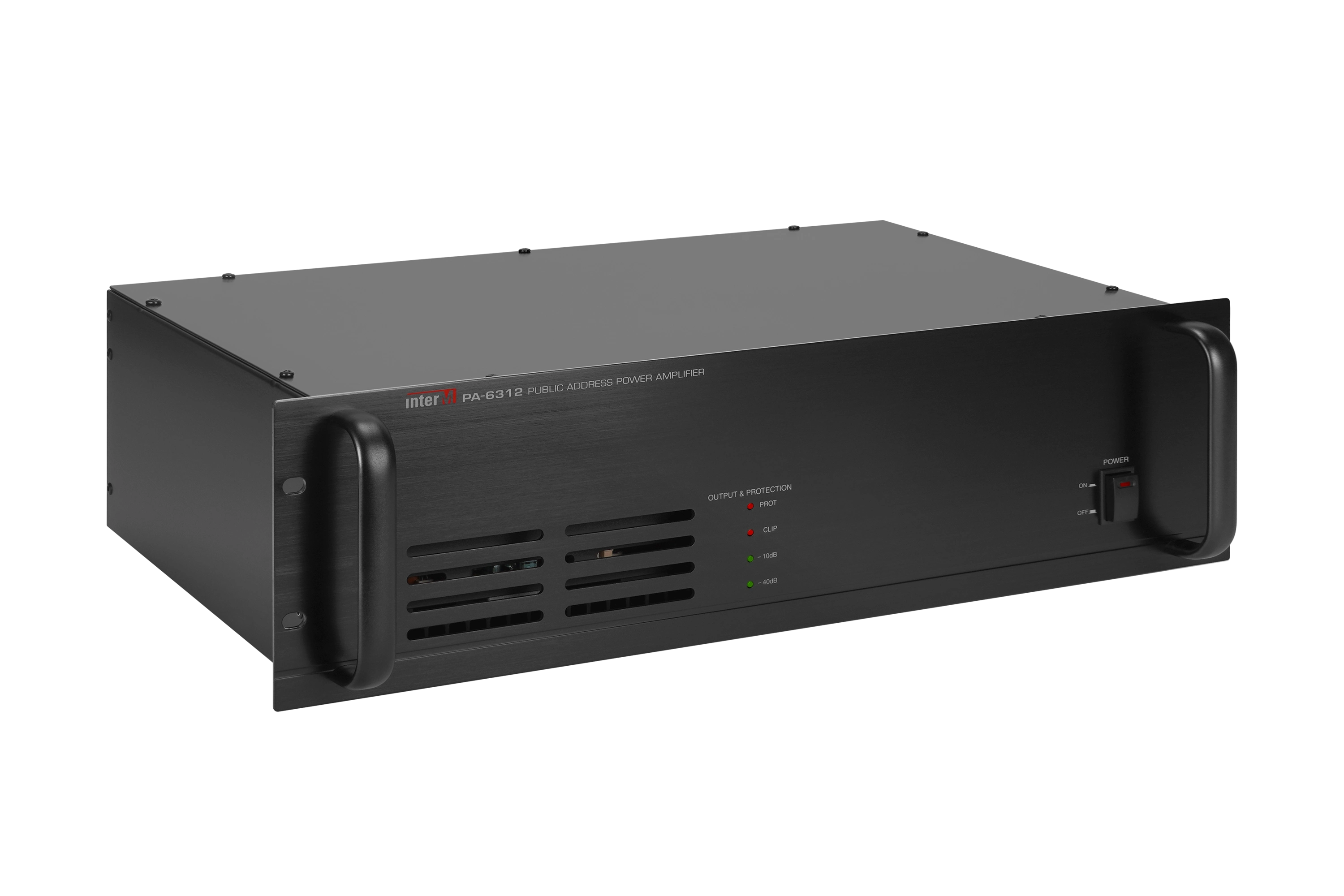

Трансляционный усилитель мощности PA-6312

Усилитель мощности PA-6312 предназначен для работы в системах оповещения и трансляции. Устройство усиливает сигнал линейного уровня до напряжения 70 или 100В. Предусмотрена возможность подключения к усилителю низкоомной нагрузки.

Функциональные возможности

Одноканальный аналоговый усилитель AB-класса

Энергоэффективная двухтактная схема выходного каскада усилителя обеспечивает повышенный коэффициент полезного действия при высокой выходной мощности нуждаясь при этом в менее мощном и громоздком блоке питания, что увеличивает надежность и снижает вес и габариты усилителя в целом. Рассчитан на круглосуточную работу.

Балансный линейный вход

Симметричная схема входов обеспечивает эффективное подавление электромагнитных помех, которые наводятся на соединительных кордах

Выход для каскадного включения

Предназначен для подключения источника сигнала к следующему усилителю, для защиты от помех выполнен по симметричной схеме

Светодиодная индикация

Информирует о состоянии и режиме работы усилителя

Фильтр высоких частот

Отключаемый, обеспечивает подавление частот ниже 400 Гц в спектре воспроизводимого сигнала для борьбы с сетевыми помехами. В ряде случаев позволяет снизить нагрузку на усилитель при воспроизведении низкочастотных сигналов

Комплексная защита усилителя

Предусматривает эффективную защиту от перегрузки по выходу, короткого замыкания на линии, превышения допустимой рабочей температуры

Резервирование питания

Предусмотрена возможность подключения резервного источника питания напряжением 24 В

Дополнительный
низкоомный выход 4 Ом

Позволяет подключать низкоомные громкоговорители

Технические характеристики PA-6312

Тип усилителя
Аналоговый (AB-класс)
Каналов усиления
1
Номинальная выходная мощность на канал, Вт
120
Количество основных входов
1 LINE (балансный)
Диапазон частот (±3 дБ), Гц
70 ... 18000
Отношение сигнал / шум, дБ
> 95
Коэффициент нелинейных искажений, %
< 1
Входная чувствительность, В / кОм
1 / 10
Параметры трансформаторного выхода усилителя (выходное напряжение / минимальное сопротивление нагрузки), В/Ом
100 / 83
70 / 41
Параметры низкоомного выхода усилителя (выходное напряжение / минимальное cопротивление нагрузки), В/Ом
22 / 4
Напряжение питания
230В 50Гц
или 24В постоянного тока
Потребляемая мощность в дежурном режиме (230В), Вт
23,8
Максимальная потребляемая мощность (230 В), Вт
295
Потребляемая мощность в дежурном режиме (24В), Вт
4,1
Максимальная потребляемая мощность (24В), Вт
198,2
Потребляемая мощность, при 1/8 от номинальной выходной мощности, Вт
91,2
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест (в юнитах)
3U
Масса оборудования нетто, кг
14
Габаритные размеры оборудования (ШхВхГ), мм
482x132x330
Масса оборудования с упаковкой, кг
14,5
Габаритные размеры упаковки (Ш×В×Г), мм
580x235x460
