PM-248
Цифровой микшер-усилитель
| Зон трансляции | 5 |
| Номинальная выходная мощность, Вт | 480 |

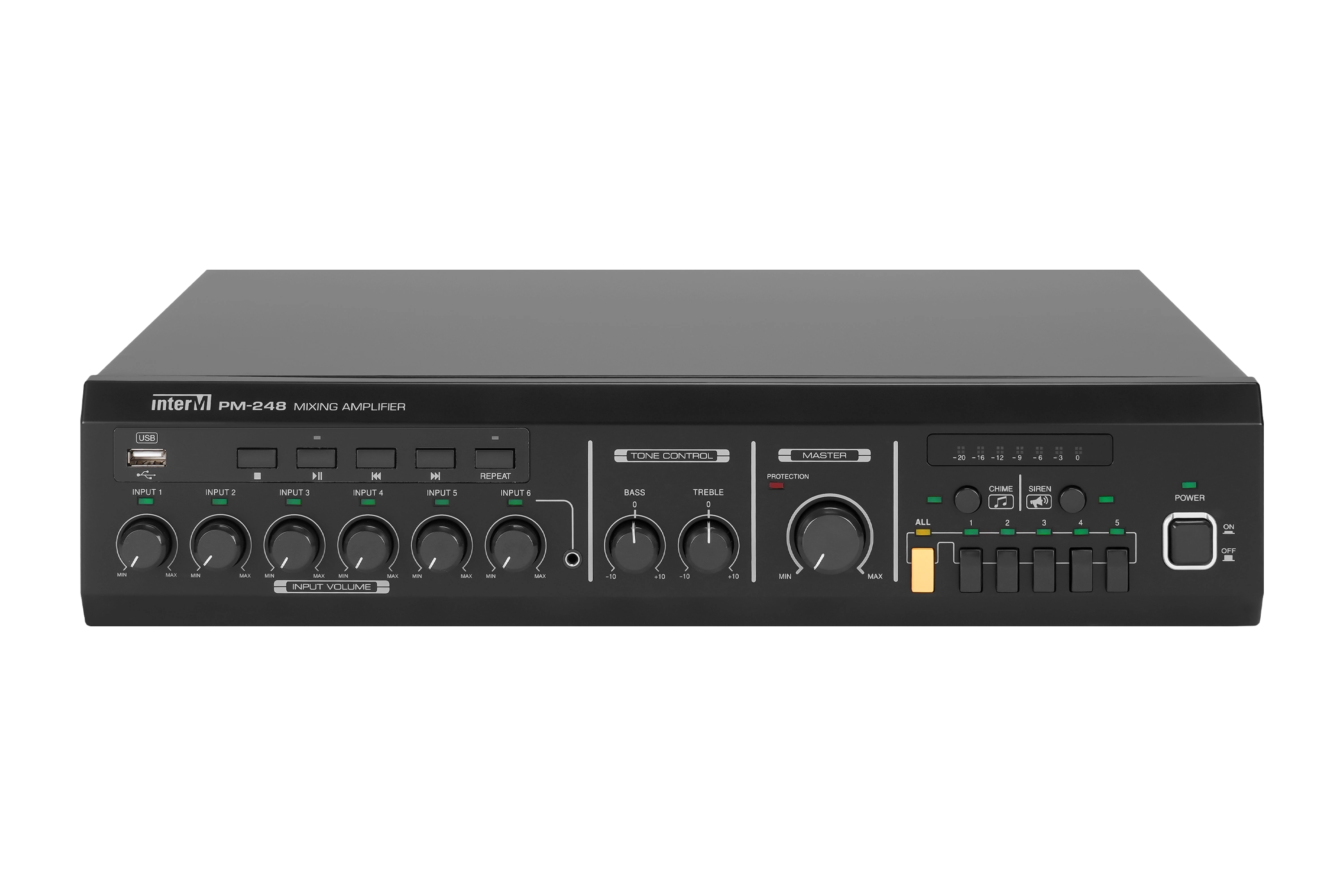

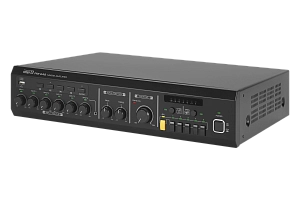

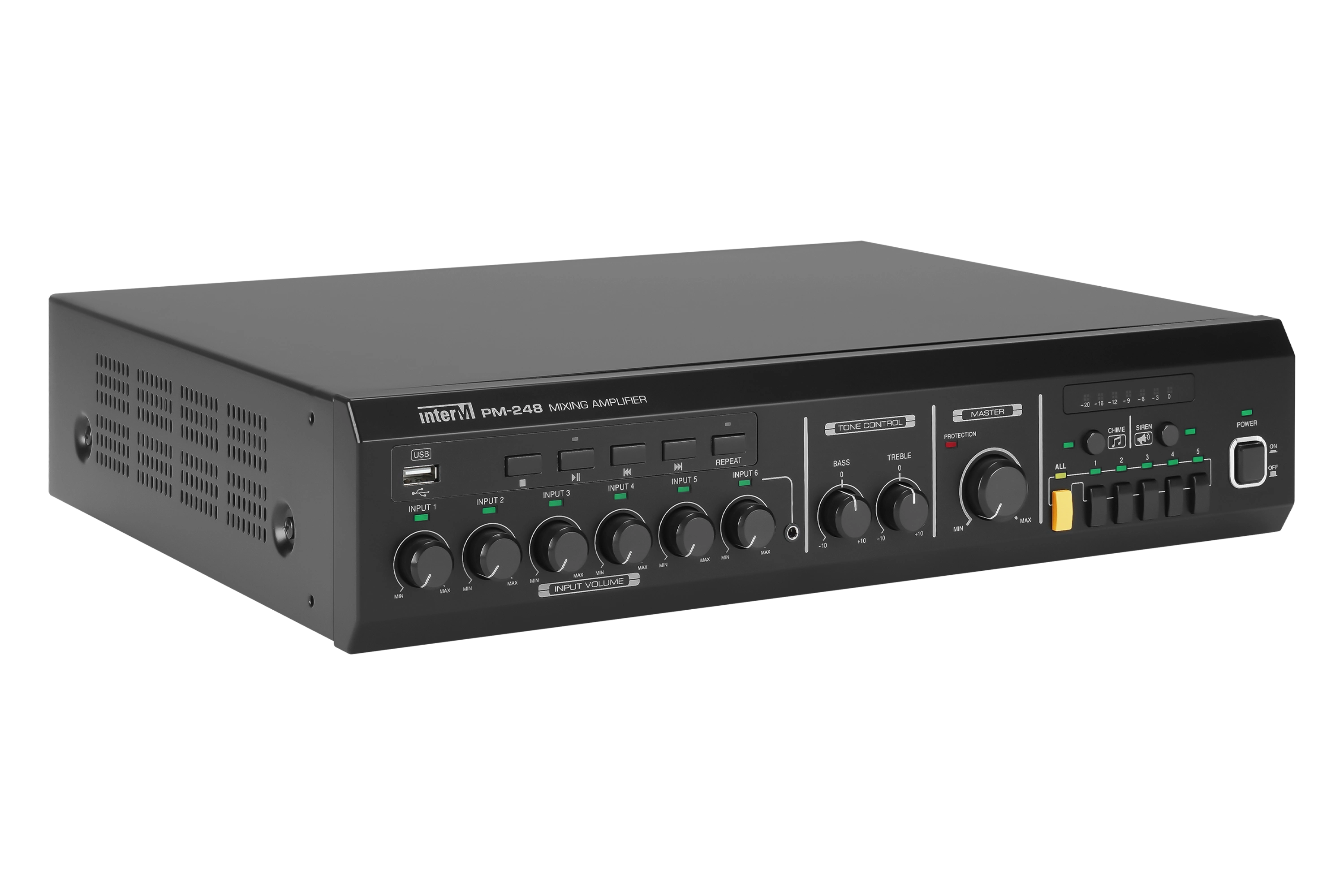

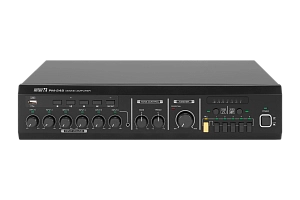

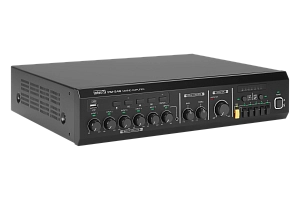

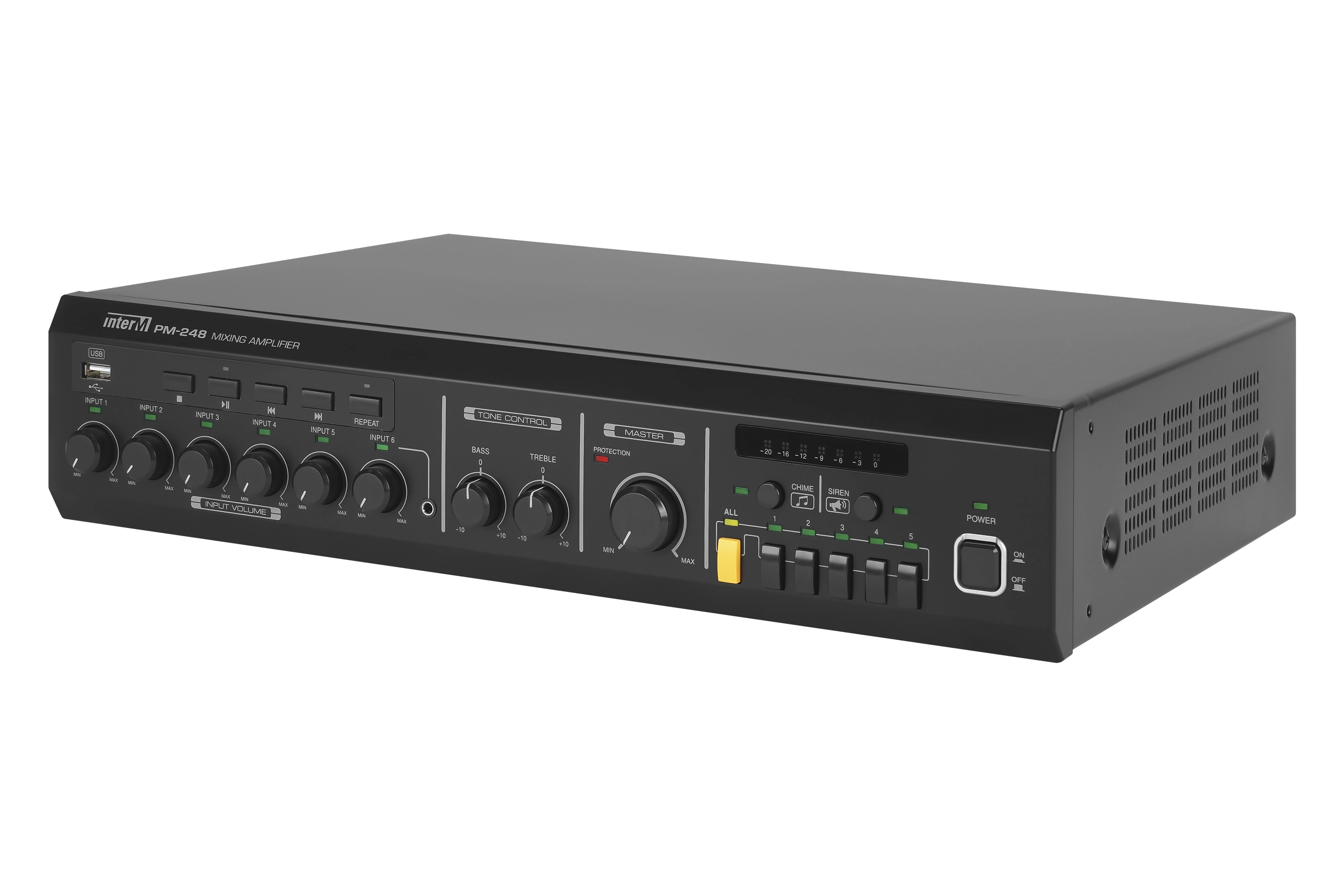

Цифровой микшер-усилитель PM-248
Цифровой микшер-усилитель PM-236 со встроенным USB-проигрывателем предназначен для построения систем речевого оповещения и музыкальной трансляции. Он позволяет смешивать и усиливать сигналы микрофонного и линейного уровней от различных источников звука и распределять усиленный сигнал по пяти зонам трансляции. Микшер-усилитель оснащен разъёмом для подключения удаленной микрофонной панели RM-05A, которая позволяет осуществлять речевое оповещение в выбранные зоны, группу зон или все зоны одновременно. Для подключения источников звука в микшер-усилителе предусмотрено 3 универсальных и 5 линейных входов. Универсальные входы позволяют подключать источники сигналов микрофонного и линейного уровней, для конденсаторных микрофонов предусмотрено фантомное питание. Для подключения различных мобильных источников звука, например, смартфонов, MP3-плееров или ноутбуков, микшер-усилитель оснащен стереоразъемом 3,5-мм., удобно расположенным на передней панели усилителя. Микшер-усилитель имеет встроенные источники сигналов ’ГОНГ’ и ’Сирена’, запуск которых осуществляется с помощью кнопок, расположенных на передней панели. Кроме этого, запуск сигнала ’ГОНГ’ может осуществляться удаленно. Порядок приоритетов: 1. TEL IN; 2. RM-05A, INPUT 1-2, ’СИРЕНА’, ’ГОНГ’; 3. INPUT 3-6, EXT IN.; Питание микшер-усилителя осуществляется от сети 230 В 50 Гц.
Функциональные возможности
5 зон трансляции
Выбор одной или нескольких зон трансляции осуществляется с помощью кнопочного селектора
Приоритетный вход АТС
Вход АТС (TEL IN) обладает наивысшим приоритетом и предназначен для подключения АТС с сигналом линейного уровня для организации громкой связи с телефонов
2 приоритетных
универсальных входа
Универсальные входы INPUT1, INPUT 2 снабжены кнопкой активации приоритета
Вход AUX на передней панели
Стереовход, обеспечивающий возможность оперативного подключения мобильных источников сигнала таких как смартфон
Генератор сигналов ГОНГ и СИРЕНА
Запуск сигналов привлечения внимания осуществляется нажатием соответствующей кнопки
Цифровой усилитель мощности
Выходной каскад усилителя работает в импульсном режиме, что обеспечивает высокий КПД, низкое энергопотребление, малые габариты и вес
Подключение
микрофонной панели RM-05A
Для передачи речевых сообщений в выбранные зоны. Максимальное удаление панели от усилителя 3 м
Воспроизведение аудио файлов
Встроенный проигрыватель поддерживает форматы MP3/WAV/WMA. USB порт на передней панели усилителя позволяет воспроизводить аудиофайлы с внешнего FLASH-накопителя
Раздельная регулировка уровня входных сигналов
Осуществляется регуляторами, расположенными на передней панели
2-полосный эквалайзер
Регулировка АЧХ на ±10 дБ на частотах 100Гц (BASS) и 10 кГц (TREBLE)
Индикация
уровня выходного сигнала
С помощью линейки светодиодных индикаторов можно оценить уровень выходного сигнала
Дополнительный вход/выход
MIX OUT линейный выход микшированного сигнала на внешний усилитель или записывающее устройство. EXT IN линейный вход с внешнего микшера для увеличения количества входов
Удаленное управление усилителем
Полное приглушение трансляции, дистанционный запуск сигнала ГОНГ осуществляются через соответствующие управляющие входы EXT MUTE, EXT CHIME
Дополнительный
низкоомный выход 4 Ом
Позволяет подключать низкоомные громкоговорители
Технические характеристики PM-248

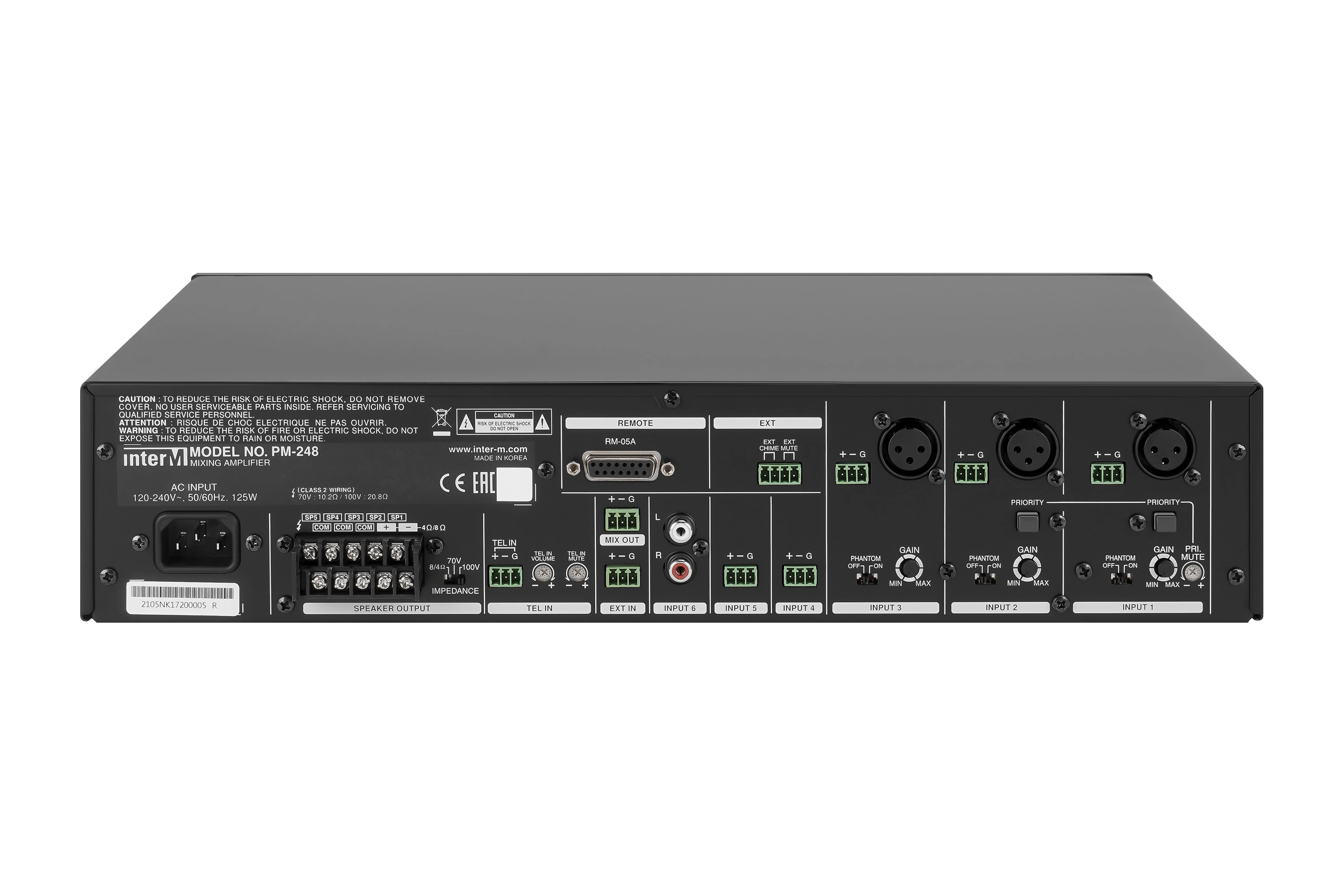

Развернуть всеРазъемы подключения
Способ установки
в стандартную стойку 19", на стол
Дополнительно
Вход АТС (TEL IN), Встроенный генератор сигнала ГОНГ, Встроенный генератор сигнала СИРЕНА, Встроенный USB медиаплеер, Низкоомный выход
Комплектация

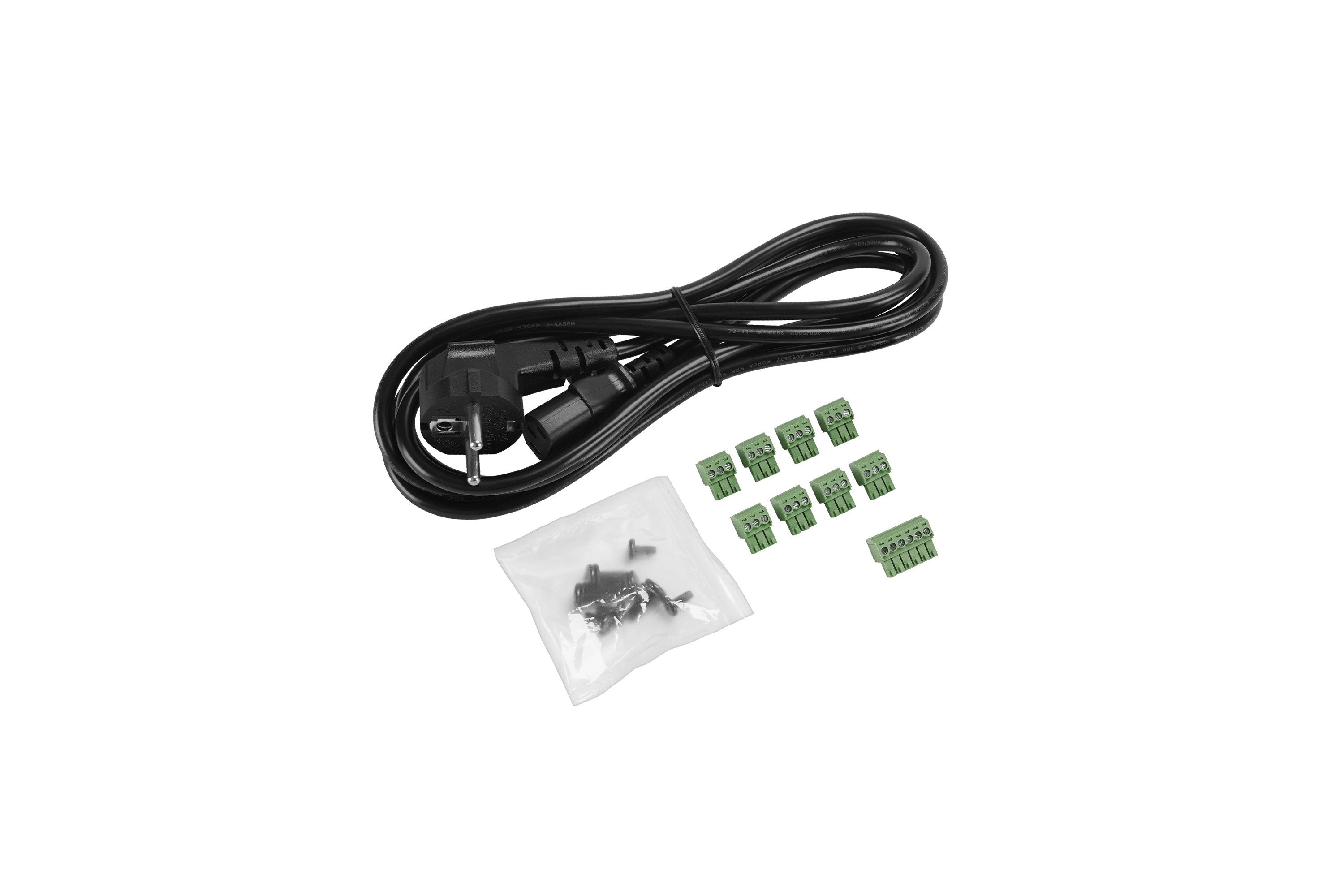

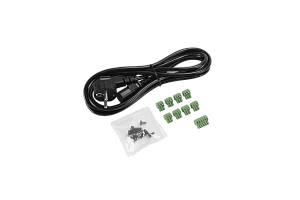

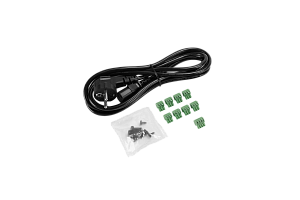

Микшер-усилитель 1шт, шнур питания, руководство пользователя
