Матричная цифровая аудиосистема NPX-8000

Конструкция и основные принципы работы

Центральным звеном матричной аудиосистемы является аудиоконтроллер NPX-8000, основная функция которого заключается в распределении звуковых сигналов, полученных от различных источников, на восемь выходных каналов в произвольных комбинациях.

Рис. 1. Схема маршрутизации аудиопотоков в NPX-8000

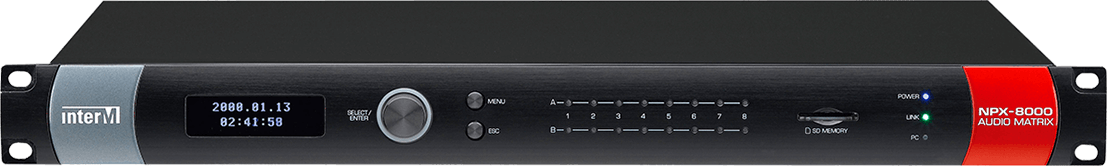

Новый матричный аудиоконтроллер NPX-8000 является многофункциональным устройством, который объединяет в едином компактном корпусе несколько функциональных узлов: MP3-плеер, маршрутизатор, аудиопроцессор, микшер, недельный программируемый таймер и источник тревожного оповещения.

Рис. 2. Структура матричного аудиоконтроллера NPX-8000

В основе матричного аудиоконтроллера NPX-8000 используется аудиопроцессор семейства SigmaDSP от компании Analog Devices, являющейся мировым лидером в производстве интегральных схем для обработки аналоговых и цифровых сигналов. Уникальная аппаратная архитектура процессора специально оптимизирована для быстрого, эффективного и качественного исполнения алгоритмов обработки звука.

Рис. 3. Аудиопроцессор SigmaDSP от компании Analog Devices

32-разрядное ядро аудиопроцессора с тактовой частотой до 294,912 МГц и встроенный аппаратный маршрутизатор аудиопотоков позволяет в режиме реального времени выполнять обработку сигнала в частотной и временной области независимо по каждому каналу трансляции.

Преобразование аналогового аудиосигнала в цифровую форму и обратно выполняется высокопроизводительными 4-канальными АЦП и ЦАП семейства Audio 4pro от японской компании Asahi Kasei Microdevices. Интегральные микросхемы Audio 4pro специально ориентированы для использования в профессиональных аудиосистемах класса Hi-Fi и обладают достойными характеристиками: разрядность - 24 бита, динамический диапазон и отношение сигнал/шум — 120 дБ, частота дискретизации – до 216 кГц.

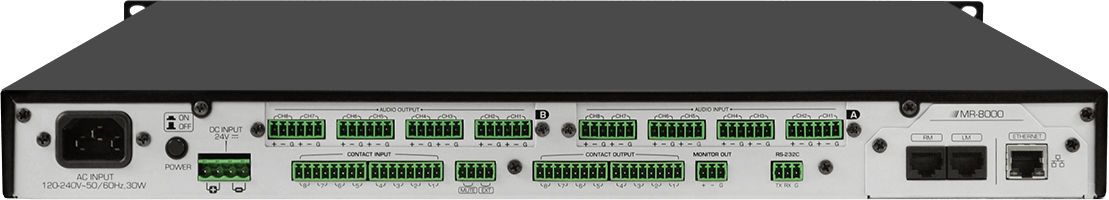

Передняя панель NPX-8000 имеет минимум органов управления и индикации, полный функционал по настройке и управлению матричной аудиосистемой NPX-8000 доступен в программном обеспечении MP-8000 с простым и удобным графическим интерфейсом пользователя. Кроме этого, для мобильных устройств в App Store и Google Play доступно приложение NPX-8000, которое позволяет управлять музыкальной трансляцией по беспроводной сети, находясь непосредственно в зоне вещания.

Рис. 5 Настройка и управление аудиоматричной системой через компьютер и мобильный телефон

Помимо встроенных программных инструментов для обработки звука и коммутации аудиоканалов матричный аудиоконтроллер NPX-8000 оснащен управляющими входами для сопряжения с системами АПС и ГОЧС. Для подключения к системе АПС контроллер имеет отдельный управляющий вход, при активации которого осуществляется трансляция тревожного сообщения во все назначенные выходные каналы на максимальной громкости. Для сопряжения с системой ГОЧС может быть использован один из 8-ми управляющих входов, предназначенных для активации предустановок системы, заранее запрограммированных и сохраненных в память контроллера.

Всего в системе может быть создано до 50-ти различных предустановок, которые на выбор пользователя могут включать различные настройки и функции контроллера, такие как, карту маршрутизации, чувствительность входов, уровни аудиосигналов по входам и выходам, воспроизведение выбранных аудиофайлов с внутренней памяти контроллера и включение управляемых выходов.

Для организации систем оповещения о пожаре матричный аудиоконтроллер NPX-8000 дополнительно оснащен двумя вводами электропитания и в случае отключения основного электроснабжения контроллер автоматически переключится на электропитание от резервного источника.

Рис. 7 Схема электропитания NPX-8000

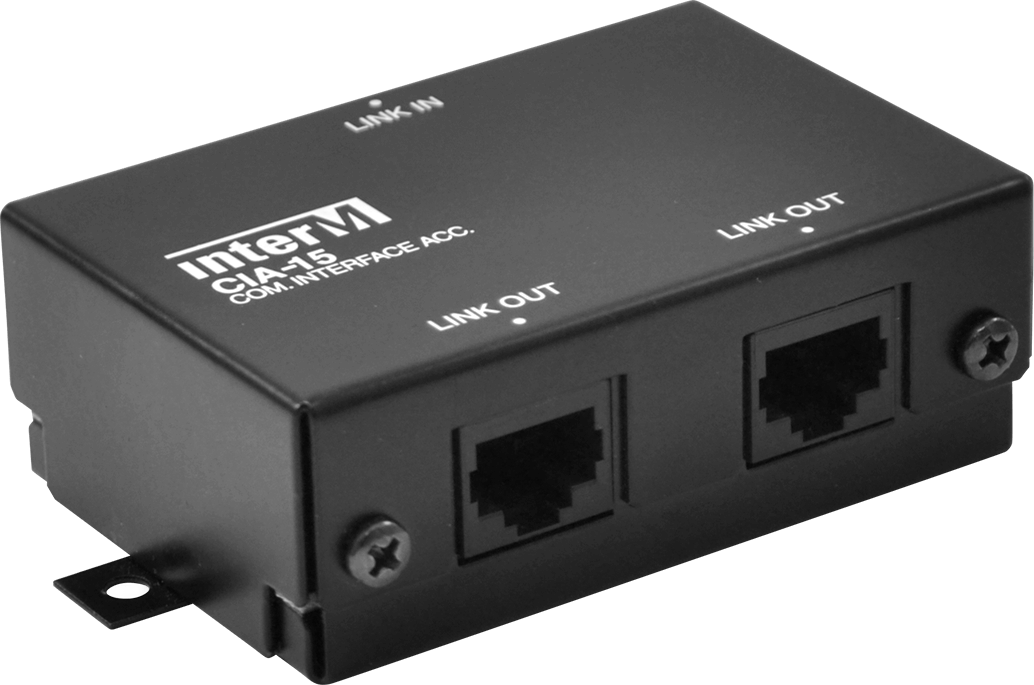

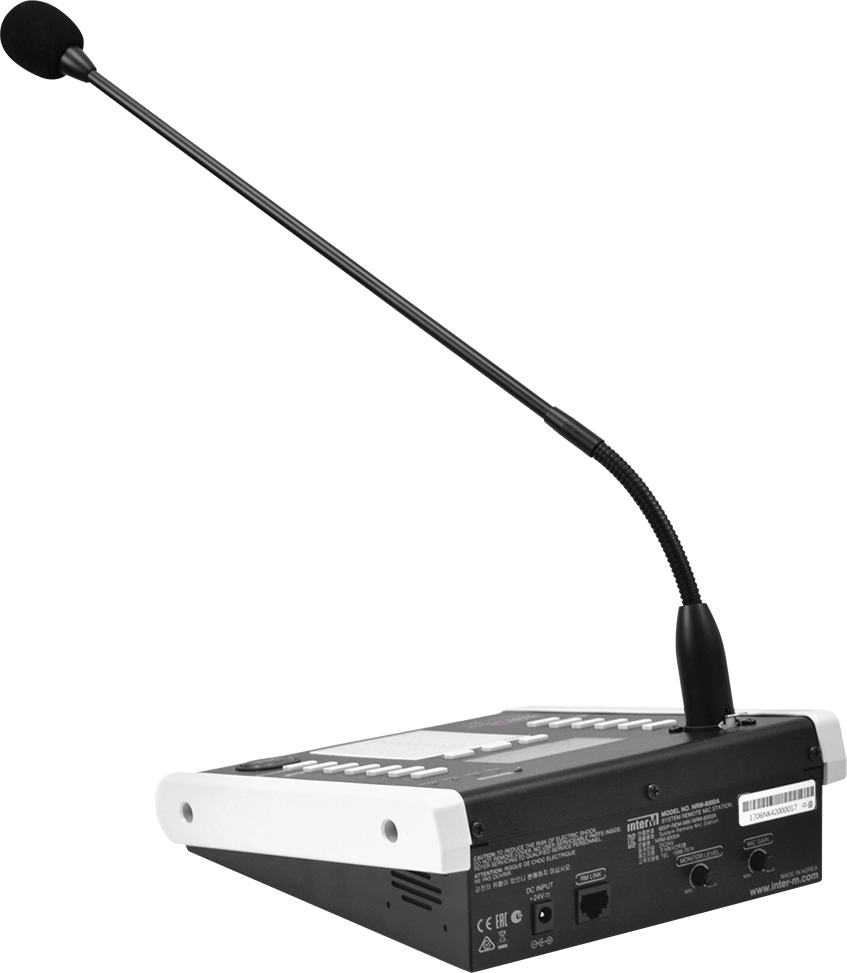

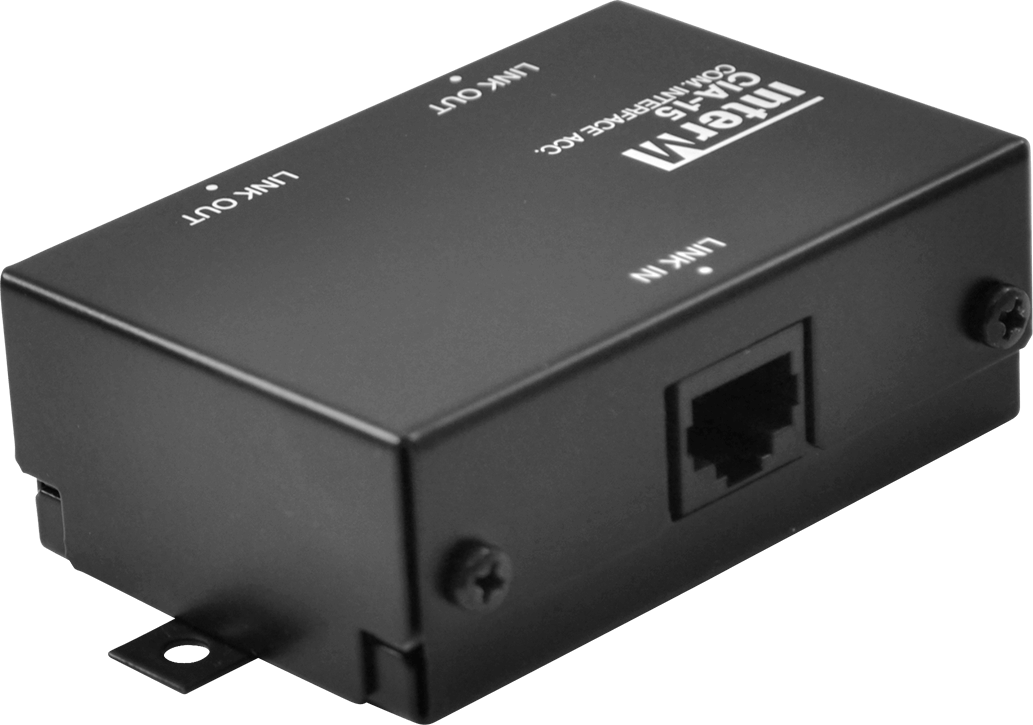

Еще одной немаловажной функцией матричной аудиосистемы является возможность построения селекторной громкоговорящей связи с помощью удаленных микрофонных панелей NRM-8000A. Всего к матричному аудиоконтроллеру может быть подключено до 4-х таких панелей, объединенных в единую шину интерфейса CAN. Использование стандарта CAN обеспечивает безошибочную передачу данных в режиме реального времени и высокую помехоустойчивость, а шинная топология организации сети позволяет сэкономить на длине соединительного кабеля. Для подключения более одной микрофонной панели к шине передачи данных используется разветвитель CIA-15.

Рис. 8. Подключение микрофонных панелей NRM-8000A

Ключевой особенностью новой матричной аудиосистемой NPX-8000 является возможность дистанционного управления трансляцией независимо по каждому аудиоканалу. Находясь непосредственно в зоне вещания, пользователь с помощью врезных панелей управления NLM-8000С может выбрать желаемый источник звука, а также установить комфортный уровень громкости.

Аналогично микрофонным консолям панели управления NLM-8000C объединяются в отдельную шину CAN и с помощью программного обеспечения жестко привязываются к определенному аудиоканалу.

Рис. 9. Подключение панелей управления NLM-8000С

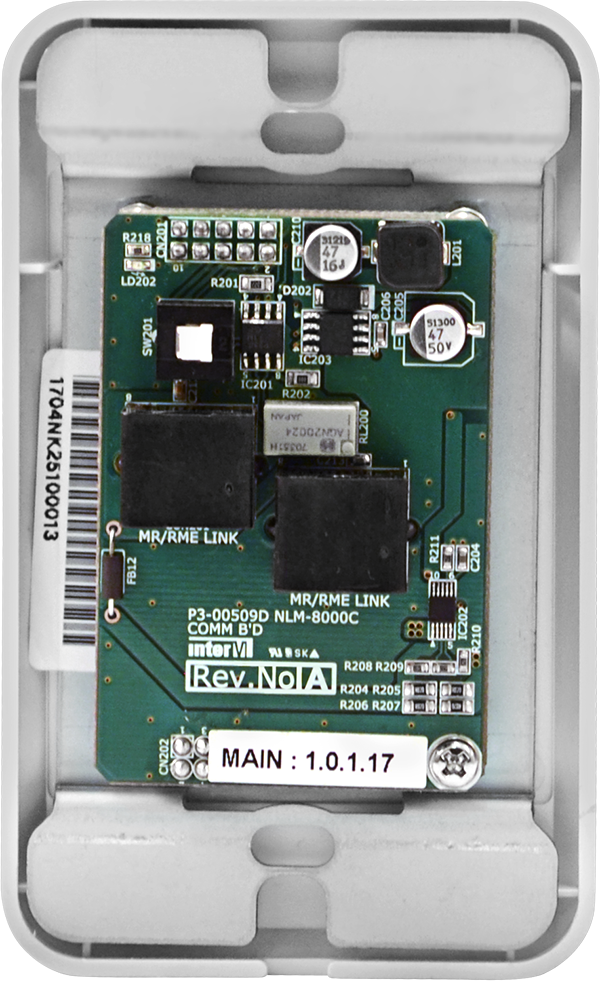

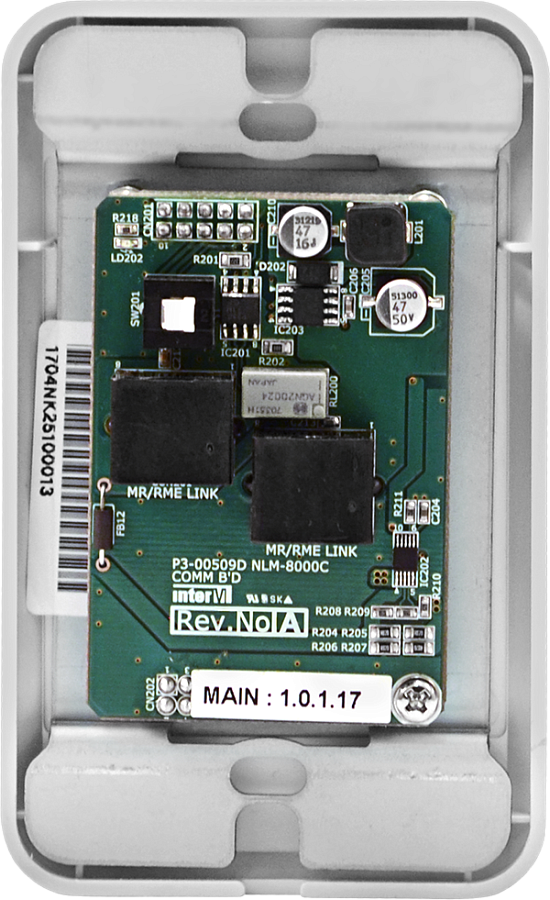

Особое внимание стоит обратить на конструкцию пультов управления, лицевая панель которых крепится к основанию с помощью мощных неодимовых магнитов, благодаря чему панель управления не имеет видимых крепежных элементов, что позволяет ее использовать даже в помещениях с самыми строгими требованиями к внешнему виду.

Рис. 10. Инсталляция NLM-8000C

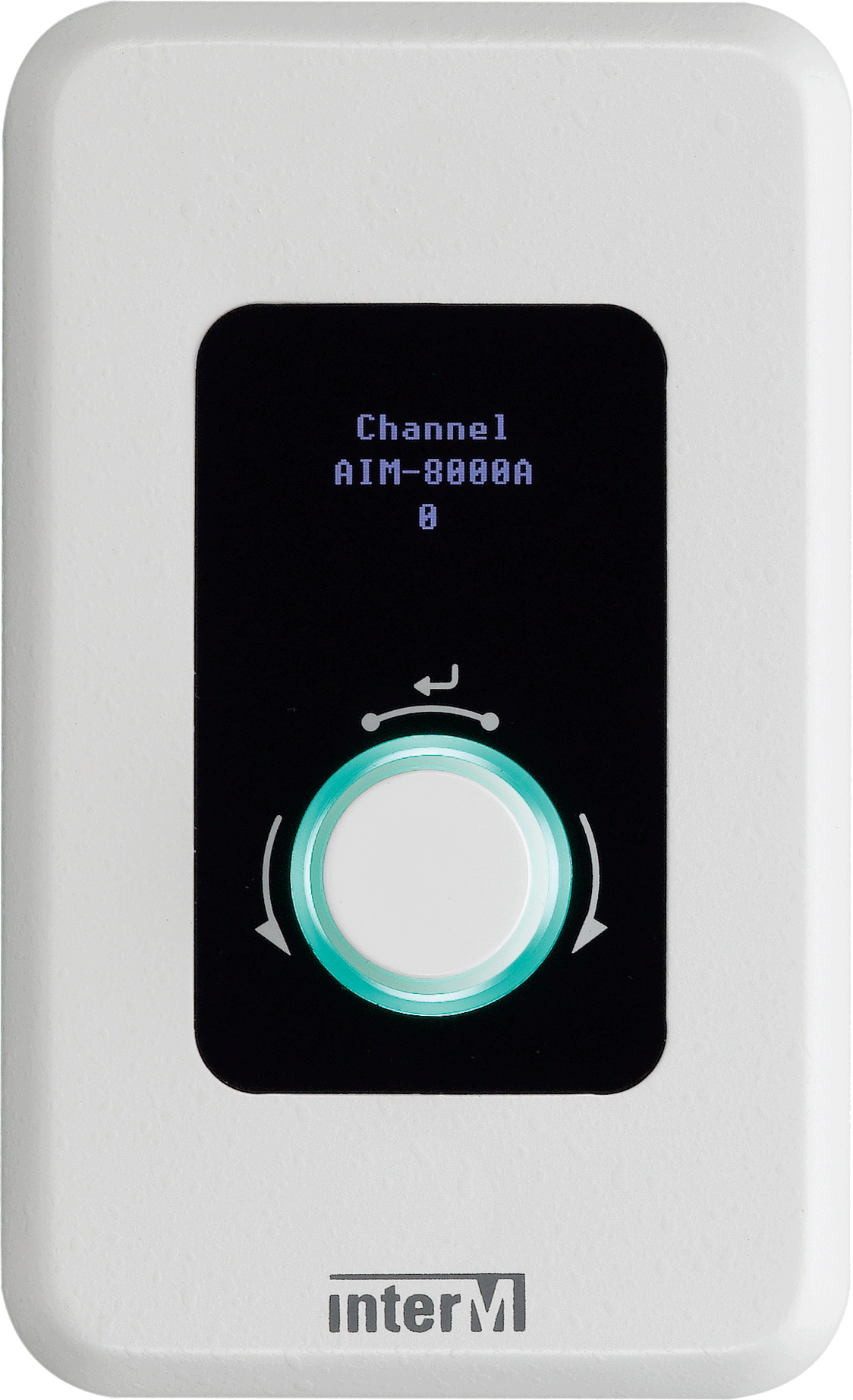

Панель управления NLM-8000C оснащена многофункциональным валкодером для навигации по меню и OLED-дисплеем размером 1,3 дюйма для отображения текущих настроек трансляции.

Кроме восьми панелей управления в шину CAN может быть подключен аудиотерминал NLM-8000A, с помощью которого пользователь может удаленно подключить собственный источник звука.

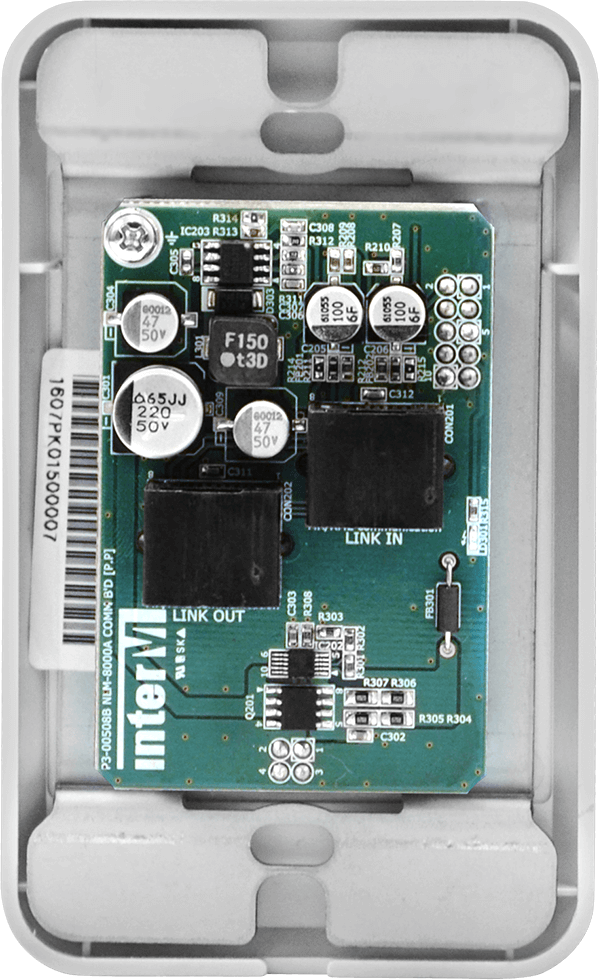

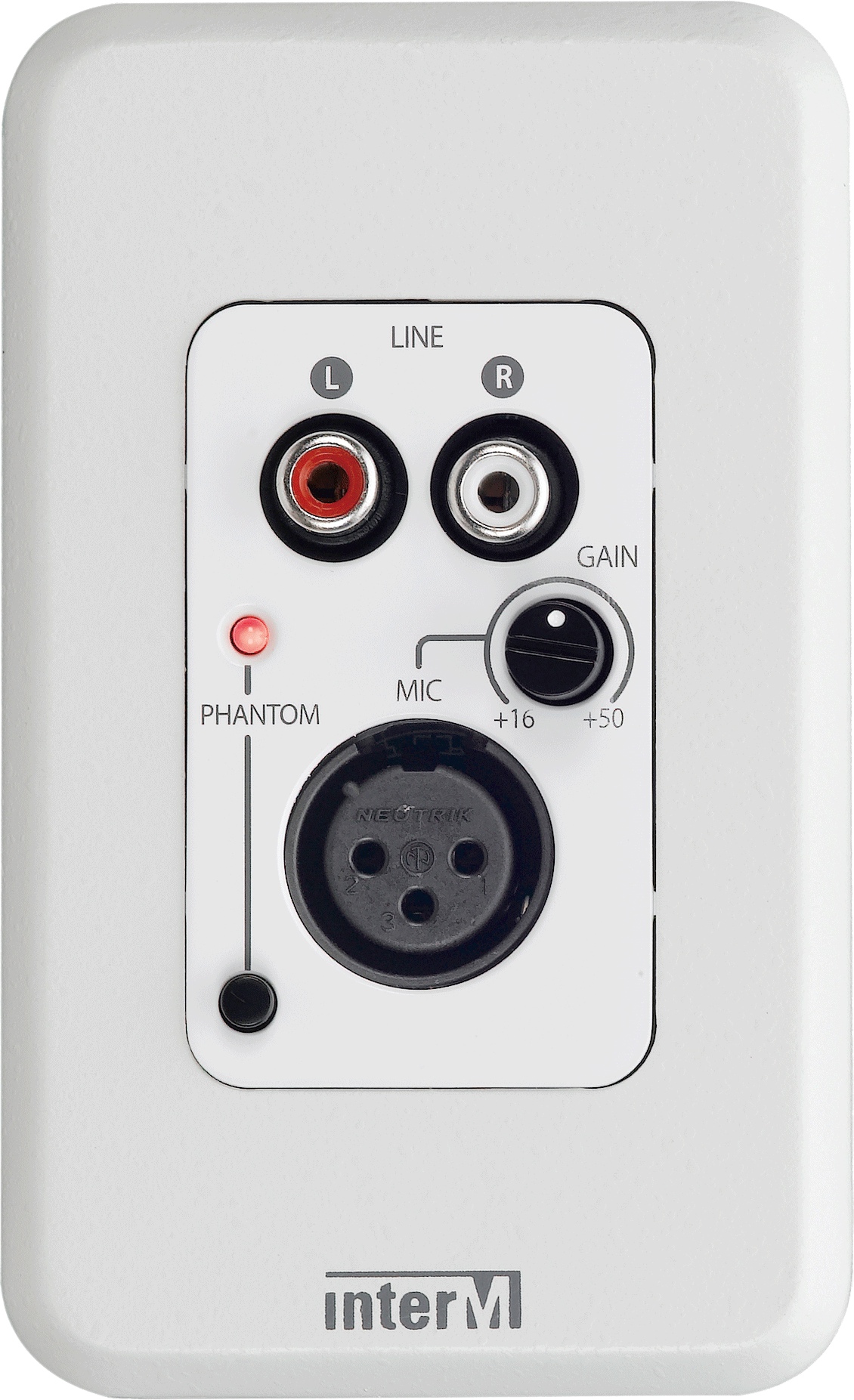

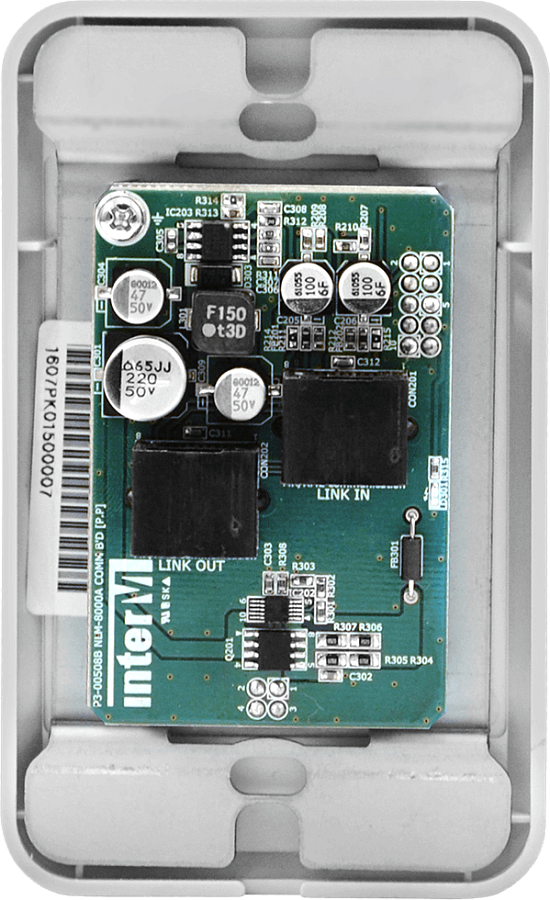

Рис. 11. Внешний вид NLM-8000A

Аудиотерминал NLM-8000A оснащен небалансным стереовходом с двумя разъёмами RCA и балансным входом для монофонического сигнала c разъемом XLR. Для подключения различных источников звука аудиотерминал дополнительно оснащен регулятором чувствительности, а для подключения конденсаторных микрофонов - кнопкой включения фантомного питания.

Рис. 12. Пример использования NLM-8000A
