Новая серия двухполосных настенных акустических систем CU-7000

Применяемые в системах оповещения и трансляции широкополосные громкоговорители в первую очередь должны обеспечивать требуемый уровень звукового давления в каждой точке защищаемого помещения. Но данное условие не всегда является единственным критерием выбора акустических систем для озвучивания того или иного помещения. Возникают ситуации, когда необходимо организовать трансляцию тревожных сообщений и при этом обеспечить максимально качественное музыкальное сопровождение.

Как правило, решение этой проблемы сводится к выбору между трансляционной акустикой, не соответствующей высоким требованиям к звуковому оформлению помещений, и организации отдельной системы профозвучивания. Подобная ситуация возникает при озвучивании фитнес-центров, фойе отелей, ресторанов, конференц-залов, а также небольших выставочных или презентационных комнат и выбор верного решения зачастую является достаточно сложной проблемой.

Как раз для таких случаев компания Inter-M разработала специальную линейку акустических систем CU-7000, включающую две модели CU-7060 и CU-7120, мощностью 60 Вт и 120 Вт соответственно. Профессиональный уровень звучания громкоговорителей и соответствующий внешний вид дополнены согласующим трансформатором для подключения к трансляционной линии и другими важными функциями, характерными для качественных трансляционных громкоговорителей.

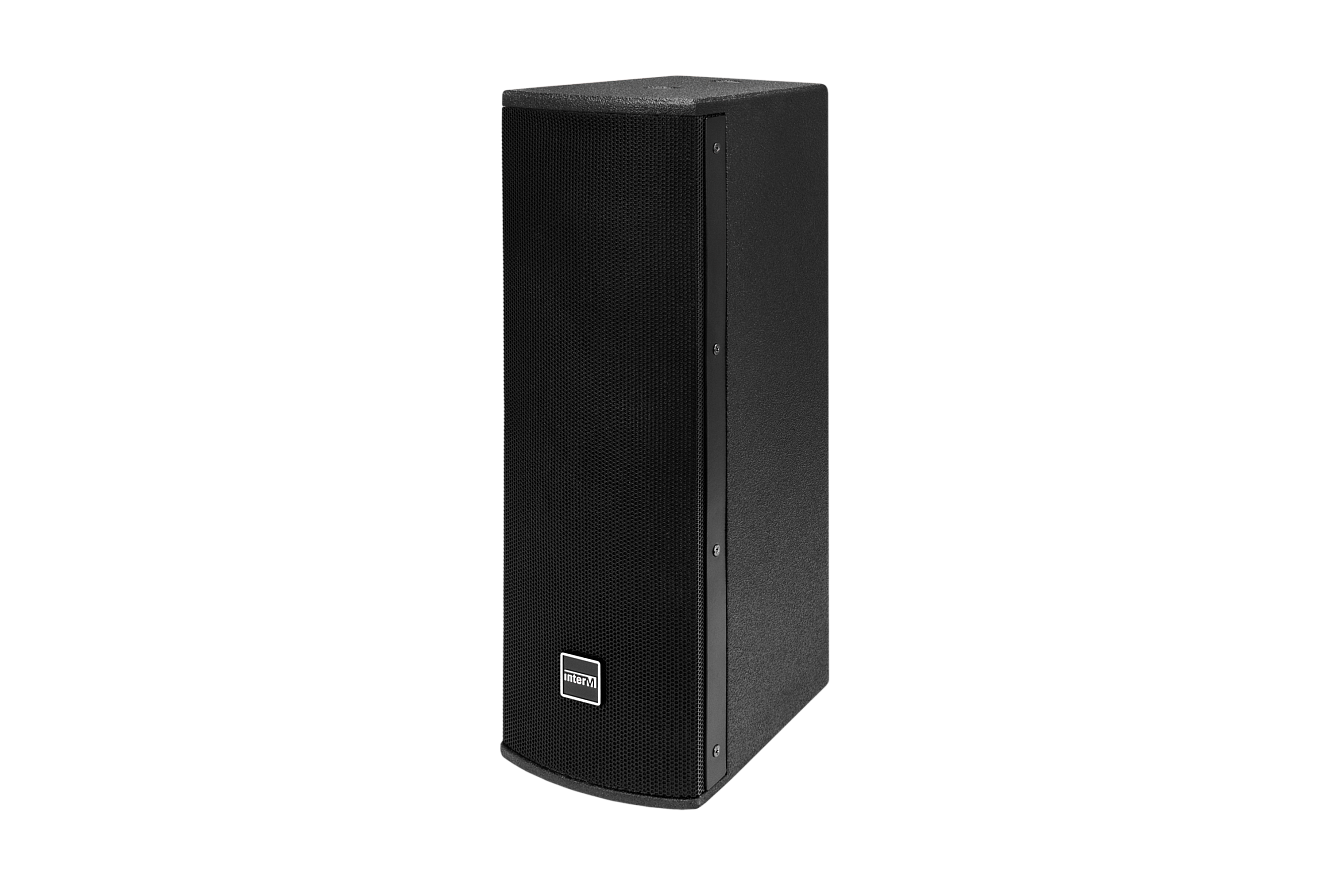

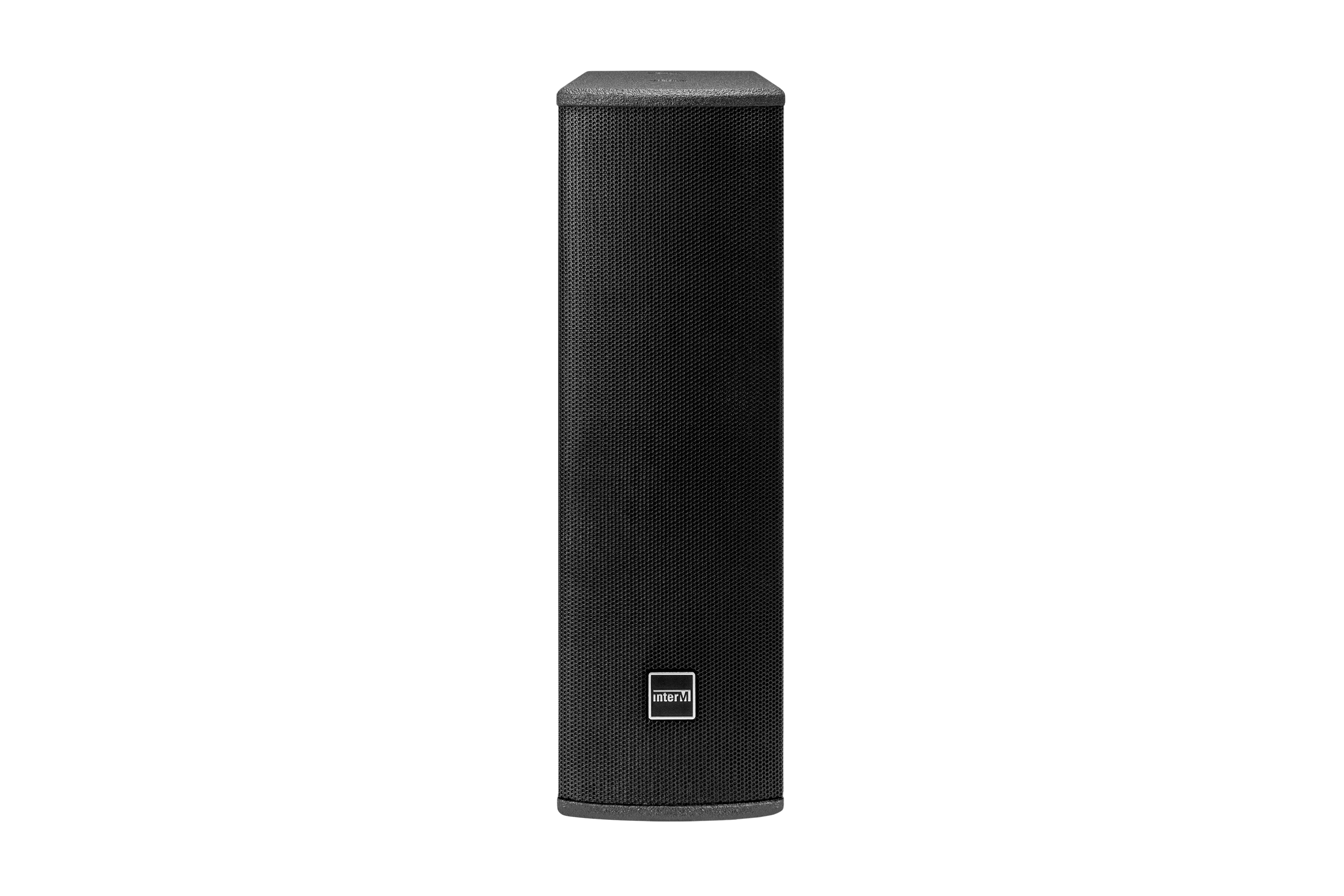

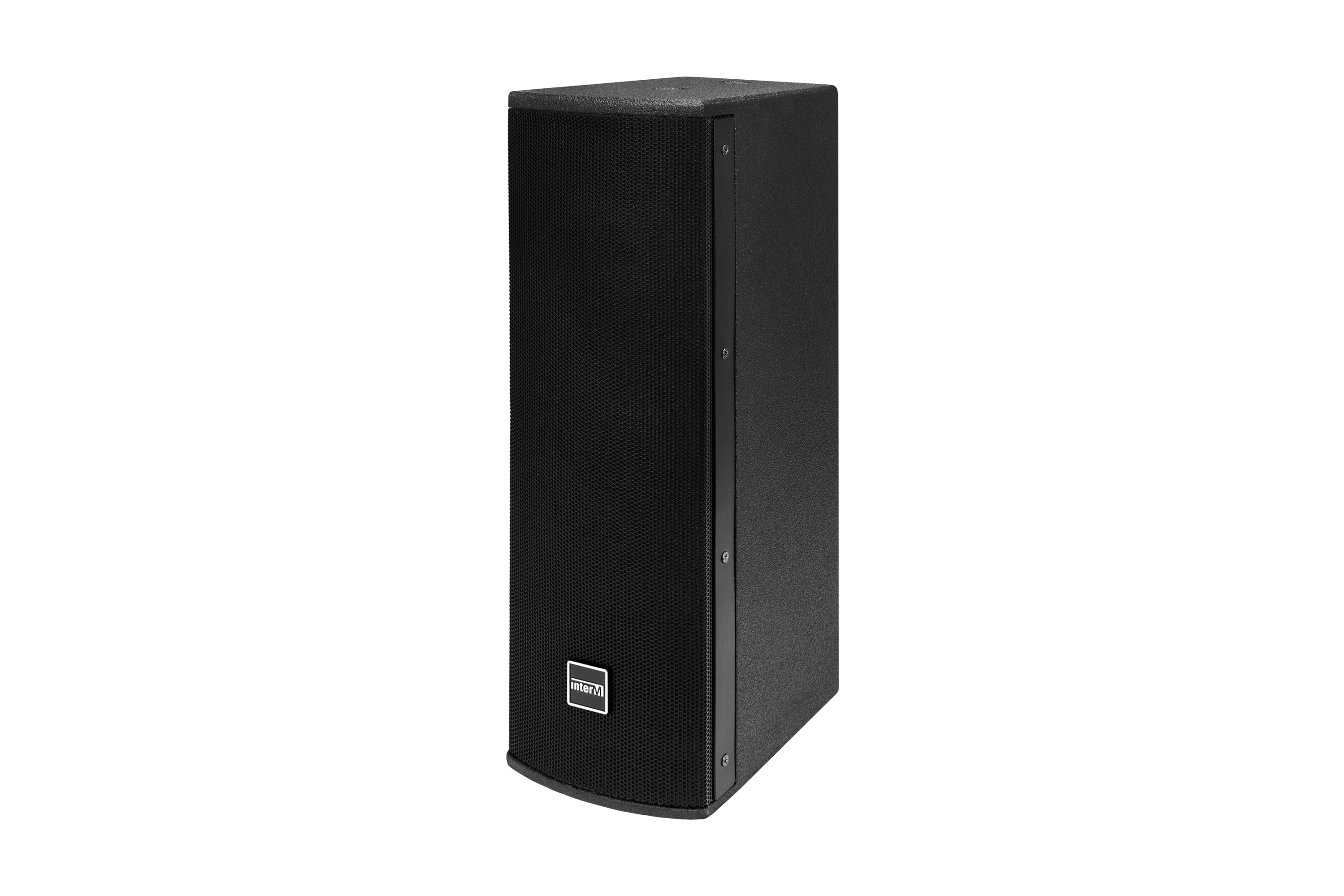

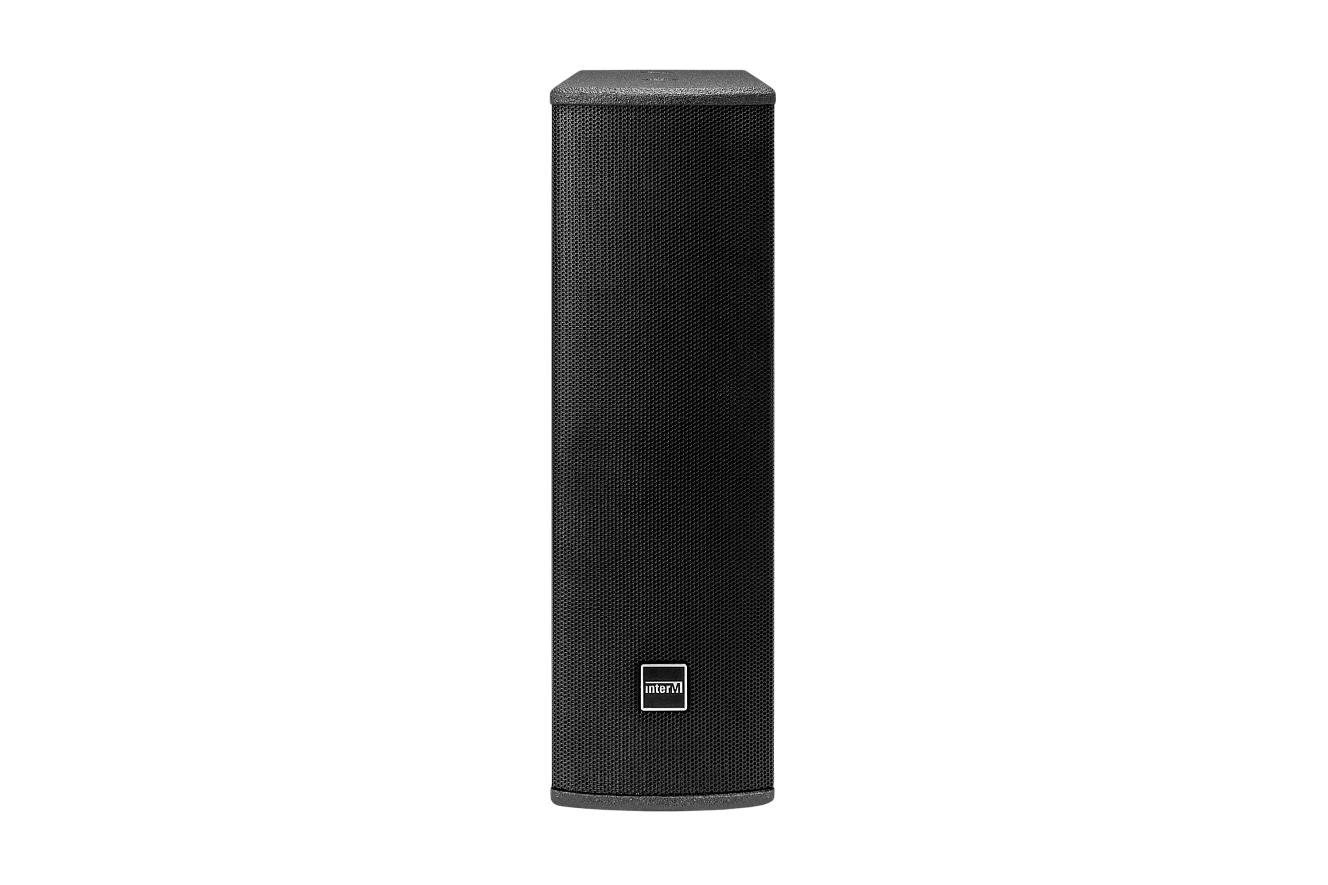

Фото оборудования

Функциональные возможности и особенности

Безупречное качество звучания

Выдающиеся характеристики основных динамических излучателей дополнены классическими для профессиональной акустики лавсановым высокочастотным твитером и деревянным корпусом.
Равномерная АЧХ

Использование высококачественных компонентов и конструкции с фазоинвертором обеспечили неискаженное воспроизведение сигналов во всем диапазоне звуковых частот.
Возможность подключения к трансляционной линии

Обе модели серии CU-7000 допускают подключение не только к стандартному 8-Омному выходу бытового или профессионального усилителя мощности, но и к трансляционной линии с напряжением до 100 В.
Строгий и гармоничный дизайн

Классическое оформление профессиональных акустических систем, применённое в серии CU-7000, позволяет использовать её в помещениях с разнообразным интерьером.
Удобный и простой монтаж

Крепление громкоговорителей к стене осуществляется с помощью разборного кронштейна с возможностью регулировки угла наклона в вертикальной и горизонтальной плоскости.

Конструкция

Акустические системы колонного типа серии CU-7000 с первого же взгляда выделяются из всего ассортимента настенных громкоговорителей благодаря своему строгому дизайну и классическому оформлению, характерному для профессиональных аудиосистем. Внешний вид акустических систем позволяет им гармонично вписаться в помещения с различными условиями интерьера.

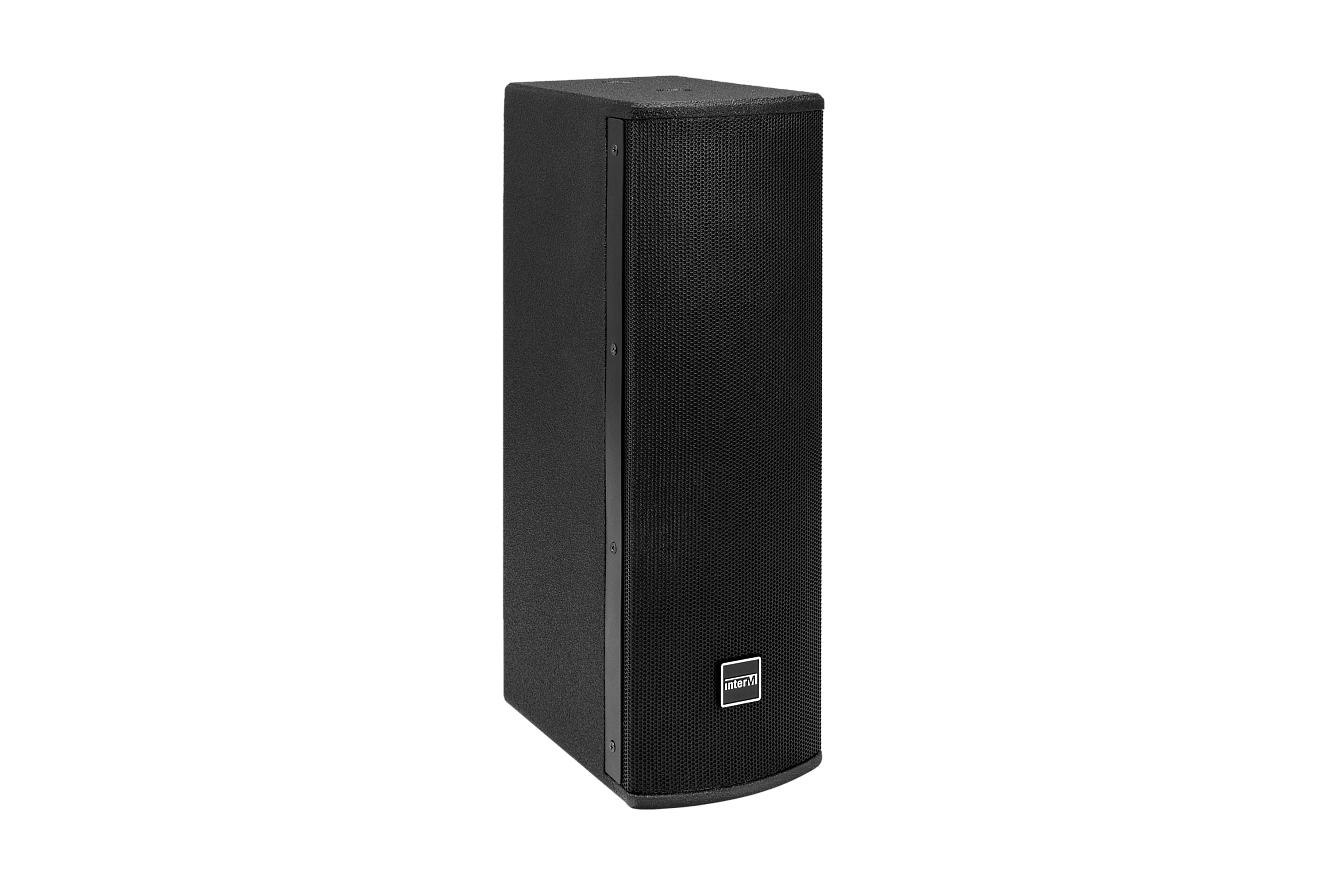

Рис. 1. Внешний вид громкоговорителя

Металлическая решётка на лицевой панели громкоговорителя надёжно защищает диффузоры динамических излучателей от механических повреждений.

Черное текстурное виниловое покрытие громкоговорителя предназначено не только для придания эстетической красоты, но и выполняет функцию защиты от влияния внешних факторов на деревянный корпус, что повышает прочность и долговечность системы.

Корпус акустической системы, качественно собранный из панелей МДФ толщиной 12 мм, защищает динамические излучатели от внешних воздействий и играет важную роль в акустическом оформлении громкоговорителей. Шпунтовое соединение с проклейкой всех элементов обеспечивает необходимую жёсткость и звукоизоляцию корпуса.

Рис. 2. Фазоинвертор акустической системы CU-7060

1 – уплотнительная прокладка
2 – монтажные отверстия динамической головки
3 – порт фазоинвертора

Ещё одним достоинством корпуса громкоговорителей серии CU-7000 является наличие фазоинвертора. Фазоинвертор, расположенный в нижней части корпуса, обеспечивает снижение частоты паразитного резонанса и расширение диапазона воспроизводимых низких частот.

Точно рассчитанная конструкция корпуса громкоговорителя обеспечивает оптимальное акустическое оформление динамических излучателей. Глубокий и массивный корпус оптимизирует воздушные потоки от задней поверхности диффузора и снижает частоты паразитного резонанса, а фазоинвертор увеличивает интенсивность излучения низких частот.

Рис. 3. Широкополосная динамическая головка

1 – уплотнительный материал
2 – подвес
3 – полипропиленовый диффузор
4 – пылезащитный колпачок

Для воспроизведения нижней и средней полосы частот используются низкочастотные динамические излучатели с конусообразным диффузором экспоненциальной формы и эластичными резиновыми подвесами. Высокая гибкость подвесов обеспечивает низкую резонансную частоту и длинный ход диффузора.

Амплитуда колебаний диффузора зависит от величины магнитной индукции, существующей в кольцевом зазоре, где помещается звуковая катушка. Для обеспечения достаточной величины индукции в динамическом излучателе применяется крупная магнитная система с приличными механическими и магнитными параметрами.

Рис. 4. Расположение динамических излучателей в CU-7060

1 – корпус акустической системы
2 – винты крепления динамических головок
3 – широкополосная динамическая головка
4 – высокочастотный твитер
5 – посадочное место твитера
6 – порт фазоинвертора

В акустической системе CU-7060 используется два низкочастотных излучателя, а в CU-7120 - четыре. Благодаря их взаимному расположению диаграмма направленности в вертикальной плоскости сужается, но также значительно расширяется в горизонтальной.

Фазоинвертор акустической системы CU-7000

Рис. 5. Высокочастотный твитер

1 – крепление защитного колпачка
2 – защитный колпачок купольного твитера
3 – монтажное отверстие для крепления высокочастотного твитера

Для устранения частотных (линейных) искажений, в конструкции громкоговорителей серии CU-7000 предусмотрен высокочастотный купольный твитер, изготовленный из лавсана. Данный материал сочетает в себе следующие характеристики: малую массу и высокую жесткость. Эти параметры являются одними из основных для создания качественных динамических головок, их комбинация позволяет расширить диапазон частот до 20 кГц, сохраняя мягкость и музыкальность акустики.

Благодаря всем описанным выше решениям специалисты Inter-M добились максимальной равномерности амплитудно-частотной характеристики громкоговорителей серии CU-7000.

Ко всем перечисленным достоинствам громкоговорителей серии CU-7000, как профессиональной акустики, следует отнести и универсальность. Заключается она в возможности осуществлять, кроме прямого подключения громкоговорителей напрямую к низкоомному выходу профессионального усилителя, подключение акустической системы к трансляционной линии напряжением 70/100 В.

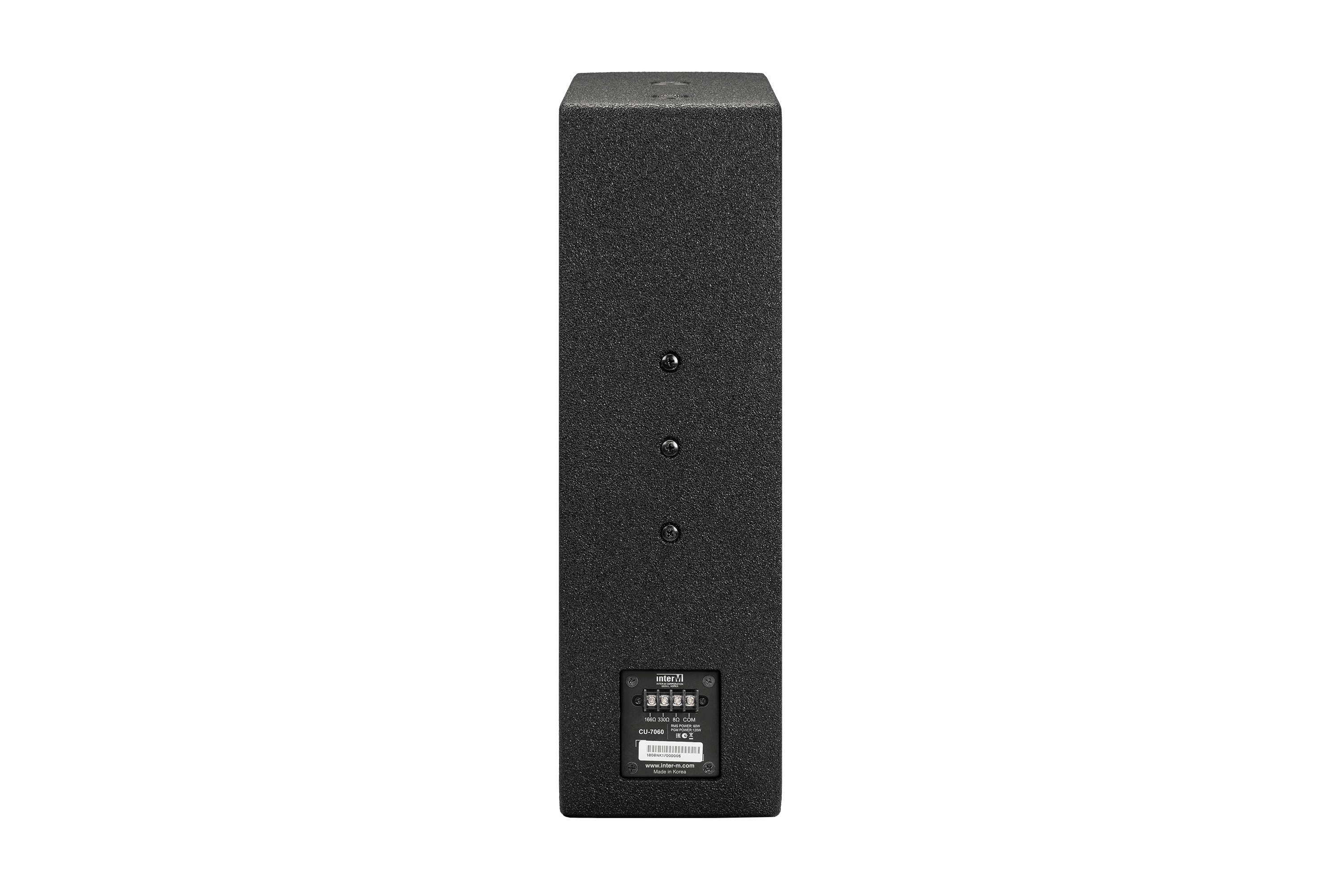

Рис. 6. Клеммная колодка для подключения трансляционной линии

Для этого внутри корпуса громкоговорителя располагается согласующий трансформатор, благодаря которому имеется возможность подключения громкоговорителя на полную или половину мощности. Выводы трансформатора представлены в виде клеммной колодки, которая расположена на задней панели корпуса.

Рис. 7. Конструкция кронштейна

Также на задней панели громкоговорителя расположены монтажные точки для установки кронштейна. Крепление кронштейна к основанию корпуса громкоговорителя осуществляется с помощью трёх винтов. Конструкция кронштейна позволяет пользователю регулировать положение громкоговорителя в горизонтальной и вертикальной плоскостях. Кронштейн поставляется в комплекте с громкоговорителями.

Технические характеристики

Наименование	CU-7060	CU-7120
Мощность подключения, Вт	60/30	120/60
Импеданс, Ом	166/330 или 8	83/166 или 8
Тип громкоговорителя	двухполосный, колонного типа
Количество динамических головок	3	5
Диапазон частот (-10 дБ), Гц	100 … 20000	95 … 20000
Чувствительность (1 Вт/ 1 м), дБ	92	94
Максимальное звуковое давления, дБ	111	116
Цвет корпуса	чёрный
Материал корпуса	МДФ
Масса, кг	5,33	7,98
Габаритные размеры (Ш×В×Г), мм	130×420×195	130×620×195
