Динамические микрофоны MH-80, SCM-6000V

27.04.2024

в наличии

Механизм действия динамического микрофона — обратный механизму действия громкоговорителя. Тонкая мембрана связана с катушкой, на которую воздействует магнитное поле, создаваемое постоянным магнитом. Звуковые волны воздействуют на мембрану, колебания которой перемещают катушку в магнитном поле, что приводит к появлению электрического тока, направление и величина которого зависят от движений мембраны.

Динамические микрофоны обладают рядом достоинств.

Высокая перегрузочная способность позволяет использовать их с гитарным усилителем, для записи ударных и громкого вокала. Благодаря прочности, компактности и малой восприимчивости к посторонним шумам и вибрации динамические микрофоны компании АРСТЕЛ практичны и удобны для работы на сцене.

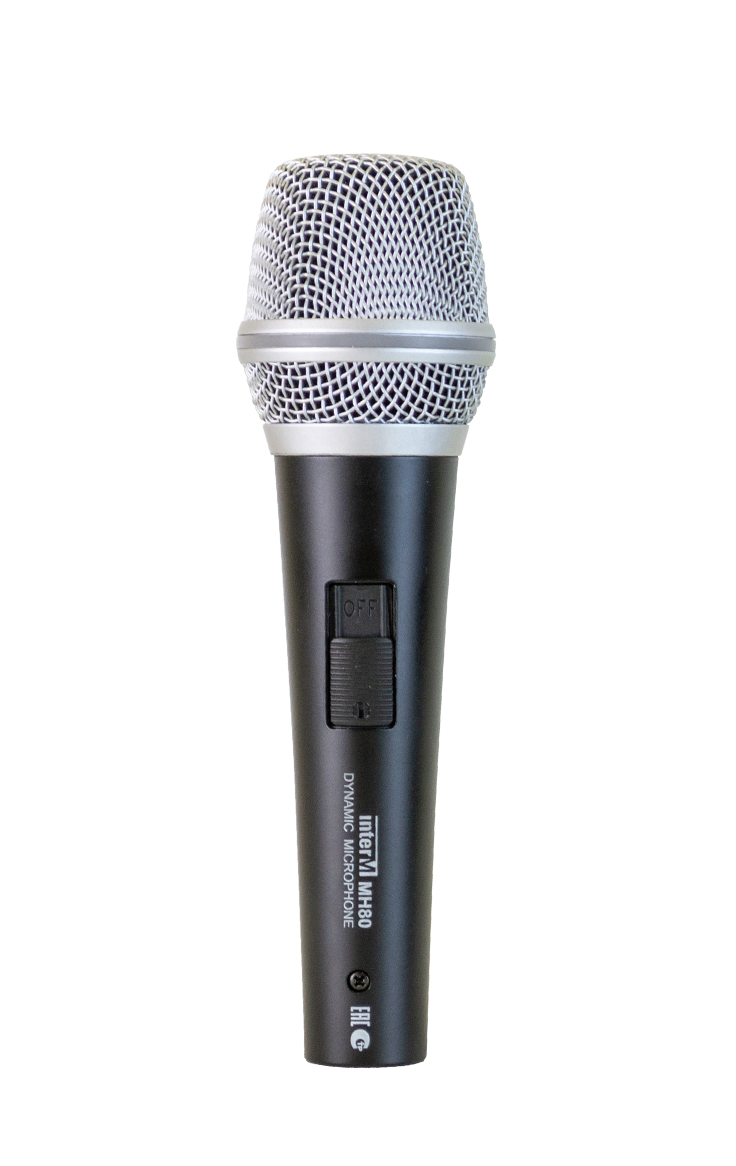

Фото оборудования

Функциональные возможности и особенности

MH-80

Высокое соотношение сигнал/шум

Использование неодимового магнита в конструкции капсюля способствует высокому соотношению сигнал/шум.
Кардиоидная диаграмма направленности

Такой вид диаграммы направленности уменьшает захват звука сбоку и сзади, помогая избежать акустической обратной связи.
Бесшумный выключатель с магнитной блокировкой

Обеспечивает дополнительный контроль и предотвращает случайное включение.

SCM-6000V

Многоугольное кольцо на защитной сетке

Препятствует скатыванию микрофона с любой поверхности.
Суперкардиоидная диаграмма направленности

Зона захвата звука спереди уже, чем у обычной кардиоиды, микрофон менее чувствителен к акустике помещения.
Применение амортизаторов внутри корпуса

Уменьшают передачу вибрационных и структурных шумов, воздействующих через элементы конструкции на капсюль из-за тряски микрофона в руках исполнителя, случайных ударов, толчков и др.
Трехслойная защита от аэродинамических шумов

Экран из поролона и несколько металлических сеток, рассекающих поток воздуха, предотвращают шумы от резкого перемещения, ветра, дыхания, взрывных согласных и т.п.

Конструкция

Рис. Динамические микрофоны MH-80, SCM-6000V

1 – защитная сетка
2 – капсюль
3 – выключатель

Динамический микрофон представляет собой мембрану, соединенную с катушкой, которая помещена в сильное магнитное поле, создаваемое постоянным магнитом. При воздействии звуковых волн диафрагма, а вместе с ней и звуковая катушка, колеблются в радиальном магнитном поле, созданном магнитной системой. Вследствие этого в звуковой катушке индуцируется ЭДС. Далее полученное напряжение усиливается с помощью трансформатора.

Технические характеристики

Модель	SCM-6000V	MH-80
Тип	Динамический	Динамический
Диаграмма направленности	Суперкардиоидная	Кардиоидная
Частотный диапазон	50 Гц-17 кГц	50 Гц - 17,5 кГц
Расчетная мощность (Peak), Вт	520	640
Чувствительность	-53 дБ ± 3 дБ/Па на 1 кГц -73 ДБ ± 3 дБ (0Дб=1В/мкбар на 1кГц)	-50 дБ/Па на 1 кГц -70 дБ (0дБ=1В/мкбар на 1кГц)
Выходное сопротивление	350 Ом ± 30% (на 1 кГц)	600 Ом
Масса	250 г ± 10 г	300 г ± 20 г

Диаграммы

Диаграмма направленности

Амплитудно-частотная диаграмма

MH-80 обладает кардиоидной диаграммой направленности. Такая характеристика способствует подавлению звуков по бокам и сзади микрофона и позволяет выделить голос вокалиста или отдельных инструментов и уменьшить влияние помещения.

Суперкардиоидная диаграмма SCM-6000V отличается более узкой зоной захвата звука спереди микрофона, что обеспечивает еще лучшую акустическую изоляцию и большую защиту от влияния помещения и обратной связи. При этом микрофон более чувствителен к звукам, приходящим с задней стороны.

Оба микрофона обладают эффектом близости, который повышает чувствительность к низким частотам при приближении к источнику звука. Это можно исправить тембральной корректировкой сигнала.

Схема применения

Динамические микрофоны обычно устанавливаются на напольную стойку BS-4 с наклонным держателем или на настольную стойку TS-1. Соединение микрофонов с микшером осуществляется с помощью экранированного кабеля с разъемами XLR Male—Female. Один конец кабеля (Female) подключается в микрофон, а второй (Male) — в канал микшерного пульта. Длина соединительного кабеля не должна превышать 10-20 метров во избежание наведения на него различного рода помех. Перед включением, во избежание перегрузок, нужно максимально опустить фейдеры соответствующих каналов. Динамические микрофоны MH-80 и SCM-6000V не требуют фантомного питания.
