Инструкция по установке потолочных громкоговорителей CS-03A(W), CS-05W, CS-3, CS-6, CS-12 в подвесной потолок типа Армстронг
Громкоговоритель предназначен для установки в подвесной потолок типа Armstrong. На примере рассмотрим установку громкоговорителя CS-03A(W) в стандартный кассетный потолок, применяемый в офисных помещениях. В комплекте с потолочным громкоговорителем поставляется и декоративная защитная решетка.

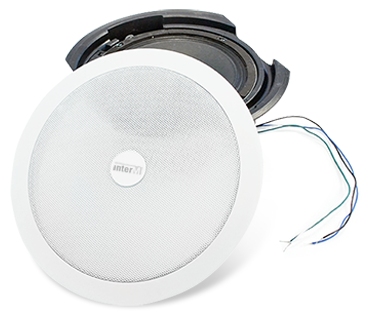

Громкоговоритель и декоративно-защитная решетка
1 Потолок типа Armstrong состоит из плиток стандартного размера, устанавливаемых в Т-образные профили металлического каркаса, которые крепятся к основному потолку с помощью подвесов.

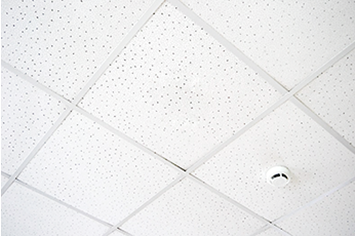

Рис. 1. Подвесной потолок типа Армстронг
2 Для установки громкоговорителя в потолочной плите сделайте отверстие диаметром 200 мм.

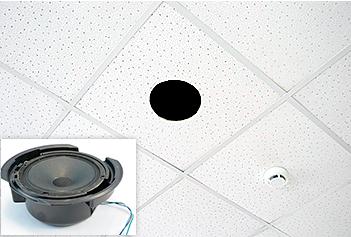

Рис. 2. Подготовленное отверстие в потолочной плите
3 Через отверстие в потолочной плите произведите подключение громкоговорителя к трансляционной линии. Соединение осуществляйте посредством дополнительной колодки или при помощи пайки. Для правильного соединения воспользуйтесь расшифровкой цветовой маркировки выводов, которая указана на задней стенке корпуса.
4 Разместите громкоговоритель в отверстии на потолочной плите, воспользовавшись заужиющими срезами на корпусе. Громкоговоритель устанавливается поверх потолочной плиты динамической головкой вниз.

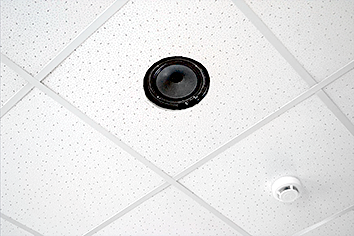

Рис. 3. Размещенный громкоговоритель в потолочной плите
5 Установите декоративно-защитную решетку, закрепив ее через крепежные отверстия специальными скобами на пружинах громкоговорителя.

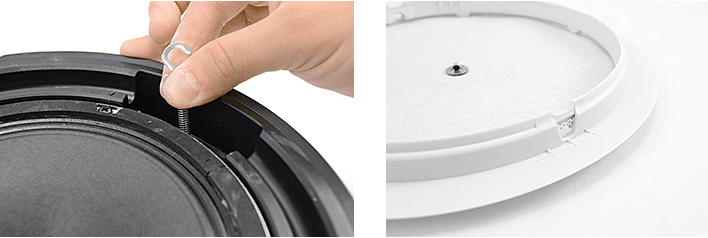

Рис. 4. Установка декоративно-защитной решетки
6 Фиксация громкоговорителя на потолочной плите выполняется за счет ее плотного зажатия между корпусом громкоговорителя и декоративно-защитной решеткой, стягиваемых пружинами скоб.

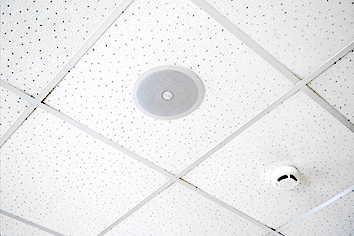

Рис. 5. Фиксация громкоговорителя на потолочной плите
