Инструкция по установке потолочных громкоговорителей Inter-M CS-10 в подвесной потолок типа Армстронг

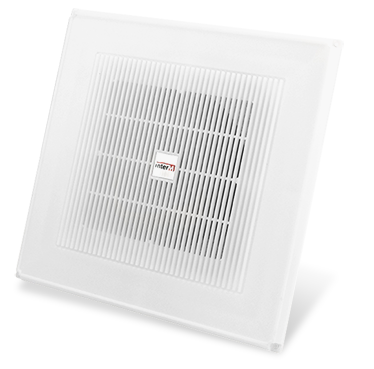

Потолочный громкоговоритель CS-10 имеет квадратную защитную решетку 320×320 мм.
Рис. 1

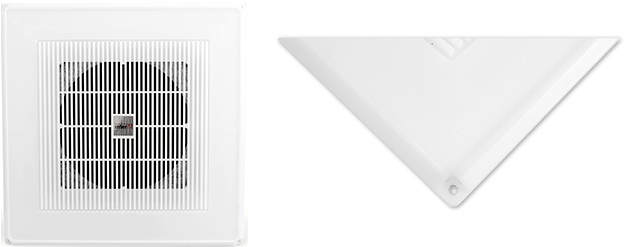

С тыльной стороны к решетке крепится колпак, который защищает динамическую головку от внешних механических воздействий.
Рис. 2
Громкоговоритель CS-10 преимущественно используется для установки в подвесной потолок типа Armstrong. На примере рассмотрим установку в стандартный кассетный потолок, чаще всего применяемый в офисных помещениях.

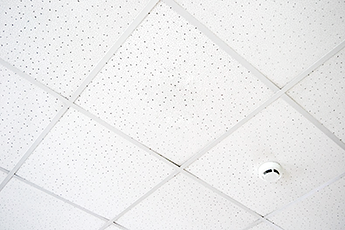

1 Потолок типа Armstrong состоит из плиток стандартного размера, устанавливаемых в Т-образные профили металлического каркаса, которые крепятся к основному потолку с помощью подвесов.
Рис. 3

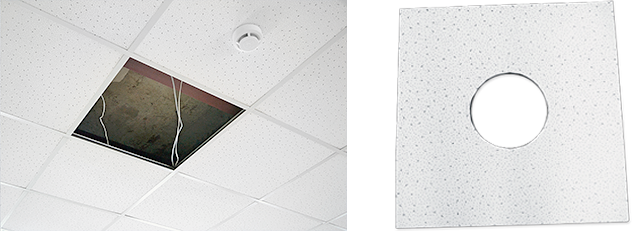

2 Снимите потолочную плиту и сделайте в ней отверстие диаметром 240 мм.
Рис. 4
3 Установите громкоговоритель CS-10 в отверстие, плотно прижав защитную решетку к потолочной плите. Крепление громкоговорителя к потолочной плите осуществляется саморезами диаметром 3 мм через четыре монтажных отверстия, расположенные по углам защитной решетки.
Рис. 5
Для повышения надежности крепления громкоговорителя к потолочной плите рекомендуем дополнительно использовать с внутренней стороны плиты специальные крепежные планки для увеличения площади опоры громкоговорителя.
4 Произведите электрическое соединение устанавливаемого громкоговорителя к трансляционной линии. Подключение осуществляйте посредством дополнительной колодки или при помощи пайки. Для корректного подключения воспользуйтесь расшифровкой цветовой маркировки выводов, которая указана на колпаке.

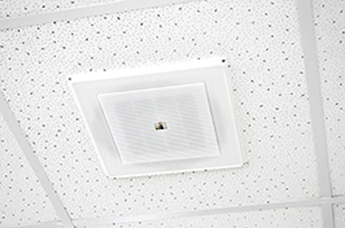

5 Установите потолочную плиту с громкоговорителем обратно в подвесной потолок.
Рис. 6
