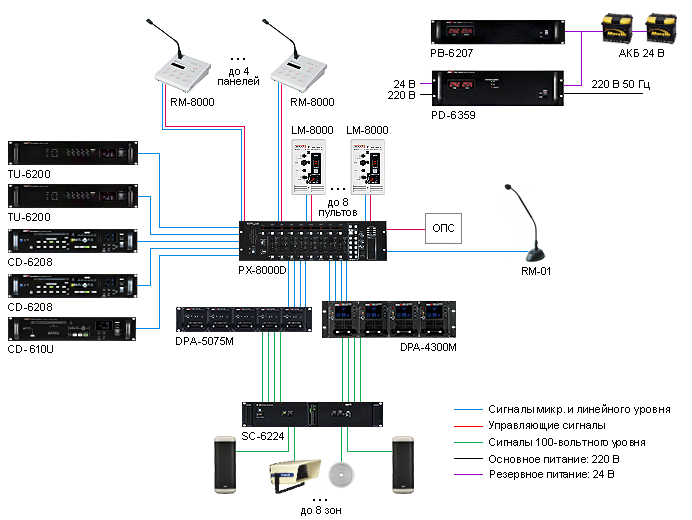

Система оповещения и трансляции на матричном контроллере Inter-M PX-8000D
Система имеет 8 независимых каналов и 8 зон трансляции. Сообщения подаются в выбранные зоны с помощью удалённых микрофонных панелей Inter-M RM-8000, либо с помощью микрофона Inter-M RM-01, непосредственно подключенного к матричному аудиоконтроллеру.
Матричный аудиоконтроллер Inter-M PX-8000D имеет 8 контактов для подключения прибора охранно-пожарной сигнализации (ОПС). В случае срабатывания пожарных датчиков, выполняемая музыкальная трансляция или речевое оповещение в зонах пожара автоматически прерывается, и в зоны пожара начинает транслироваться заранее записанное пользователем тревожное сообщение. Запись тревожного сообщения в память PX-8000 производится через микрофон RM-01. С помощью этого же микрофона может осуществляться руководство эвакуацией в режиме более высокого приоритета. Выбор зон при этом будет осуществляться с помощью кнопок селектора матричного аудиоконтроллера.
Музыкальная трансляция обеспечивается использованием двух CD/MP3-проигрывателей Inter-M CD-6208, одного Inter-M CD-610U и двух цифровых тюнеров Inter-M TU-6200. При необходимости можно дополнительно подключить ещё 3 источника музыкальной трансляции.
В каждой зоне для локального выбора источника сигнала трансляции может быть установлен пульт дистанционного управления Inter-M LM-8000. Дополнительно, к аудиовходам пульта LM-8000, можно подключить локальный источник сигнала (например, выход звуковой карты компьютера или микрофон RM-01), который будет выполнять трансляцию в данной зоне.
В качестве усилителей мощности применены четырёхканальные цифровые трансляционные усилители мощности Inter-M DPA-150Q и DPA-300Q, которые обеспечивают 4 канала мощностью по 150 Вт и 4 канала мощностью по 300 Вт.
Линейные сигналы каждого канала поступают с выхода PX-8000D на входы усилителей мощности. Далее усиленный сигнал проходит через блок контроля линий Inter-M SC-6224 и передаётся на линии трансляции с оповещателями.
Электропитание системы осуществляется от сети 220 В 50 Гц. Резервное питание всей системы обеспечивается от аккумуляторных батарей 24 В, для чего в состав системы входит блок контроля и распределения питания Inter-M PD-6359 и зарядное устройство Inter-M PB-6207.
Всё оборудование системы занимает по высоте 25 юнитов и размещается в одном аппаратном шкафу, как например, Inter-M PA-271D или PR-271NA. Если в нём необходимо разместить аккумуляторные батареи и источник бесперебойного питания, следует применить более вместительный шкаф Inter-M PA-331D или PR-331NA.
Порядок приоритетов: RM-01 > тревожное сообщение PX-8000D > RM-8000 (№ 1—4) > LM-8000 > TU-6200, CD-6208, CD-610U.
