Система оповещения и музыкальной трансляции на основе комбинированного блока управления Inter-M SC-05EM и трансляционного усилителя Inter-M DPA-300S
Смотреть описание структурной схемыСистема оповещения и музыкальной трансляции на основе комбинированного блока управления SC-05EM рассчитана на 5 зон оповещения общей мощностью 300 (600/900/1200) Вт при использовании одноканального цифрового трансляционного усилителя DPA-300S (DPA-600S/DPA-900S/DPA-1200S). Помимо музыкальной трансляции обеспечивается выполнение сценариев эвакуации при пожаре и речевое оповещение.
В качестве музыкального источника применяется CD/MP3-проигрыватель CD-610U, снабжённого USB-портом. Для организации музыкальной трансляции используется основной вход усилителя PGM INPUT, для приоритетных сигналов задействуется дополнительный управляемый вход PRIORITY. На вход усилителя PRIORITY поступают приоритетные сигналы с SC-05EM: голосовые сообщения с микрофонной панели RM-05A, тревожные сообщения о пожаре, сигналы ГОЧС.
Оповещение ГОЧС имеет приоритет над музыкальным вещанием и транслируется во все зоны системы. Оконечный блок ГОЧС подключён к входу RM 2 блока SC-05EM. Речевое оповещение с выбором зон трансляции производится с помощью удалённой микрофонной панели RM-05A, подключённой к входу RM 1. Оно имеет приоритет над оповещением о пожаре. DIP-переключатели MODE блока SC-05EM позволяют настроить наивысший приоритет в системе для голосовых сообщений, транслируемых с микрофонной панели RM-05A.
Система оповещения подключена к автоматической пожарной сигнализации (АПС). В случае возникновения пожара вещание приглушается, и в зоны с максимальной громкостью транслируются тревожные сообщения, записанные во внутреннюю память SC-05EM. Блок SC-05EM контролирует в автоматическом режиме пять трансляционных линий с громкоговорителями — на обрыв, короткое замыкание или отклонение импеданса на недопустимую величину. Резервное питание системы оповещения организовано с помощью блока контроля и распределения питания PD-6359, зарядного устройства PB-6207 и комплекта батарей общим напряжением 24 В.
Порядок приоритетов: тревожное сообщение > RM-05A [RM 1] > ГОЧС [RM 2] > музыкальная трансляция.
Скрыть описаниеОборудование | Модель | Количество |
CD/MP3-проигрыватель | CD-610U | 1 |
Комбинированный блок управления | SC-05EM | 1 |

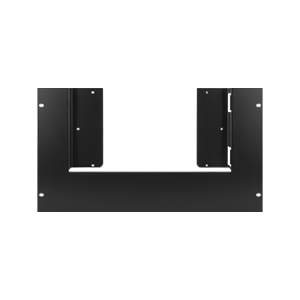

19″-й кронштейн для SC-05EM | BKT-SC05EM | 1 |
Усилитель мощности |
DPA-300S/DPA-600S/ DPA-900S/DPA-1200S |
1 |
Блок управления питанием | PD-6359 | 1 |
Зарядное устройство | PB-6207 | 1 |
Микрофонная панель | RM-05A | 1 |
19″-й аппаратный шкаф | PR-231NA | 1 |
Декоративная панель | BP-6200 | 4 |
Соединительный аудиокабель | AT-KM-093-1 | 1 |
