Система оповещения и музыкальной трансляции на основе SC-05EM, PA-6336 и PA-6348

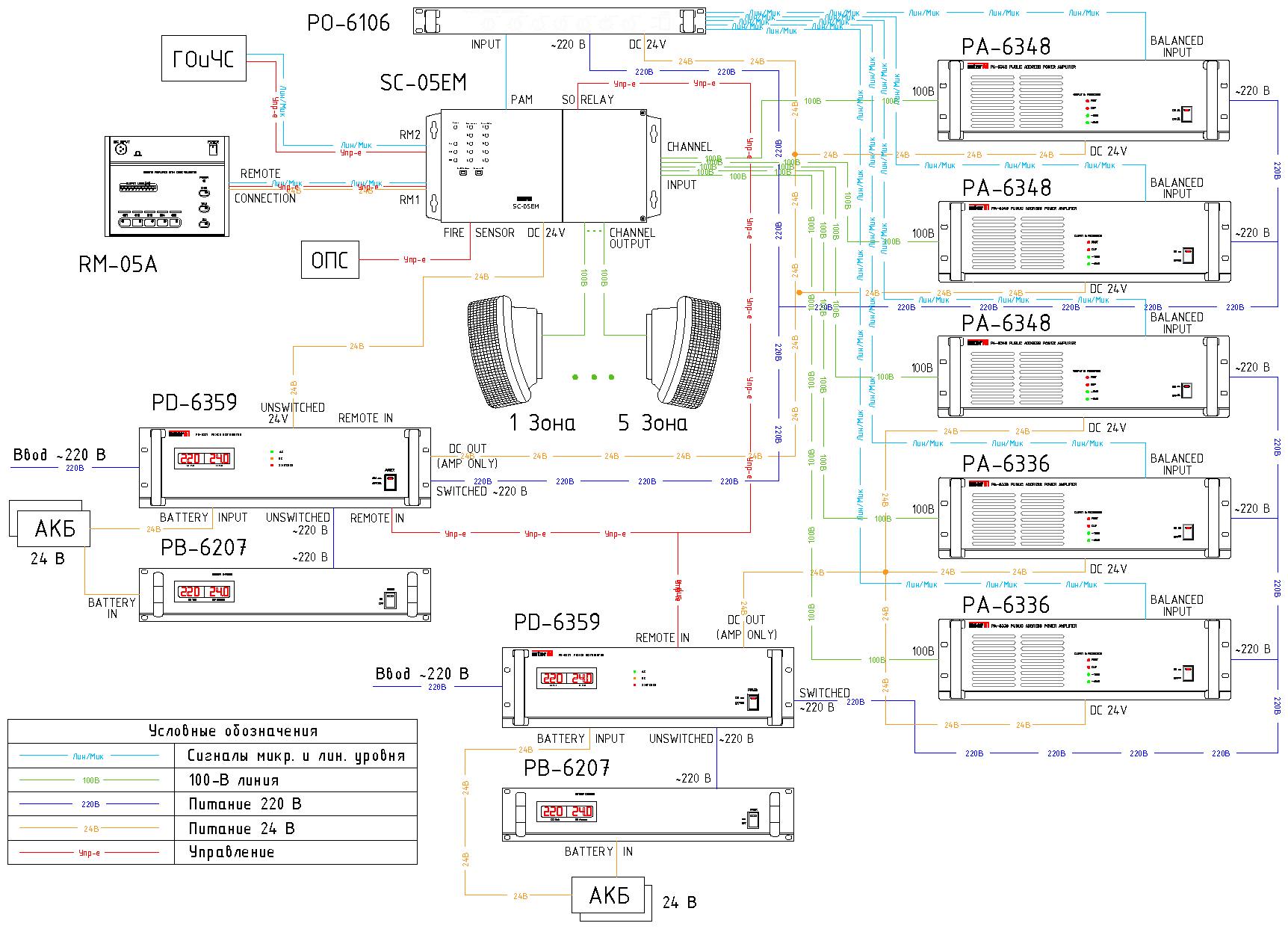

Смотреть описание структурной схемыСистема оповещения и управления эвакуацией построена на основе комбинированного блока управления SC-05EM имеет 5 зон оповещения общей мощностью 2,16 кВт при использовании трансляционных аналоговых усилителей мощности PA-6336 и PA-6348. Система обеспечивает выполнение сценариев эвакуации при пожаре и речевое оповещение.
Распределение линейного сигнала на усилители мощности осуществляет программный распределитель PO-6106. Оконечный блок ГОЧС подключён к входу RM 2 блока SC-05EM. Оповещение РАСЦО имеет самый низкий приоритет и транслируется во все зоны системы. Речевое оповещение с выбором зон трансляции производится с помощью удалённой микрофонной панели RM-05A, подключённой к входу RM 2. Оно имеет приоритет над оповещением о пожаре. DIP-переключатели MODE блока SC-05EM позволяют настроить наивысший приоритет в системе для голосовых сообщений, транслируемых с микрофонной панели RM-05A.
Система оповещения подключена к автоматической пожарной сигнализации (АПС). В случае возникновения пожара, трансляция с микрофонной панели RM-05A и трансляция ГОЧС приглушаются, и в зоны с максимальной громкостью транслируются тревожные сообщения, хранимые во внутренней памяти SC-05EM. Блок SC-05EM контролирует в автоматическом режиме пять трансляционных линий с громкоговорителями — на обрыв, короткое замыкание или отклонение импеданса на недопустимую величину. Резервное питание системы оповещения организовано с помощью 2-х комплектов, каждый из которых содержит блок контроля и распределения питания PD-6359, зарядное устройство PB-6207 и комплект батарей общим напряжением 24 В.
Порядок приоритетов: тревожное сообщение > RM-05A [RM 1] > ГОЧС [RM 2].
Скрыть описаниеОборудование | Модель | Количество |
Комбинированный блок управления | SC-05EM | 1 |
19″-й кронштейн для SC-05EM | BKT-SC05EM | 1 |
Распределитель аудиосигнала | PO-6106 | 1 |
Усилитель мощности | PA-6336 | 2 |
Усилитель мощности | PA-6348 | 3 |
Блок управления питанием | PD-6359 | 2 |
Зарядное устройство | PB-6207 | 2 |
Микрофонная панель | RM-05A | 1 |

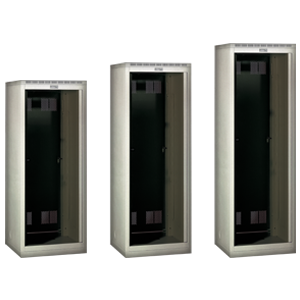

19″-й аппаратный шкаф | PR-391NA | 1 |
Вентилятор для 19″-го шкафа | PF-6302 | 1 |
Декоративная панель | BP-6200 | 3 |
Декоративная панель | BP-6100 | 1 |
Кабельный разъём XLR-штекер | AC3MM | 1 |
