Система оповещения и музыкальной трансляции на основе микшер-усилителя Inter-M PMU-60N
Смотреть описание структурной схемыСистема ручного оповещения и музыкальной трансляции на основе усилителя Inter-M PMU-60N имеет 5 зон трансляции общей мощностью 60 Вт. Усилитель интегрирован в глобальную компьютерную сеть через Ethernet-интерфейс, что позволяет ему принимать аудиопоток от интернет-радиостанций или серверов потокового аудиовещания. Ещё один цифровой аудиопоток усилитель получает от ПК через разъём USB. В качестве дополнительных источников музыкальной трансляции используются: встроенный мультимедийный проигрыватель, который воспроизводит аудиофайлы с внешнего флеш–накопителя, и MP3-плеер, подключённый к входу INPUT 3.
Приоритетное речевое оповещение производится с помощью микрофона Inter-M RM-01, подключённого к входу INPUT 1, и удалённого микрофона Inter-M RMC-01A, подключённого к входу INPUT 2. Дополнительная кнопка CHIME микрофона RM-01 позволяет предварять сообщение сигналом гонга. Обе микрофонные панели имеют равный приоритет и приглушают трансляцию со входов INPUT 3—6, а также со встроенного USB-медиаплеера.
Сообщения, поступающие с линейного выхода офисной АТС, имеют наивысший приоритет и блокируют вещание от остальных источников. Существует также возможность экстренного прерывания вещания с помощью управляющего «сухого контакта», подключённого к входу EX MUTE, в ручном или автоматическом режиме.

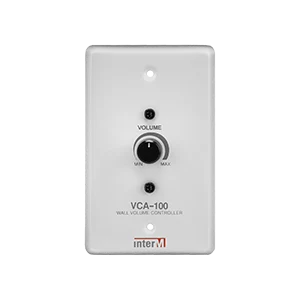

Настройка потокового вещания и управление воспроизведением осуществляются через веб-интерфейс устройства. С помощью потенциометра Inter-M VCA-100, подключённого к клеммам VCA микшер-усилителя, возможна удалённая регулировка громкости музыкальной трансляции.
Порядок приоритетов: прекращение трансляции [EX MUTE] > АТС [TEL IN] > RM-01 [INPUT 1], RMC-01A [INPUT 2] и гонг > остальные источники сигналов.
Скрыть описаниеОборудование | Модель | Количество |
Микшер-усилитель |
Inter-M PMU-60N |
1 |
Внешний регулятор громкости | Inter-M VCA-100 | 1 |
Микрофонная панель |
Inter-M RM-01 |
1 |
Микрофонная панель |
Inter-M RMC-01A |
1 |
Кабель |
USB A - USB B |
1 |
Корд микрофонный |
AT-KM-093-10 |
1 |
Монтажный провод сечением 0,75...1 мм | МГШВ-0,75 | 2 |
Негорючий кабель линии трансляции |
|
1 |
Корд |
AC3MM-TRS 3,5mm/2,5mm |
1 |
Кабель микрофонный | AT-KM-09 | 1 |
Кабель микрофонный | AT-KM-09 50м + AC3MM + AC3F | 1 |
Патч-корд / кабель витая пара | UTP cat.5E + RJ45 | 2 |
