Система оповещения и музыкальной трансляции на основе микшер-усилителя Inter-M A-120/A-60

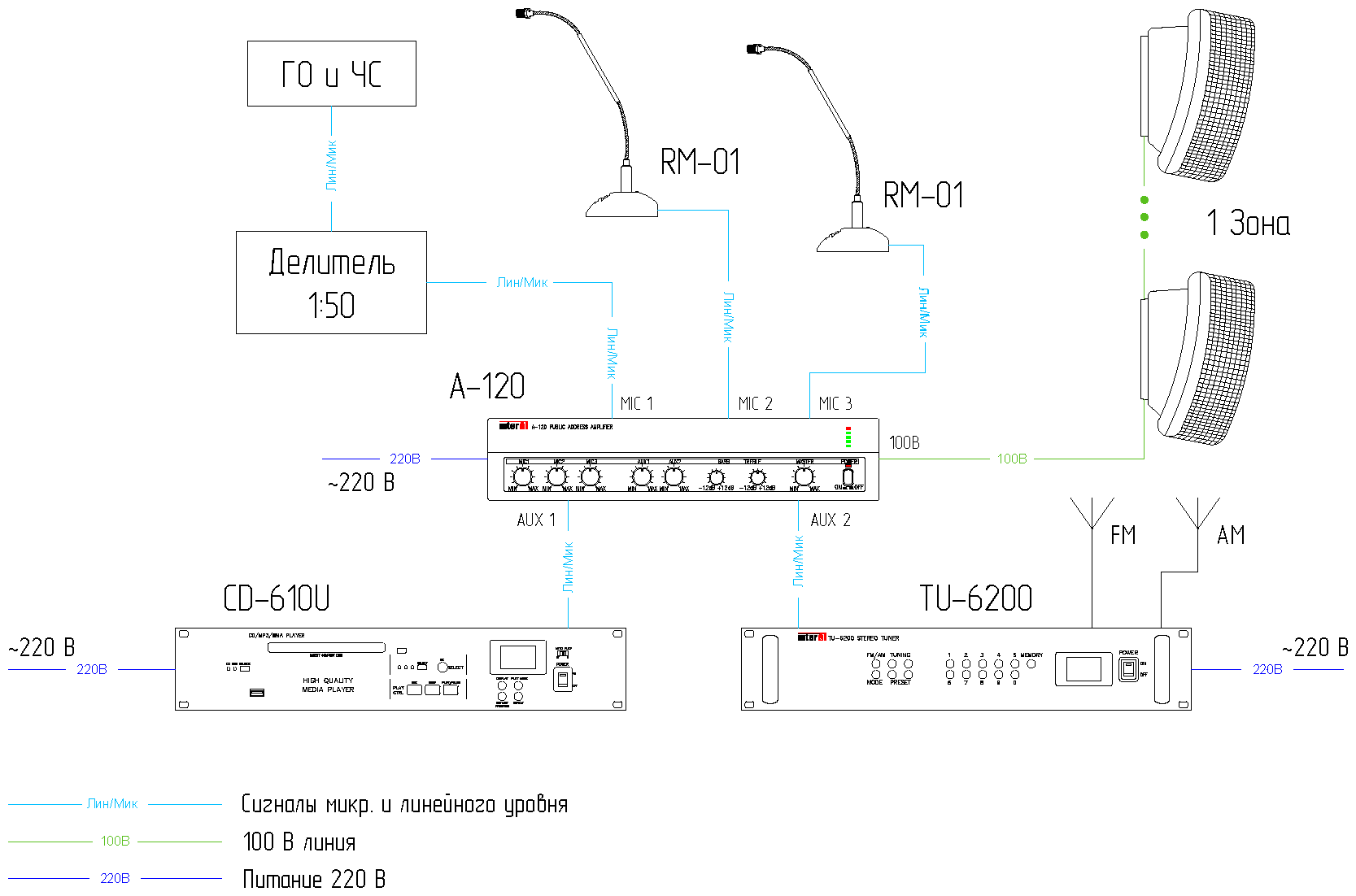

Структурная схема

Описание структурной схемы

Система на основе настольного микшер-усилителя A-120 (A-60) имеет 1 зону трансляции мощностью 120 (60) Вт и предназначена для трансляции голосовых сообщений и фоновой музыки.

Сигнал ГОЧС заведён на первый микрофонный вход и имеет приоритет над всей трансляцией. Для согласования чувствительности микрофонного входа с уровнем линейного сигнала ГОЧС применяется резистивный делитель в пропорции 1:50. Микрофонные панели RM-01, подключённые к микрофонным входам усилителя, используются для речевого оповещения. В качестве музыкальных источников задействованы тюнер TU-6200 и проигрыватель CD-610U. Внешние музыкальные источники подключаются к линейным входам усилителя.

Порядок приоритетов: ГОЧС [MIC 1] > остальные источники сигналов.

Состав оборудования

Оборудование	Модель	Количество
Микшер-усилитель	A-120/A-60	1
CD/MP3-проигрыватель	CD-610U	1
Тюнер	TU-6200	1
Микрофонная панель	RM-01	2
Соединительный аудиокабель	AT-KM-093-1	4
Соединительный аудиокабель	AT-KM-093-10	1
Разъём	RCA	4
