Система оповещения и музыкальной трансляции на основе микшер-усилителя Inter-M MA-110/MA-106

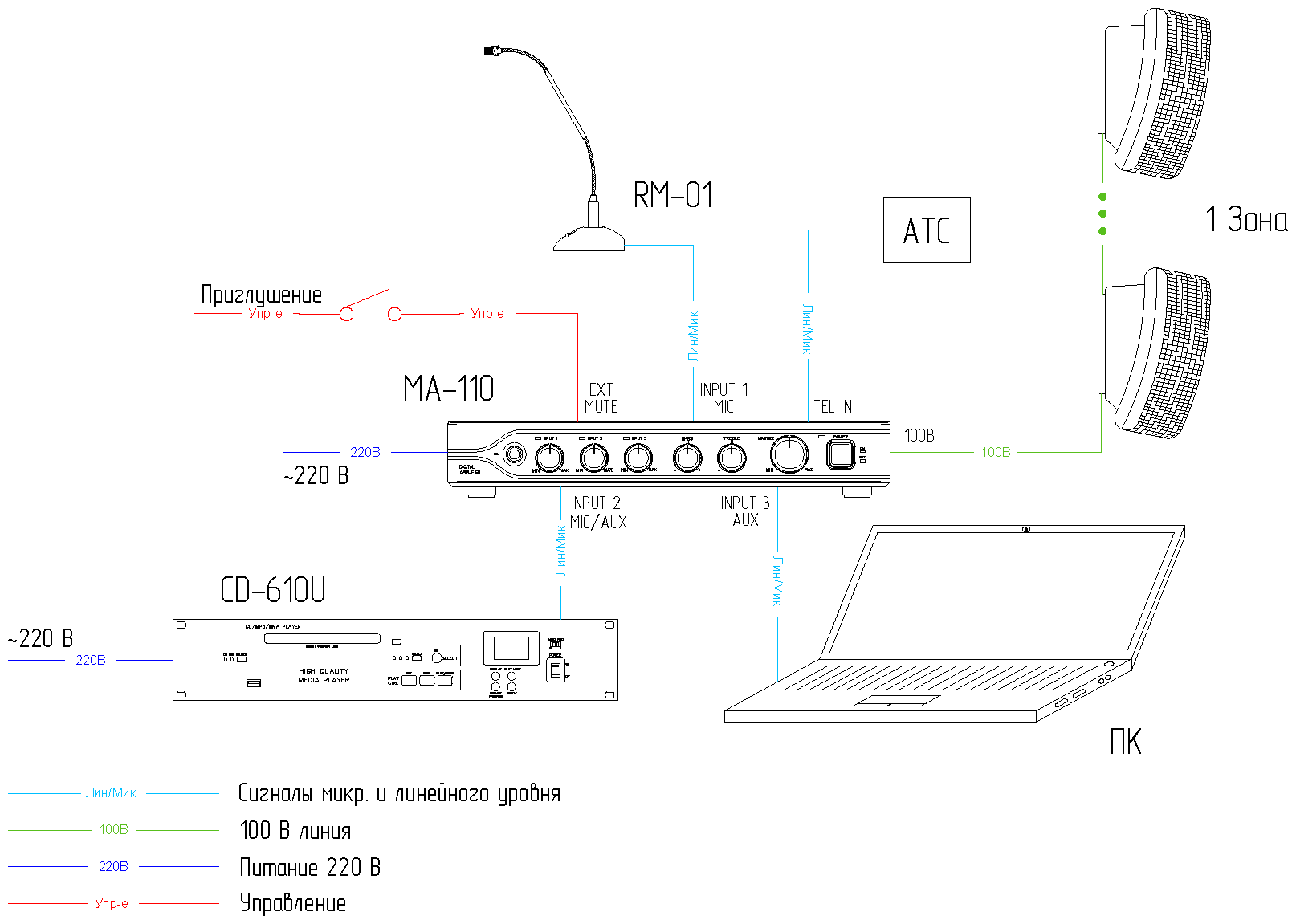

Смотреть описание структурной схемыСистема музыкальной трансляции и ручного оповещения на основе настольного микшер-усилителя MA-110 (MA-106) имеет 1 зону пожарного оповещения мощностью 100 (60) Вт. В качестве одного из источников музыкальной трансляции к линейному входу INPUT 3 усилителя подключён выход с аудиокарты ПК, а к универсальному входу INPUT 2 подключён проигрыватель компакт-дисков CD-610U.
Микрофонная панель RM-01, подключённая к микрофонному входу INPUT 1, используется для передачи голосовых сообщений и имеет приоритет над музыкальными источниками, подключёнными к входам INPUT 2 и 3. Сообщения, поступающие с линейного выхода офисной АТС, также приглушают только музыкальную трансляцию со входов INPUT 2 и 3, что позволяет осуществлять приоритетное речевое оповещение с любого телефонного аппарата.
Существует возможность экстренного прерывания вещания с помощью управляющего «сухого контакта», подключённого к входу EXT MUTE, в ручном или автоматическом режиме.
Порядок приоритетов: прекращение трансляции [EXT MUTE] > АТС [TEL IN] и RM-01 [INPUT MIC] > остальные источники сигналов.
Скрыть описаниеТип оборудования | Наименование | Модель | Характеристики | Кол-во |
---|---|---|---|---|
Источники звука |
Микрофонная панель |
Inter-M RM-01 |
2 клавиши управления "Разговор" и "Гонг", удаление до 8 метров |
1 |
CD/MP3-проигрыватель |
Inter-M CD-610U |
1-дисковый CD привод/ USB плеер (чтение MP3, WMA и WAV), авто воспроизведение, резервное питание |
1 | |
Усилители | Микшер-усилитель |
Inter-M MA-110/ MA-106 |
1 зона трансляции, 100/60 Вт, D-класс, входы 1 LINE/ 1 MIC/ 1 MIC-LINE, АТС, 2 уровня приоритета |
1 |
Кабели и разъемы |
Корд микрофонный |
AFFA AT-KM-092-5 |
XLR3 гнездо - TS 6,3 штекер, 5 метров |
1 |
Корд микрофонный |
AFFA AT-KM-093-10 |
XLR3 гнездо - XLR3 штекер, 10 метров |
1 | |
Корд |
|
моно TRS 3,5 штекер - "свободные концы" | 1 |
