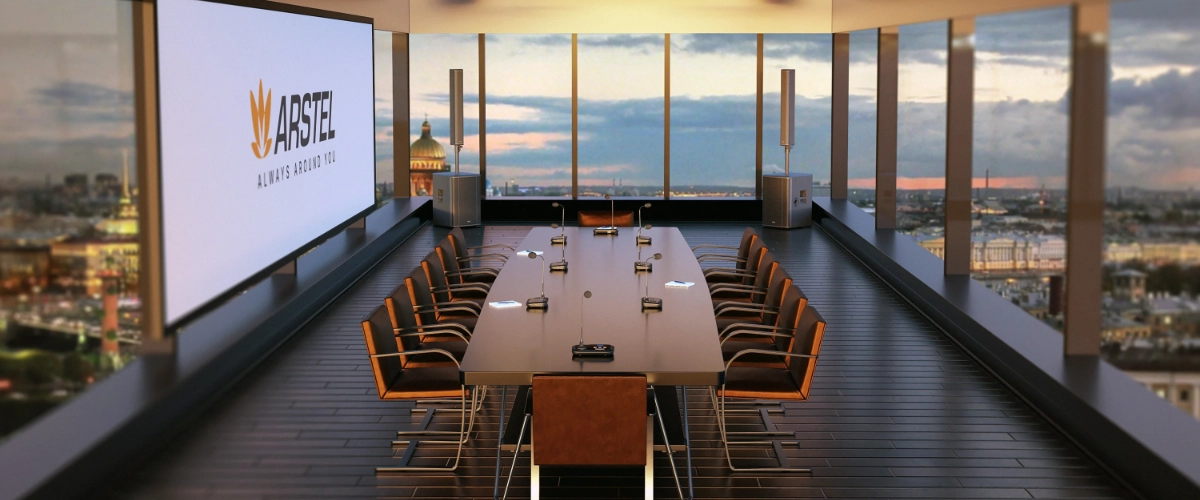

Комната переговоров. Оснащение конференц-системой AFFA и активной акустикой Inter-M
Вместимость помещения до 10 человек.
Система озвучивания переговорной комнаты играет важную роль в создании благоприятных условий для проведения рабочих заседаний, совещаний, деловых встреч с клиентами, пресс-конференций, бизнес-презентаций, обсуждения проектов и удаленных совещаний с клиентами и партнерами посредством аудио-конференц-связи.
В основе данного решения цифровая конференц-система AFFA, под управлением контроллера AFCC-14. Он обеспечивает как независимую реализацию основных функций конференц-системы, так и позволяет осуществлять удаленную настройку и контроль конференц-системы посредством сетевого интерфейса с использованием поставляемого в комплекте программного обеспечения. Это сбалансированный выбор при оснащении помещений для различного рода деловых мероприятий с количеством участников до 90 человек.
В рамках данного решения, конференц-система интегрирована с системой озвучивания помещения на базе комплекта активных акустических систем Inter-M PS-80. PS-80 это компактная двухполосная акустика обеспечивающая чистый звук и отсутствие искажений речи докладчика.
Наряду с простотой в обращении, возможностью масштабирования и интегрирования с другими системами данное решение может быть легко адаптировано под другие проекты.
Для организации проводной аудио конференц-системы в данной схеме применяется контроллер AFCC-14 совместно с микрофонным пультом председателя AFCC-14P и пультами делегатов AFCC-14D.
Контроллер AFCC-14 обеспечивает работу конференц-системы в одном из пяти режимов:
- FIFO - если достигнуто максимальное количество (1-8) активных микрофонов делегата и если активирован ещё один модуль, то модуль делегата, включенный первым, будет автоматически выключен;
- LIMIT - если достигнуто ранее установленное максимальное количество активных микрофонов, то делегаты, желающие выступить, присоединяются к списку ожидания. Первый делегат, присоединившийся к списку ожидания, станет активным, когда активный делегат отключит свой микрофон;
- FREE - позволяет одновременно включать до 20 микрофонов делегатов без ограничений. При этом можно использовать все возможности конференц-связи, включая одновременную передачу голоса;
- APPLY - Когда делегат нажимает кнопку включения/выключения микрофона, чтобы запросить выступление, председатель может одобрить или отклонить этот запрос;
- VOICE - Микрофон делегата активируется, когда в него начинают говорить. Количество докладчиков можно установить от 1 до 8.
Можно установить два режима времени разговора:
- 1 - “Режим таймера”, вы можете установить «0-999» секунд, микрофон автоматически выключится по достижении установленного времени.
- 2 - "Автоматический режим", вы можете установить "0-999" секунд, по истечении установленного времени, если микрофон не будет говорить в течение установленного времени, микрофон автоматически выключится.

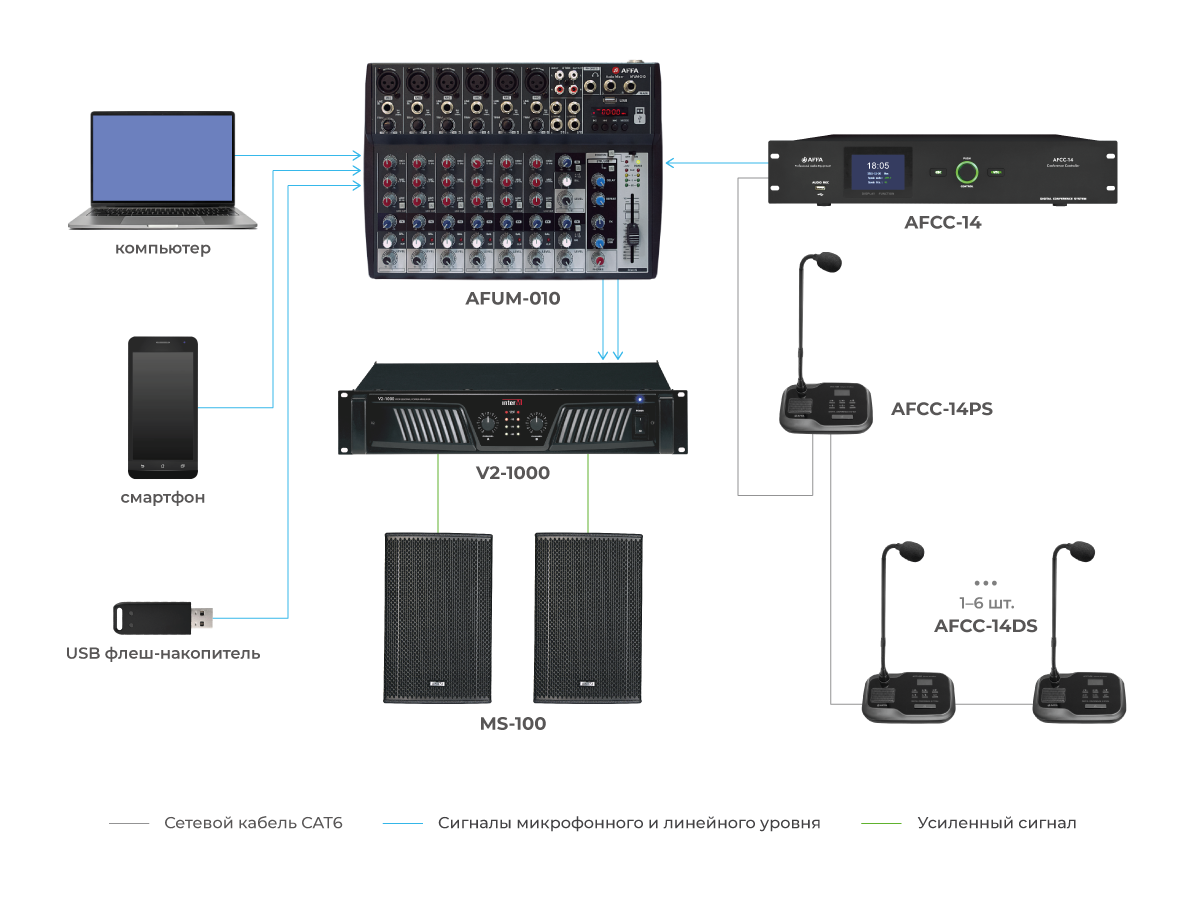

В данном примере задействованы: один микрофонный пульт председателя AFCC-14P и 8 пультов делегатов AFCC-14D. Устройства подключаются по кольцевой схеме или по цепочке при помощи сетевых кабелей витая пара CAT6. Содержимое конференции может быть записано на карту памяти либо жесткий диск, подключаемый к USB- интерфейсу блока AFCC-14. Микрофонные панели AFCC-14P и AFCC-14D имеют в своем составе гнездо 3,5мм jack для подключения наушников. Каждый участник конференции может в индивидуальном порядке отрегулировать громкость динамиков своих наушников. Для этой цели в AFCC-14P и AFCC-14D предусмотрены кнопки регулировки.
Для того, чтобы избежать эффекта обратной связи в схеме задействован цифровой звуковой процессор AFSP-026, подавитель обратной связи которого, оснащенный двенадцатью режекторными фильтрами, позволяет быстро и точно вырезать частоты самовозбуждения. Встроенный же компрессор с лимитером помогают избежать звуковых перегрузок.
Микшерный пульт AFUM-010 используются в схеме для смешивания, обработки и маршрутизации звуковых сигналов. 6 моно и 2 стереоканала дают возможность подключения большого количества источников сигнала. В данном примере в пульт подключен компьютер, с которого на проектор транслируются слайды или видео. Звук же с него попадает на пульт, где смешивается с сигналами аудио конференц-системы, что дает возможность комментировать происходящее на экране. Порт USB и встроенный MP3-пригрыватель добавляют возможность воспроизведения МП-3 файлов с USB накопителя.
Микшированный сигнал с AFUM-010 поступает на профессиональную активную акустическую систему PS-80, оснащенную динамиком НЧ диаметром 5” и твитером диаметром 1” и включающую в себя схему защиты ВЧ-динамика от перегрузок. Встроенный усилитель мощности класса D обеспечивает высокую выходную мощность (170 Вт) при низком энергопотреблении, небольшой массе и габаритах. Акустическая система предусматривает несколько вариантов установки и крепления: настольная или напольная установка, настенная и потолочная установка с помощью кронштейна MSB-80, а также подвесная установка с использованием монтажных точек. Суммарная выходная мощность для всей акустической системы в данной схеме составляет 680 Вт.
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| Источники звука | Контроллер конференц-системы |
AFFA AFCC-14 |
Частотный диапазон 20Гц-20КГц, Сигнал/шум>96дБA, КНИ<0.05% |
1 |
| Микрофонный пульт председателя |
AFFA AFCC-14P |
конденсаторный, кардиоидный, 20Гц-20КГц, чувствительность -46 дБВ/Па, Сигнал/шум>80дБ |
1 | |
| Микрофонный пульт делегата |
AFFA AFCC-14D |
конденсаторный, кардиоидный, 20Гц-20КГц, чувствительность -46 дБВ/Па, Сигнал/шум>80дБ |
17 | |
| Компьютер с установленным ПО | 1 | |||
| Микшеры и контроллеры | 10-канальный микшер |
AFFA AFUM-010 |
6 моно входов, 2 стерео входа, MP3 плеер, встроенный процессор эффектов | 1 |
| Цифровой процессор |
AFFA AFSP-026 |
2 входа, 6 выходов, 24 бит, 96 кГц | 1 | |
| Акустические системы | Активные акустические системы |
Inter-M PS-80 |
170 Вт, 5-дюймовый драйвер, 60...20000 Гц | 4 |
