Двухканальная система оповещения и трансляции на основе SC-05EM и DPA-300D
Трансляционная система на основе блока автоматического оповещения и контроля линий Inter-M SC-05EM имеет 2 канала и 5 зон трансляции общей мощностью 600 Вт (по 300 Вт на каждый канал). Усилителем мощности является двухканальный цифровой трансляционный усилитель Inter-M DPA-300D с управляемым приоритетным входом.

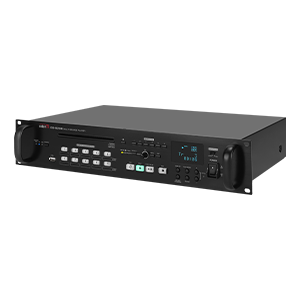

Музыкальная трансляция обеспечивается CD/MP3-проигрывателем Inter-M CD-6208, тюнером Inter-M TU-6200, а также программируемым недельным таймером Inter-M PW-6242B, сигналы с которых через двухканальный микшер-предусилитель Inter-M PP-6214 распределяются по каналам усилителя, при этом используются неприоритетные входы PGM CH1 и CH2.
Голосовые сообщения передаются с помощью удалённой микрофонной панели Inter-M RM-05A, подключенной к входу RM1 блока SC-05EM. Вход RM2 в данной конфигурации используется для подключения блока централизованного запуска (БЦЗ) в целях сопряжения трансляционной системы с системой оповещения ГОЧС.
В системе предусмотрена возможность подключения прибора охранно-пожарной сигнализации (ОПС). В случае возникновения пожара, музыкальная трансляция или речевое оповещение приглушается, и во все зоны с максимальной громкостью и в соответствии с выбранным сценарием транслируются тревожные сообщения, записанные во внутреннюю память SC-05EM. Микрофонная панель, подключенная к входу RM1 может быть настроена на работу в приоритетном режиме, в этом случае дежурный персонал может управлять эвакуацией вручную, имея более высокий приоритет, чем автоматическое оповещение.
Программирование сценариев эвакуации, а также загрузка тревожных сообщений в память блока SC-05EM выполняется через USB-вход с помощью ПК и специального программного обеспечения.
С заданной периодичностью блок SC-05EM производит измерение импеданса каждой линии, контролируя трансляционные линии на обрыв, короткое замыкание и отклонение импеданса на недопустимую величину. При обнаружении неисправности, блок SC-05EM указывает тип неисправности с помощью светодиодных индикаторов, а также воспроизводит звуковой сигнал и, при необходимости, активирует дополнительные средства привлечения внимания с помощью управляющего реле LF.
Для того, чтобы при пропадании основного питания система оставалась работоспособной и могла автономно функционировать 24 часа в дежурном режиме плюс 1 час в режиме тревожного оповещения, предусмотрены две 12-вольтные аккумуляторные батареи емкостью 50 А·ч. Для поддержания батарей в заряженном состоянии применяется автоматическое зарядное устройство Inter-M PB-6207.
Дежурный режим и переход в режим трансляции реализованы с помощью внешнего сигнала включения блока питания Inter-M PD-6359. Данный сигнал формируется управляющим «сухим» контактом SO блока SC-05EM при получении сигнала от системы пожарной сигнализации, системы оповещения ГОЧС, а также при передаче сообщений с микрофонных панелей RM-05A.
Варианты распределения порядка приоритетов:
- автоматическое тревожное оповещение, RM-05A, ГОЧС, музыкальная трансляция;
- автоматическое тревожное оповещение, ГОЧС, RM-05A, музыкальная трансляция;
- RM-05A, автоматическое тревожное оповещение, ГОЧС, музыкальная трансляция.
