Система оповещения и управления эвакуацией на основе Inter-M ECS-6216P с резервированием усилителей мощности
Смотреть описание структурной схемыСистема автоматического оповещения о пожаре и музыкальной трансляции 3-го типа с резервированием усилителей общей мощностью 2,34 кВт построена с использованием стоечного оборудования 6000-й серии и рассчитана на 16 зон. Контроллер системы оповещения ECS-6216P обеспечивает распределение усиленного сигнала по 16 зонам, управление источниками сигналов с учётом их приоритета, стыковку с системой оповещения ГОЧС, подключение системы к автоматической пожарной сигнализации (АПС). Тревожное сообщение о пожаре хранится в памяти цифрового магнитофона PV-6232. В случае возникновения пожара любая музыкальная трансляция и речевое оповещение прекращаются, и в зоны возгорания с максимальной громкостью транслируется тревожное сообщение о пожаре. Наивысшим приоритетом обладают голосовые сообщения, транслируемые с микрофона тангентного типа блока EP-6216.
Для организации музыкальной трансляции используется аудиопроигрыватель CD-610U, тюнер TU-6200 и аудиокарта компьютера. Микшер-предусилитель PP-6213 осуществляет изменение амплитудно-частотных характеристик сигналов и установку комфортной громкости звучания.
Для выполнения объявлений по громкой связи предусмотрены микрофонные панели RM-6024 с программируемым селектором зон. Возможности микрофонной панели позволяют оператору в начале объявления подать сигнал привлечения внимания.
Программный распределитель PO-6106 распределяет балансный аудиосигнал через AFD-6218 на основные усилители мощности. Блок AFD-6218 обеспечивает горячее резервирование пяти усилителей мощности. К блоку резервирования AFD-6218 подключено 5 основный усилителей мощности и один резервный. В случае выхода из строя одного из основных усилителей, устройство автоматически отключит его от линий трансляции, и вместо него подключит резервный усилитель. Проверка усилителей осуществляется в автоматическом режиме с установленной пользователем периодичностью.
Блок SC-6224 контролирует трансляционные линии вместе с громкоговорителями на обрыв, короткое замыкание, замыкание на землю и изменение импеданса на 10 или 20 %. Контроль может осуществляться в ручном и автоматическом режиме.
Блоки контроля и распределения питания PD-6359 обеспечивают электропитанием всё оборудование системы. Резервное питание всей системы обеспечивается от аккумуляторных батарей напряжением 24 В. Зарядные устройства PB-6207 используются для подзаряда аккумуляторов.
Устройство сопряжения с компьютером DIB-6000, контроллер ECS-6216P, блок контроля линий SC-6224, блок резервирования усилителей мощности AFD-6218, блоки контроля и распределения питания PD-6359 и зарядные устройства PB-6207 соединены между собой по интерфейсу RS-485. Это позволяет осуществлять централизованный мониторинг и управление системой из единого поста-диспетчерской, оснащённой компьютером. С рабочего места диспетчера, помимо мониторинга системы и организации музыкальной трансляции в выбранные зоны, есть возможность удалённо запустить внеочередную проверку усилителей мощности и протестировать трансляционные линии, а также — контролировать питание стойки и уровень заряда батарей резервного питания.
Для сопряжения с системой РАСЦО оконечный блок должен иметь на выходе линейный сигнал и управляющий «сухой контакт». При появлении управляющего сигнала на оконечном блоке отключается менее приоритетная трансляция, кроме тревожного оповещения о пожаре и сообщений с тангентного микрофона, включаются все зоны на контроллере ECS-6216P и на максимальной громкости транслируется сигнал ГОЧС.
Порядок приоритетов: тангентный микрофон (EP-6216) > тревожное сообщение (PV-6232A) > ГОЧС > RM-6024 [RM 1] > RM-6024 [RM 2] > фоновая трансляция (CD-610U, TU-6200, ПК).
Скрыть описаниеОборудование | Модель | Количество |
---|---|---|
Контроллер системы | ECS-6216P | 1 |
Блок тревожной сигнализации | EP-6216 | 1 |
Микрофонная панель | RM-6024 | 2 |
CD/MP3-проигрыватель | CD-610U | 1 |
Тюнер | TU-6200 | 1 |
Проигрыватель аудиофайлов | PV-6232 | 1 |
Микшер-предусилитель | PP-6213 | 1 |
Распределитель аудиосигнала | PO-6106 | 1 |
Усилитель мощности | PA-6336 | 1 |
Усилитель мощности | PA-6348 | 1 |
Усилитель мощности | DPA-300S | 1 |
Усилитель мощности | DPA-600S | 2 |
Усилитель мощности (резервный) | DPA-600S | 1 |
Блок резервирования усилителей | AFD-6218 | 1 |
Блок контроля линий оповещения | SC-6224 | 1 |
Блок управления питанием | PD-6359 | 2 |
Зарядное устройство | PB-6207 | 2 |

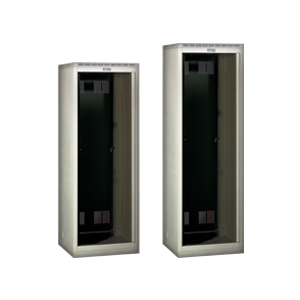

19″-й аппаратный шкаф | PR-451NA | 1 |
Вентилятор для 19″-го шкафа | PF-6302 | 1 |
Декоративная панель | BP-6200 | 2 |
Соединительный аудиокабель | AT-KM-093-1 | 9 |
Соединительный аудиокабель | AT-KM-093-10 | 1 |
Соединительный аудиокабель | AT-KM-092-5 | 3 |
Блок сопряжения с компьютером | DIB-6000 | 1 |
