Система оповещения, громкоговорящей связи и музыкальной трансляции на основе контроллера Inter-M ECS-6216P

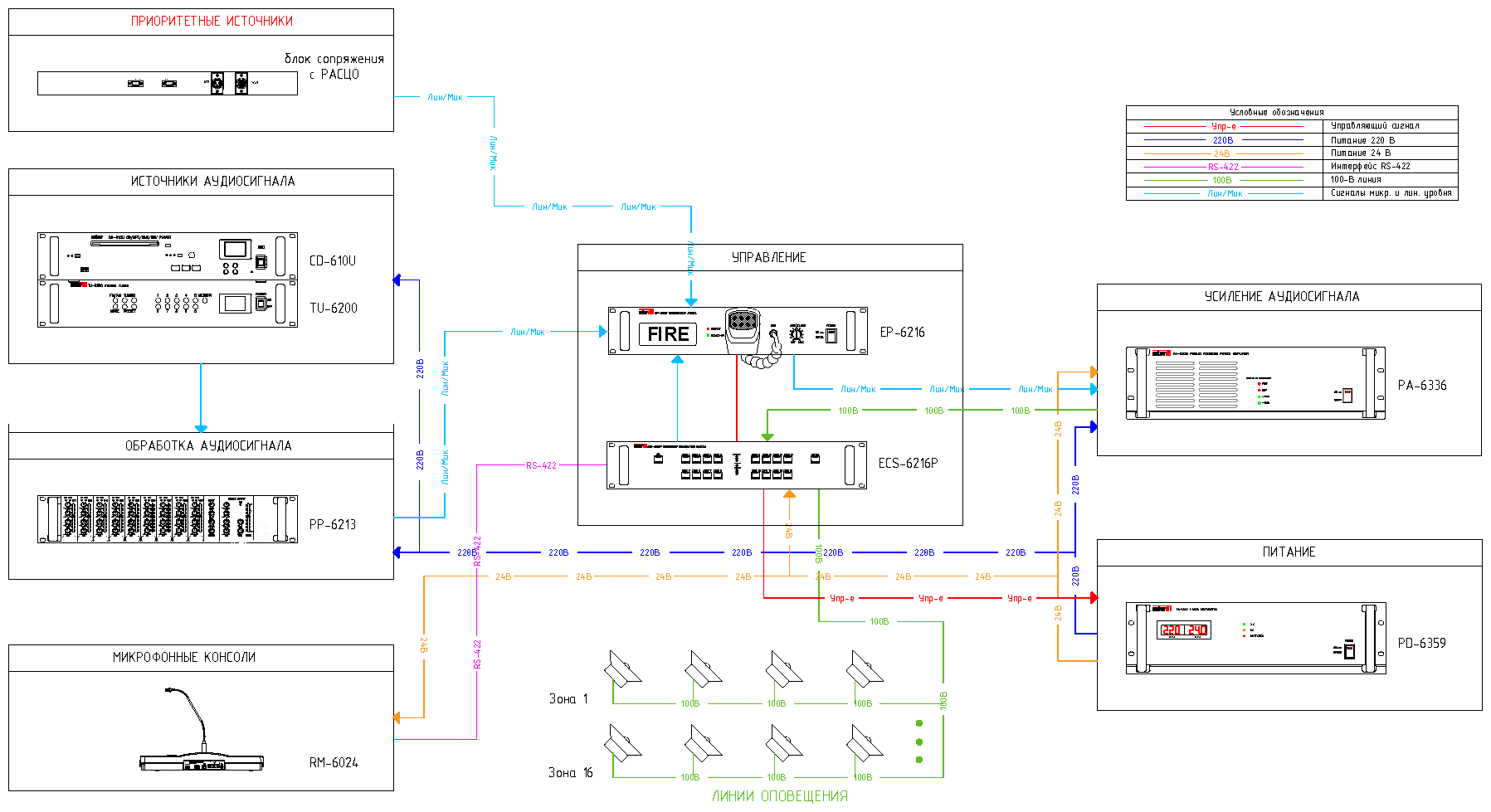

Смотреть описание структурной схемыСистема оповещения и громкоговорящей связи построена с использованием стоечного оборудования 6000-й серии и рассчитана на 16 зон трансляции общей мощностью 360 Вт. Распределение усиленного сигнала по 16 зонам, управление источниками сигналов с учётом их приоритета и стыковку с системой оповещения ГОЧС обеспечивает контроллер системы оповещения ECS-6216P.
Для музыкальной трансляции используются CD/MP3-проигрыватель CD-610U и тюнер TU-6200. Микшер-предусилитель PP-6213 позволяет, помимо подключения различных музыкальных источников к системе оповещения и согласования сигналов, выставить комфортную громкость музыкальной трансляции. Музыкальная трансляция не имеет приоритета в такой системе.
Позонное речевое оповещение производится с помощью удалённой микрофонной панели RM-6024. Для привлечения внимания предусмотрена подача сигнала гонга. При необходимости к удалённой панели RM-6024 можно подключить локальный аудиоисточник для музыкальной трансляции в выбранные зоны. Микрофонная панель предоставляет возможность корректировать уровень выходного сигнала.
Оконечный блок ГОЧС для сопряжения с системой должен иметь на выходе линейный сигнал и управляющий «сухой контакт». При появлении управляющего сигнала на оконечном блоке отключается трансляция, включаются все зоны на контроллере ECS-6216P, и на максимальной громкости транслируется сигнал ГОЧС. Наивысшим приоритетом обладают голосовые сообщения, транслируемые через микрофон тангентного типа блока EP-6216.
Блок контроля и распределения питания PD-6359 обеспечивает электропитанием всё оборудование системы. В дежурном режиме PD-6359 позволяет полностью отключить музыкальные источники и усилитель мощности.
Порядок приоритетов: микрофон блока EP-6216 > ГОЧС > RM-6024 [RM 1] > остальные источники сигналов.
Скрыть описаниеОборудование | Модель | Количество |
CD/MP3-проигрыватель | Inter-M CD-610U | 1 |
Тюнер | Inter-M TU-6200 | 1 |
Микшер-предусилитель | Inter-M PP-6213 | 1 |
Блок тревожной сигнализации | Inter-M EP-6216 | 1 |
Контроллер системы | Inter-M ECS-6216P | 1 |
Усилитель мощности | Inter-M PA-6336 | 1 |
Блок управления питанием | InterM PD-6359 | 1 |
Микрофонная панель | Inter-M RM-6024 | 1 |
Соединительный аудиокабель | AT-KM-093-1 | 1 |
Соединительный аудиокабель | AT-KM-092-5 | 2 |
Соединительный аудиокабель | AT-KM-093-10 | 1 |
Шкаф аппаратный | Inter-M PR-231A | 1 |
Декоративная панель | Inter-M BP-6200 | 3 |
Декоративная панель | Inter-M BP-6100 | 1 |
