Система оповещения и управления эвакуацией с резервированием источников питания на основе ECS-6216P

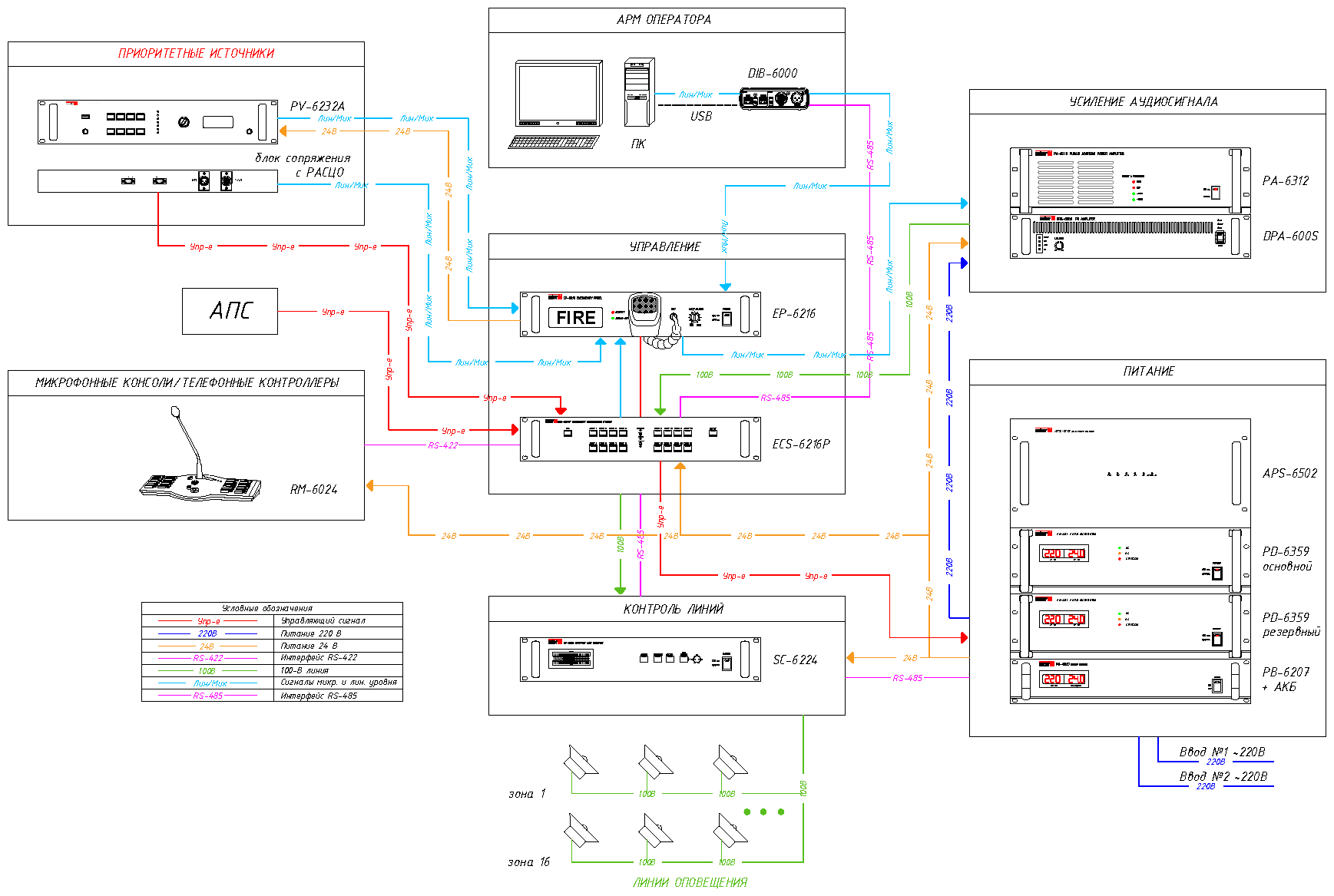

Смотреть описание структурной схемыОдноканальная система автоматического оповещения о пожаре 3-го типа на 16 зон общей мощностью 720 Вт построена с использованием стоечного оборудования 6000-й серии. Контроллер системы оповещения ECS-6216P обеспечивает распределение усиленного сигнала по 16 зонам, управление источниками сигналов с учётом их приоритета, стыковку с системой оповещения ГОЧС и подключение системы к автоматической пожарной сигнализации (АПС). Тревожное сообщение о пожаре хранится в памяти цифрового магнитофона PV-6232A. В случае возникновения пожара прекращается любая музыкальная трансляция, и в зоны возгорания с максимальной громкостью передаётся тревожное сообщение о пожаре. Наивысшим приоритетом обладают голосовые сообщения с микрофона тангентного типа блока EP-6216.
Музыкальная трансляция осуществляется с аудиокарты компьютера. Для выполнения объявлений по громкой связи предусмотрена микрофонная панель RM-6024 с программируемым селектором зон. Возможности микрофонной панели позволяют оператору в начале объявления подать сигнал привлечения внимания.
Блок SC-6224 контролирует трансляционные линии с громкоговорителями на обрыв, короткое замыкание, замыкание на землю и изменение импеданса на 10 или 20 %. Контроль может осуществляться в ручном и автоматическом режимах. При обнаружении неисправности линии включается световая и звуковая индикация, автоматически срабатывает реле, управляющее двумя беспотенциальными контактами («сухой контакт»). С помощью программного обеспечения также возможен удалённый контроль состояния трансляционных линий.
Электропитание системы осуществляется от двух вводов сетевого напряжения 220 В 50 Гц. Резервное питание всей системы обеспечивается от аккумуляторных батарей 24 В. Входные питающие напряжения подаются на блок резервирования питания APS-6502, задачей которого является контроль питания всей системы. В случае пропадания напряжения питания на вводе № 1 блок автоматически переключает питание системы на ввод № 2. При питании от ввода № 2 и пропадании напряжения на нём, система перейдет на резервное питание от аккумуляторов.
К блоку резервирования питания APS-6502 подключено два блока контроля и распределения питания PD-6359, один из которых является основным, другой — резервным. В случае возникновения неисправности основного блока PD-6359, блок резервирования APS-6502 автоматически переключает подачу напряжения питания на резервный PD-6359. Зарядное устройство PB-6207 обеспечивает необходимый уровень заряда аккумуляторов.
Интерфейс RS-485 соединяет ряд устройств для единого контроля и управления: устройство сопряжения с компьютером DIB-6000, контроллер ECS-6216P, блок контроля линий SC-6224, блок резервирования источников питания APS-6502, блоки контроля и распределения питания PD-6359, зарядное устройство PB-6207. Это позволяет осуществлять централизованный мониторинг и управление системой из единого поста-диспетчерской, оснащённой компьютером. Помимо мониторинга системы есть возможность удалённо тестировать трансляционные линии, контролировать питание аппаратной стойки и уровень заряженности аккумуляторных батарей.
Для сопряжения с системой РАСЦО необходим оконечный блок с управляемыми беспотенциальными контактами («сухой контакт») и выходом для линейного сигнала. При появлении на оконечном блоке управляющего сигнала, в системе оповещения отключается менее приоритетная трансляция, кроме тревожного оповещения о пожаре или объявления, выполняемого с использованием микрофона тангентного типа блока EP-6216, — на контроллере ECS-6216P включаются все зоны и на максимальной громкости транслируется сигнал ГОЧС.
Порядок приоритетов коммутируемых EP-6216 источников аудиосигнала: тангентный микрофон > тревожное сообщение (PV-6232A) > ГОЧС > RM-6024 [RM 1] > фоновая трансляция (ПК).
Скрыть описаниеОборудование | Модель | Количество |
---|---|---|
Контроллер системы | ECS-6216P | 1 |
Блок тревожной сигнализации | EP-6216 | 1 |
Микрофонная панель | RM-6024 | 1 |
Проигрыватель аудиофайлов | PV-6232A | 1 |
Блок контроля линий оповещения | SC-6224 | 1 |
Усилитель мощности | PA-6312 | 1 |
Усилитель мощности | DPA-600S | 1 |
Блок управления питанием | PD-6359 | 1 |
Блок управления питанием (резервный) | PD-6359 | 1 |
Зарядное устройство | PB-6207 | 1 |
Блок резервирования источников питания | APS-6502 | 1 |
19″-й аппаратный шкаф | PA-331D | 1 |
Вентилятор для 19″-го шкафа | PF-6302 | 1 |
Декоративная панель | BP-6200 | 3 |
Декоративная панель | BP-6100 | 1 |
Соединительный аудиокабель | AT-KM-093-1 | 2 |
Соединительный аудиокабель | AT-KM-093-10 | 2 |
Блок сопряжения с компьютером | DIB-6000 | 1 |
