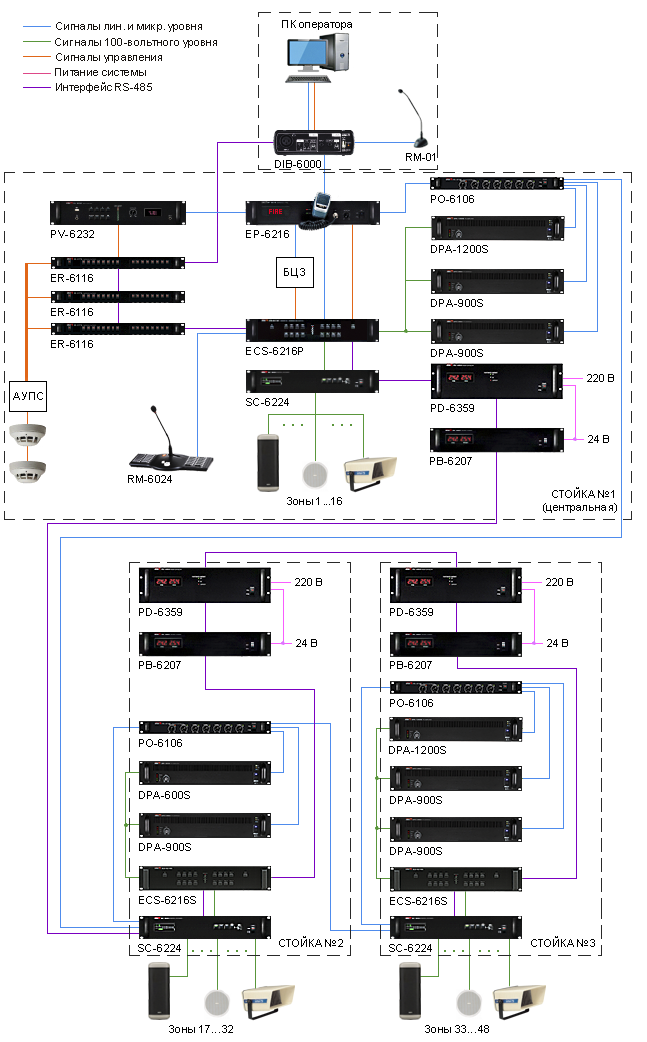

Распределенная СОУЭ на ECS-6216P и ECS-6216S
Одноканальная распределённая система оповещения и управления эвакуацией 5-го типа построена с использованием стоечного оборудования 6000-й серии и рассчитана на 48 зон оповещения. Подключение 16-ти зон обеспечивает контроллер системы оповещения Inter-M ECS-6216P, расположенный в центральной стойке. Удалённые стойки № 2 и № 3 коммутируют зоны 17...32 и 33...48 с помощью блоков расширения Inter-M ECS-6216S. Система централизованно контролируется и управляется с помощью программного обеспечения, установленного на компьютере, расположенном в диспетчерской.
Для музыкальной трансляции может использоваться звуковая карта компьютера, подключенная по линейному выходу к блоку сопряжения Inter-M DIB-6000.
Для передачи сообщений по громкой связи в составе центральной стойки предусмотрена микрофонная панель Inter-M RM-6024, которая может при необходимости комплектоваться двумя дополнительными клавиатурами Inter-M RM-6012KP. Дополнительно, для передачи сообщений с компьютерного рабочего места оператора системы установлен микрофон Inter-M RM-01.
За хранение и выполнение сценариев эвакуации отвечают маршрутизаторы тревожного оповещения Inter-M ER-6116. Всего предусмотрено 48 различных сценариев — по числу зон оповещения, и один дополнительный сценарий для случая, если возгорание произошло одновременно в нескольких пожарных отсеках. В сценариях тревожного оповещения используются аудиофайлы из памяти цифрового магнитофона Inter-M PV-6232A. Подключение зон оповещения в соответствии со сценарием осуществляется контроллером ECS-6216P и блоками расширения ECS-6216S.
Зарядные устройства Inter-M PB-6207, блоки контроля и распределения питания Inter-M PD-6359, блоки контроля трансляционных линий Inter-M SC-6224, маршрутизаторы тревожного оповещения ER-6116, а также контроллер ECS-6216P, блоки расширения ECS-6216S и устройство сопряжения с компьютером DIB-6000 — соединены между собой по интерфейсу RS-485. Это позволяет осуществлять централизованный мониторинг и управление системой из единого поста — диспетчерской, оснащённой компьютером. Устройства подключаются последовательно, максимальное расстояние между оконечными блоками составляет 1000 метров.
С помощью блока централизованного запуска (БЦЗ) возможна стыковка представленной трансляционной системы с системой оповещения ГОЧС. Для этого БЦЗ должен иметь на выходе управляющий сигнал — «сухой контакт» и аудиосигнал линейного уровня.
Блок тревожной сигнализации EP-6216 коммутирует источники аудиосигналов системы оповещения в соответствии с их приоритетом. Порядок приоритетов: микрофон блока EP-6216 > PV-6232A (тревожное оповещение) > оповещение ГОЧС > RM-6024 > музыкальная трансляция.
