Система оповещения и трансляции на контроллерах Inter-M ECS-6216P и ECS-6216S
Одноканальная система автоматического оповещения о пожаре и музыкальной трансляции 3-го типа на 48 зон построена с использованием стоечного оборудования 6000-й серии. Контроллер системы оповещения ECS-6216P и блоки расширения ECS-6216S совместно обеспечивают распределение усиленного сигнала по 48 зонам и подключение системы к прибору автоматической пожарной сигнализации (АПС). Управление источниками сигналов с учётом их приоритета и стыковку с системой оповещения ГОЧС осуществляет непосредственно контроллер ECS-6216P. Тревожное сообщение о пожаре хранится в памяти цифрового магнитофона PV-6232A. В случае возникновения пожара любая музыкальная трансляция и речевое оповещение прекращаются, и в зоны возгорания с максимальной громкостью транслируется тревожное сообщение о пожаре. Наивысшим приоритетом обладают голосовые сообщения с микрофона тангентного типа блока EP-6216.
Для усиления сигнала в системе используются усилители DPA-900S и DPA-1200S, обеспечивающие выходную мощность 900 и 1200 Вт соответственно. Суммарная мощность усилителей составляет 4,2 кВт. Блок PO-6106 обеспечивает распределение аудиосигнала от EP-6216 к усилителям мощности и гальваническую развязку.
Для организации музыкальной трансляций используются: CD/MP3 проигрыватель CD-6208, цифровой тюнер TU-6200 и аудио карта компьютера. Изменение амплитудно-частотных характеристик сигналов, установку комфортной громкости звучания осуществляет микшер-предусилитель PP-6213.
Для выполнения объявлений по громкой связи предусмотрены микрофонные панели RM-6024 с программируемым селектором зон и телефонный контроллер TP-6231A. Возможности микрофонной панели и телефонного контроллера позволяют оператору в начале объявления подать сигнал привлечения внимания. Подключив необходимый источник звука к линейному входу RM-6024, оператор может организовать дополнительную музыкальную трансляцию в выбранные зоны и установить необходимую громкость непосредственно со своего рабочего места. С помощью TP-6231A абонент телефонной сети имеет возможность выполнить объявление в любую выбранную зону, в группу зон или во все зоны одновременно. Работа телефонного контроллера защищена паролем от несанкционированного доступа. Подключение обоих устройств удалённого речевого оповещения реализована с помощью контроллера микрофонных панелей RME-6108. Уровень приоритета устройств, подключённых к RME-6108, соответствует номеру входа.
Блоки SC-6224 контролируют трансляционные линии с громкоговорителями на обрыв, короткое замыкание, замыкание на землю и изменение импеданса на 10 или 20 %. Контроль может осуществляться в ручном и автоматическом режимах. При обнаружении неисправности линии включается световая и звуковая индикация, автоматически срабатывает реле, управляющее двумя беспотенциальными контактами («сухой контакт»). С помощью программного обеспечения также возможен удалённый контроль состояния трансляционных линий.
Блоки контроля и распределения питания PD-6359 снабжают электропитанием всё оборудование стойки оповещения. Резервное питание всей системы обеспечивается от аккумуляторных батарей напряжением 24 В постоянного тока. Зарядное устройство PB-6207 обеспечивает необходимый уровень заряда аккумуляторов.
Интерфейс RS-485 соединяет ряд устройств для единого контроля и управления: устройство сопряжения с компьютером DIB-6000, контроллер ECS-6216P, блоки расширения контроллера ECS-6216S, блоки контроля линий SC-6224, блоки контроля и распределения питания PD-6359, зарядные устройства PB-6207. Это позволяет осуществлять централизованный мониторинг и управление системой из единого поста-диспетчерской, оснащённой компьютером. Помимо мониторинга системы и организации громкоговорящей связи и музыкальной трансляции в выбранные зоны, с рабочего места диспетчера есть возможность удалённо тестировать трансляционные линии, контролировать питание стойки и уровень заряженности аккумуляторных батарей.
Для сопряжения с системой РАСЦО необходимо предусмотреть оконечный блок с управляемыми беспотенциальными контактами («сухой контакт») и выходом для линейного сигнала. При появлении на оконечном блоке управляющего сигнала, в системе оповещения отключается менее приоритетная трансляция, кроме тревожного оповещения о пожаре или объявления, выполняемого с использованием микрофона тангентного типа блока EP-6216, — включаются все зоны на контроллере ECS-6216P и на блоках расширения ECS-6216S и на максимальной громкости транслируется сигнал ГОЧС.
Порядок приоритетов коммутируемых EP-6216 источников аудиосигнала: тангентный микрофон > тревожное сообщение (PV-6232A) > ГОЧС > RM-6024 № 1 [RM 1] > RME-6108 (TP-6231A > RM-6024 № 2) [RM 2] > фоновая трансляция (CD-6208, TU-6200, ПК).
Скрыть описание| Оборудование | Модель | Количество |
|---|---|---|
| Контроллер системы | ECS-6216P | 1 |
| Блок расширения контроллера системы | ECS-6216S | 2 |
| Блок тревожной сигнализации | EP-6216 | 1 |
| Контроллер микрофонных панелей | RME-6108 | 1 |
| Микрофонная панель | RM-6024 | 2 |
| Дополнительный селектор зон для RM-6024 | RM-6012KP | 4 |
| Телефонный контроллер | TP-6231A | 1 |
| Проигрыватель аудиофайлов | PV-6232A | 1 |
| CD/MP3-проигрыватель | CD-6208 | 1 |
| Тюнер | TU-6200 | 1 |
| Микшер-предусилитель | PP-6213 | 1 |
| Распределитель аудиосигнала | PO-6106 | 1 |
| Усилитель мощности | DPA-1200S | 2 |
| Усилитель мощности | DPA-900S | 2 |
| Блок контроля линий оповещения | SC-6224 | 2 |
| Блок управления питанием | PD-6359 | 2 |
| Зарядное устройство | PB-6207 | 2 |
| 19″-й аппаратный шкаф | PA-451D | 1 |
| Вентилятор для 19″-го шкафа | PF-6302 | 1 |
| Декоративная панель | BP-6200 | 1 |

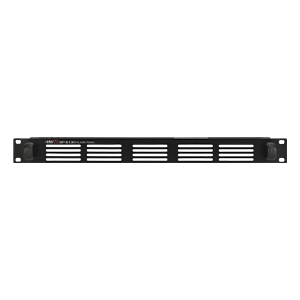

| Декоративная панель | BP-6100 | 1 |
| Соединительный аудиокабель | AT-KM-093-1 | 8 |
| Соединительный аудиокабель | AT-KM-093-10 | 1 |
| Соединительный аудиокабель | AT-KM-092-5 | 3 |
| Блок сопряжения с компьютером | DIB-6000 | 1 |
